快开式20英寸承压人孔结构设计

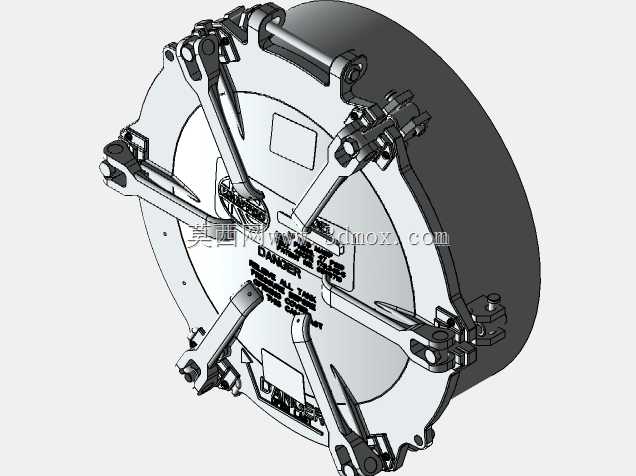

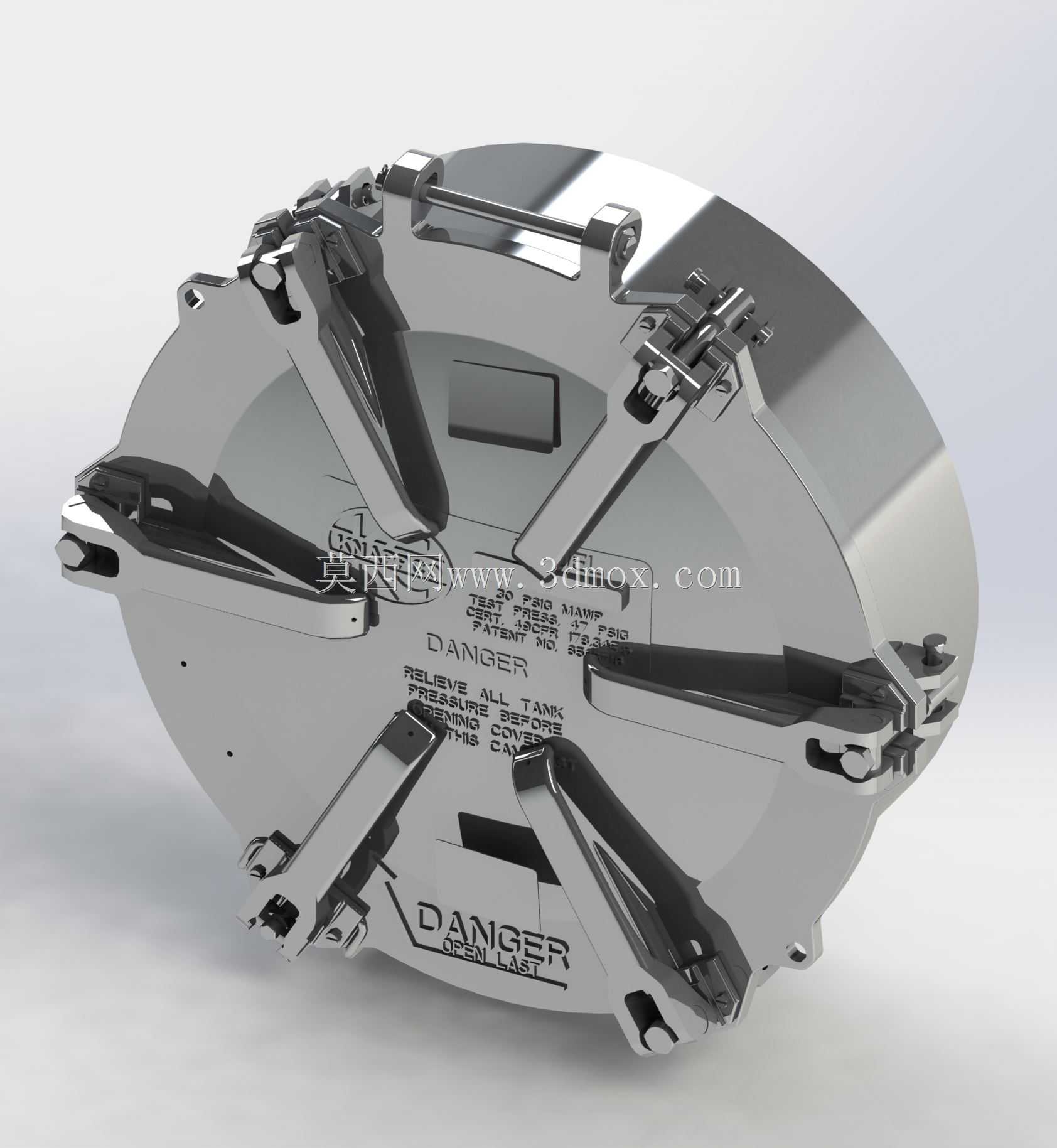

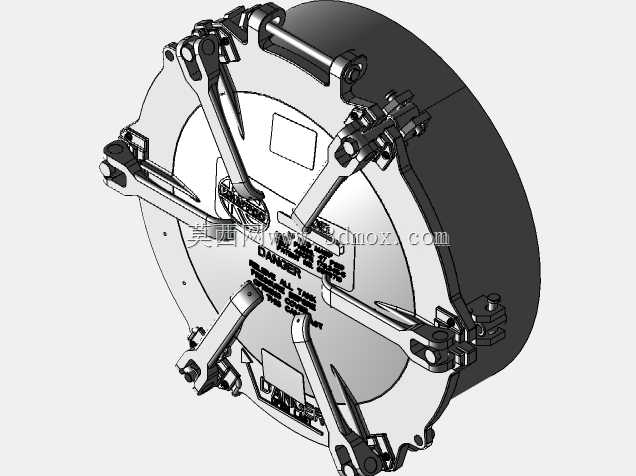

　　该20英寸人孔主要应用于承压储罐、密闭反应腔体、压力管道检修段等需要频繁开启检修的工业场景，作为人员进出密闭腔体、内部构件检修更换的通道结构，在化工储运、食品发酵、制药配液、水处理罐体等领域应用广泛，相比常规螺栓紧固人孔，快开式结构能够大幅缩短开闭操作时间，降低运维人员的操作强度，适合需要定期开启检查内部工况、清理腔体残留的作业场景。设计阶段首先明确20英寸通径对应的通行边界，满足成年人携带常规检修工具进出的空间需求，密封面采用凸面法兰配合耐温耐压密封垫片的结构，根据适用的压力等级匹配对应的密封比压，避免承压状态下出现介质渗漏。锁紧机构采用多爪式同步锁紧设计，沿法兰周向均匀分布6组锁紧卡爪，

　　操作时通过联动机构带动所有卡爪同步完成锁紧与松开动作，无需逐个拆装螺栓，卡爪的楔面角度经过反复校核，既保证锁紧状态下的自锁性能，避免承压时卡爪自行松脱，又能保证开启过程中卡爪能够顺畅脱离法兰密封面，不会出现卡滞问题。人孔盖本体设置了集成式提手与铰链翻转结构，铰链的旋转轴位置经过重心匹配计算，开启后人孔盖能够依靠重心保持稳定的开启状态，不会出现自行回落的安全隐患，关闭时仅需较小的操作力即可带动人孔盖贴合密封面。外形尺寸上，20英寸通径对应的密封面内径约500mm，整体法兰外径根据压力等级匹配对应的螺栓孔分布圆尺寸，安装时需要在罐体侧壁或顶部预留对应的焊接坡口，保证人孔法兰与罐体焊接后的平面度，避免焊接变形导致密封面错位影响密封性能。

　　结构设计时充分考虑了操作的安全性，人孔表面设置的警示标识用于提示运维人员开启前必须确认腔体内压力完全泄放，避免带压开启造成安全事故，所有外露的锁紧构件均做了圆角钝化处理，避免操作过程中划伤操作人员。卡爪与法兰接触的位置做了表面硬化处理，提升反复开闭过程中的耐磨性能，延长整体结构的使用寿命，密封垫片的安装槽设置了定位结构，更换垫片时能够快速定位，不会出现垫片偏移导致的密封失效问题。
