4寸快接式阴端凸轮锁紧管路接头

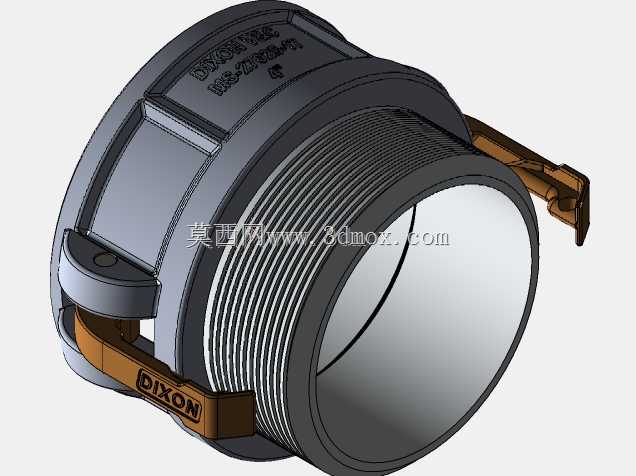

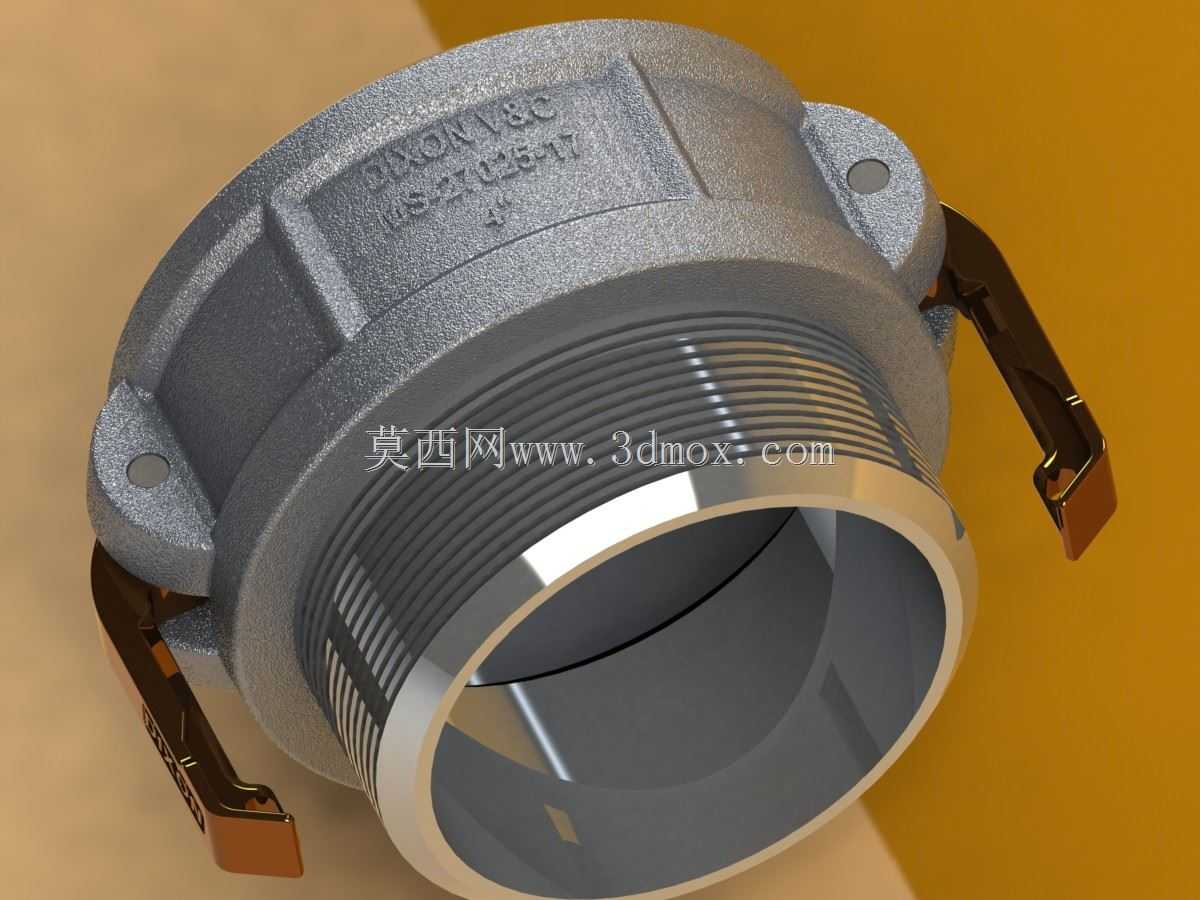

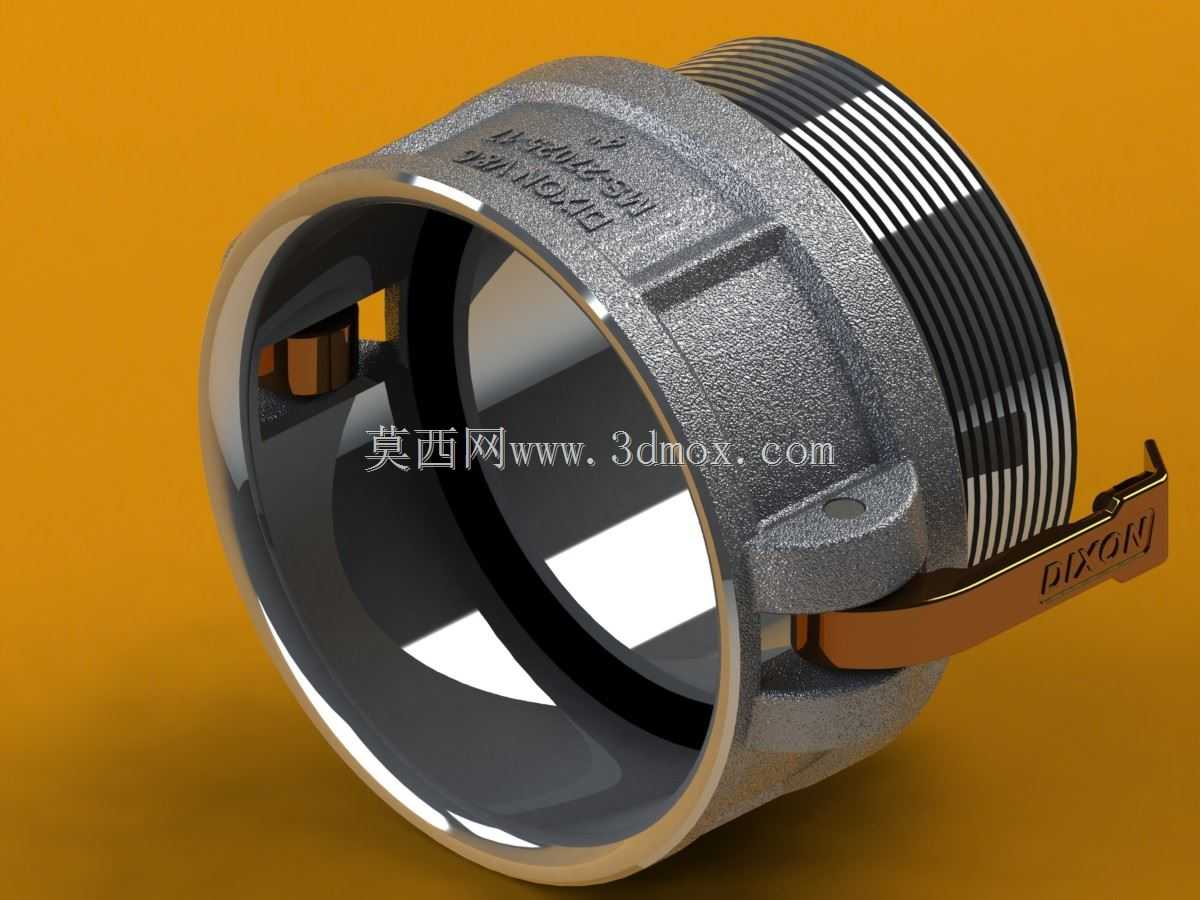

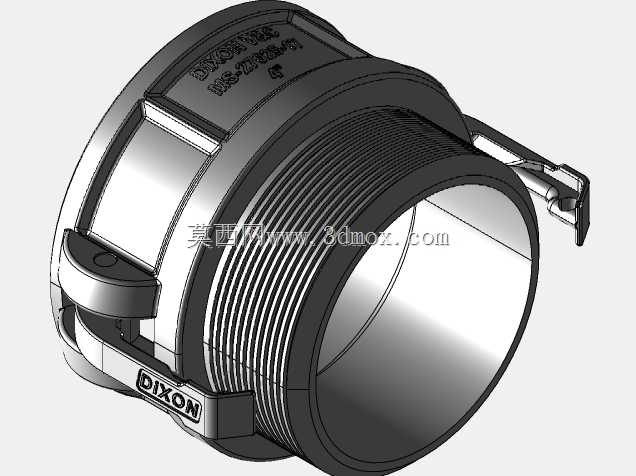

　　这款4英寸规格的凸轮锁紧式阴端接头，是流体输送管路系统中常用的快拆连接件，在石化输送、消防水带接驳、工农业流体转运、粉体物料输送等场景中应用广泛，无需额外工具即可完成管路的快速对接与拆卸，能大幅缩短管路拆装的作业时间，降低现场操作的劳动强度。从结构设计来看，接头主体采用一体式铸造结构，材质适配铸铝、不锈钢等常用工业金属，可根据输送介质的腐蚀特性选择对应材质，主体外侧的加强筋结构沿周向均匀分布，既能够提升接头整体的抗挤压、抗扭强度，避免管路拖拽或者受压时出现壳体开裂的问题，同时也能作为手动旋拧的受力点位，方便安装时施加锁紧力。接头一端为标准NPT外螺纹结构，可直接与同规格的内螺纹管路端口旋合连接，

　　螺纹段的长度符合通用管路安装的边界要求，旋合后可搭配生料带或者密封胶实现端面静密封，不会出现介质渗漏的问题；另一端为阴端承插结构，内部设置有密封胶圈安装槽，配套的丁腈橡胶或者氟橡胶密封圈可适配不同温度、不同腐蚀特性的输送介质，承插端口的尺寸公差控制在行业标准范围内，可与同规格的阳端接头实现无卡滞插拔。侧面的凸轮锁紧把手采用铰接式结构，把手根部的凸轮型面经过精准的曲面设计，当阳端接头插入承插口后，向下扳动锁紧把手，凸轮型面会逐步压紧阳端接头的锁紧凸缘，配合内部密封圈的压缩变形，实现管路连接的轴向锁紧与径向密封，扳动到位后把手可贴合在接头主体外侧，不会额外占用管路安装空间，同时自带的锁止结构可避免管路输送过程中因振动、

　　压力波动导致把手意外松脱。在建模过程中，需要重点关注凸轮型面的曲率参数、承插口的同轴度公差、螺纹段的牙型精度，这些参数直接决定了接头的互换性与密封可靠性；安装边界上，接头锁紧状态下的最大外径、把手扳动所需的操作空间都需要在管路布局时提前预留，避免与周边管路、结构件产生干涉，同时要注意接头的额定工作压力与输送介质的压力参数匹配，禁止超压使用。这类快接接头相比传统的法兰连接、螺纹硬连接，拆装效率可提升80%以上，尤其适合需要频繁切换管路、临时输送作业的场景，在现场作业中能够有效减少管路连接的辅助作业时间，提升流体输送作业的整体效率。
