工业设备用半球形警示信号灯结构设计

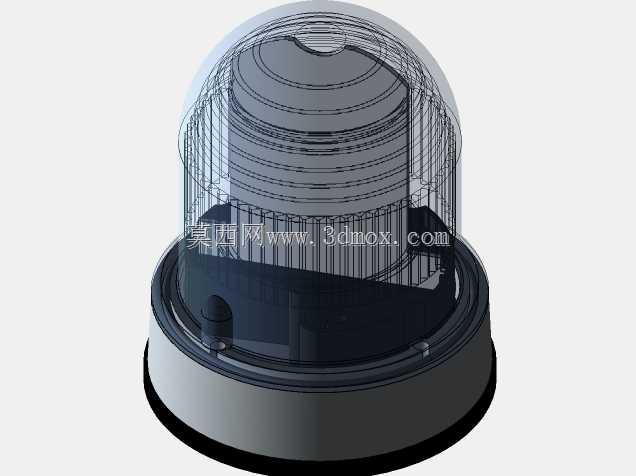

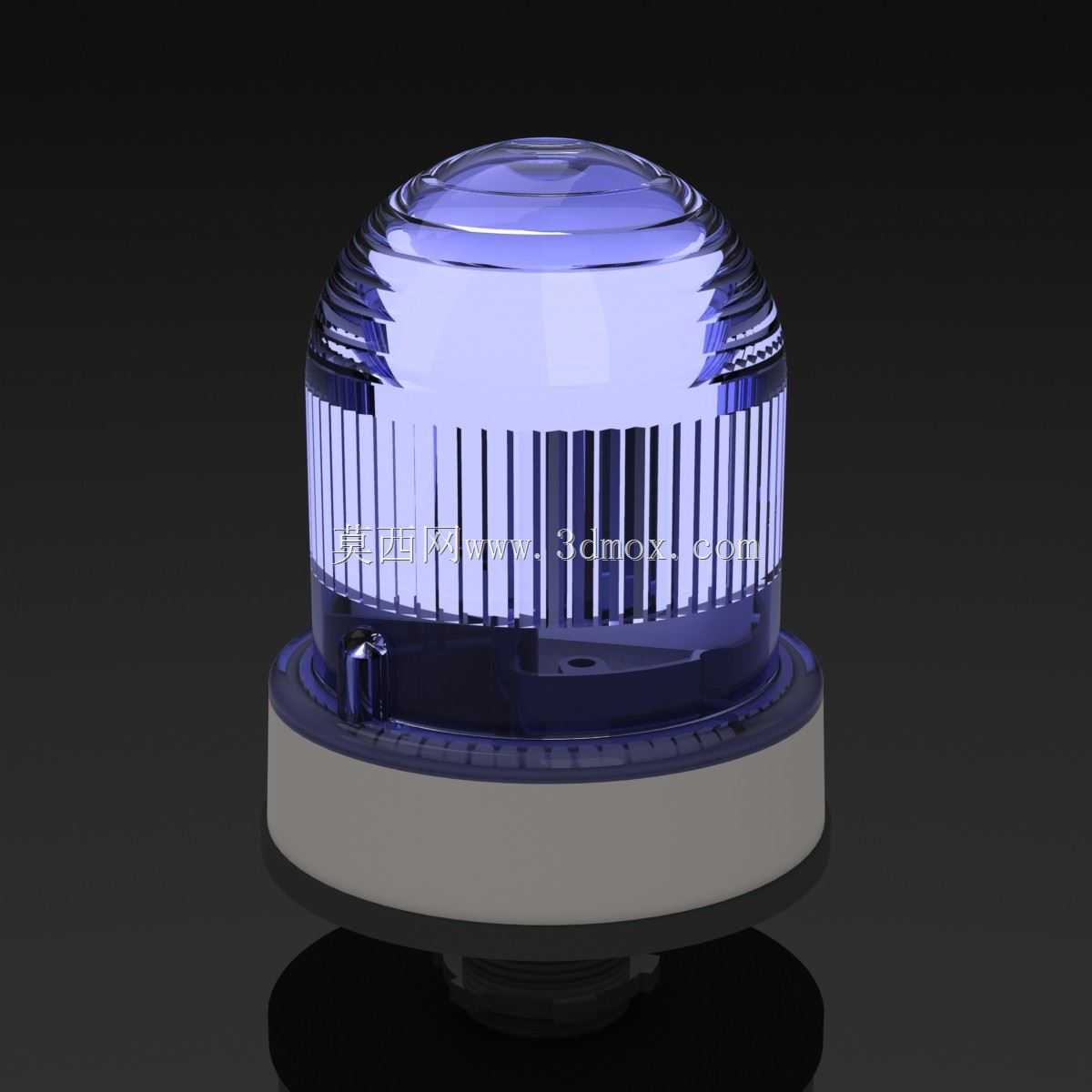

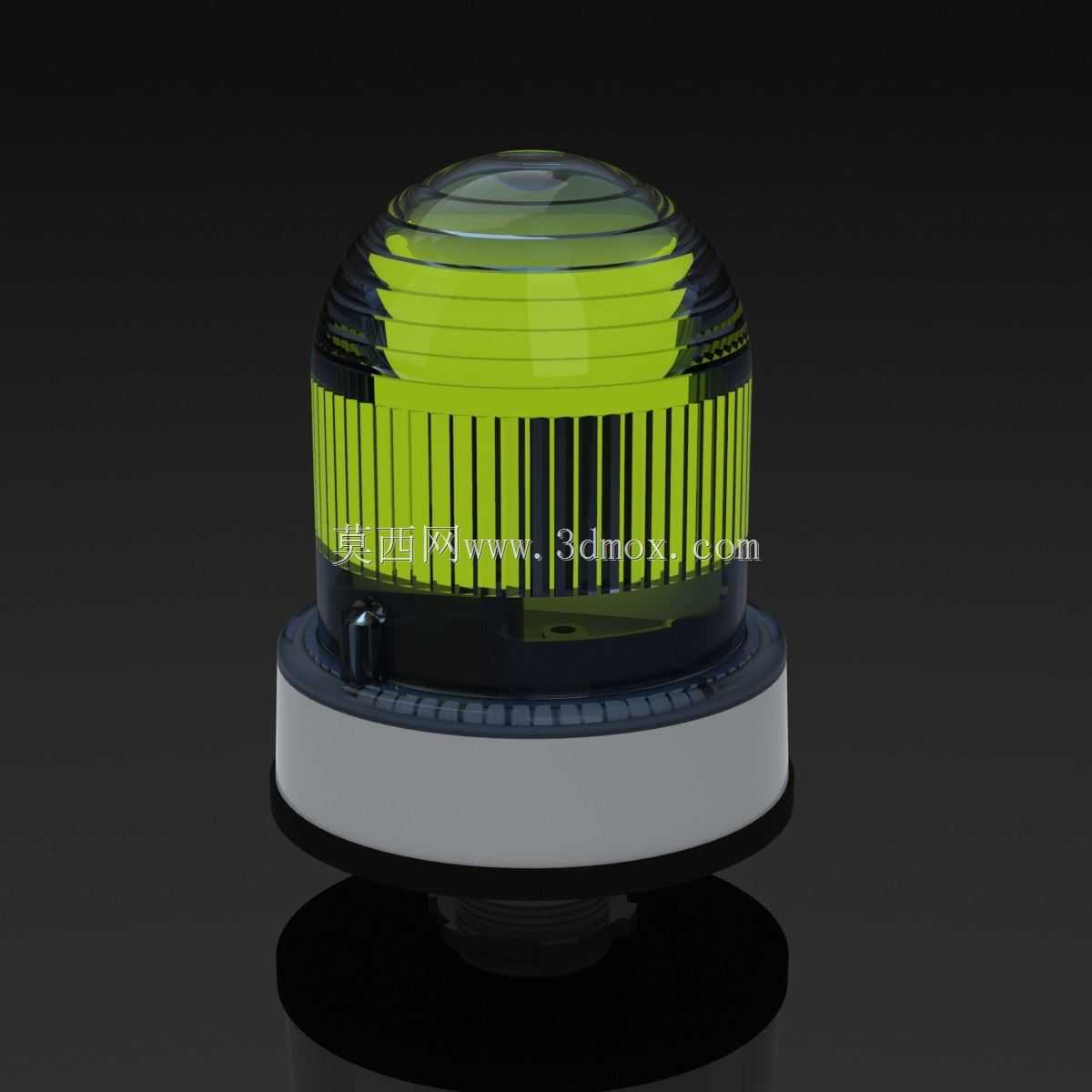

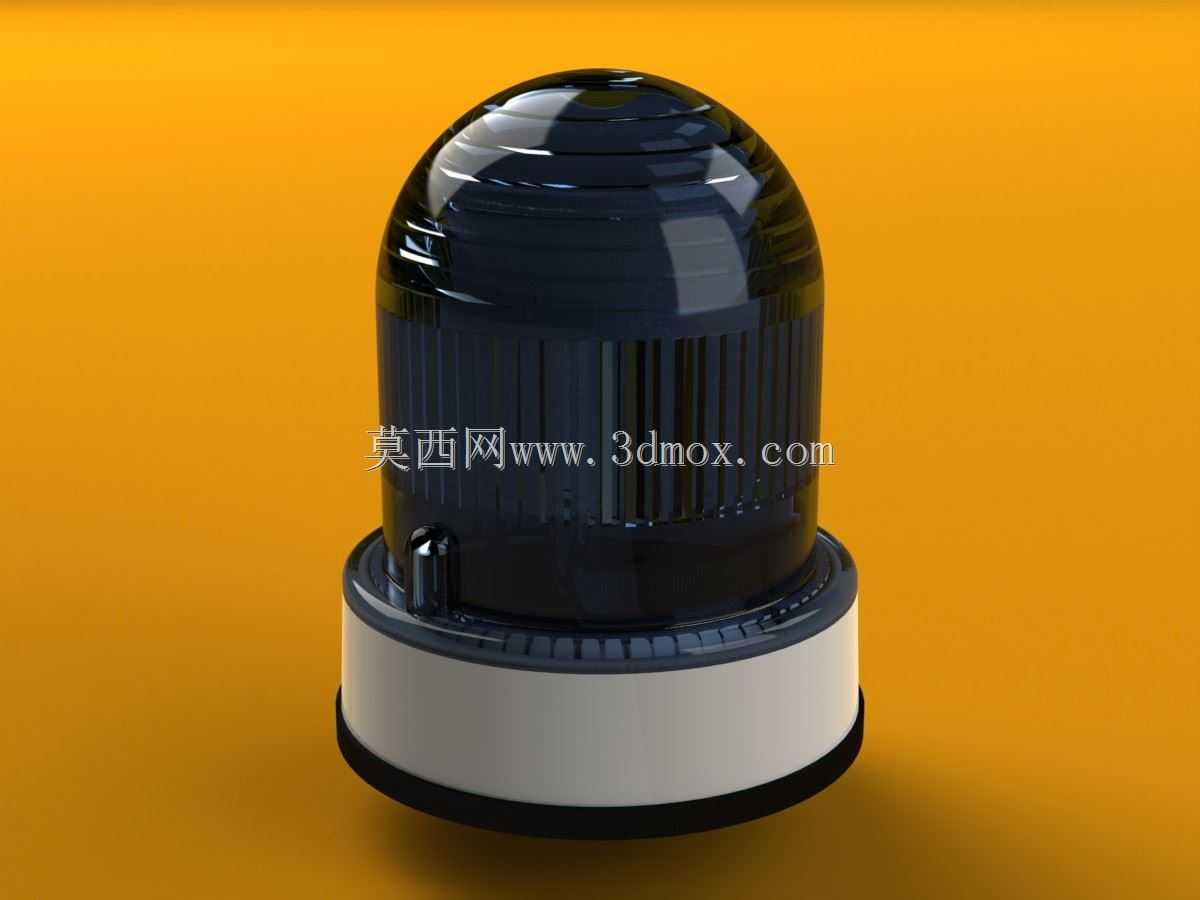

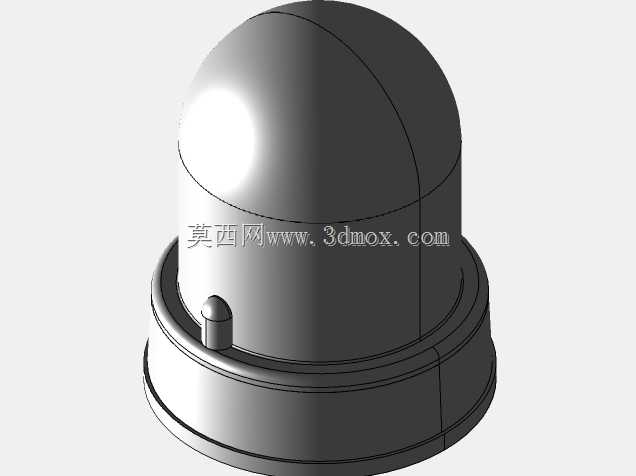

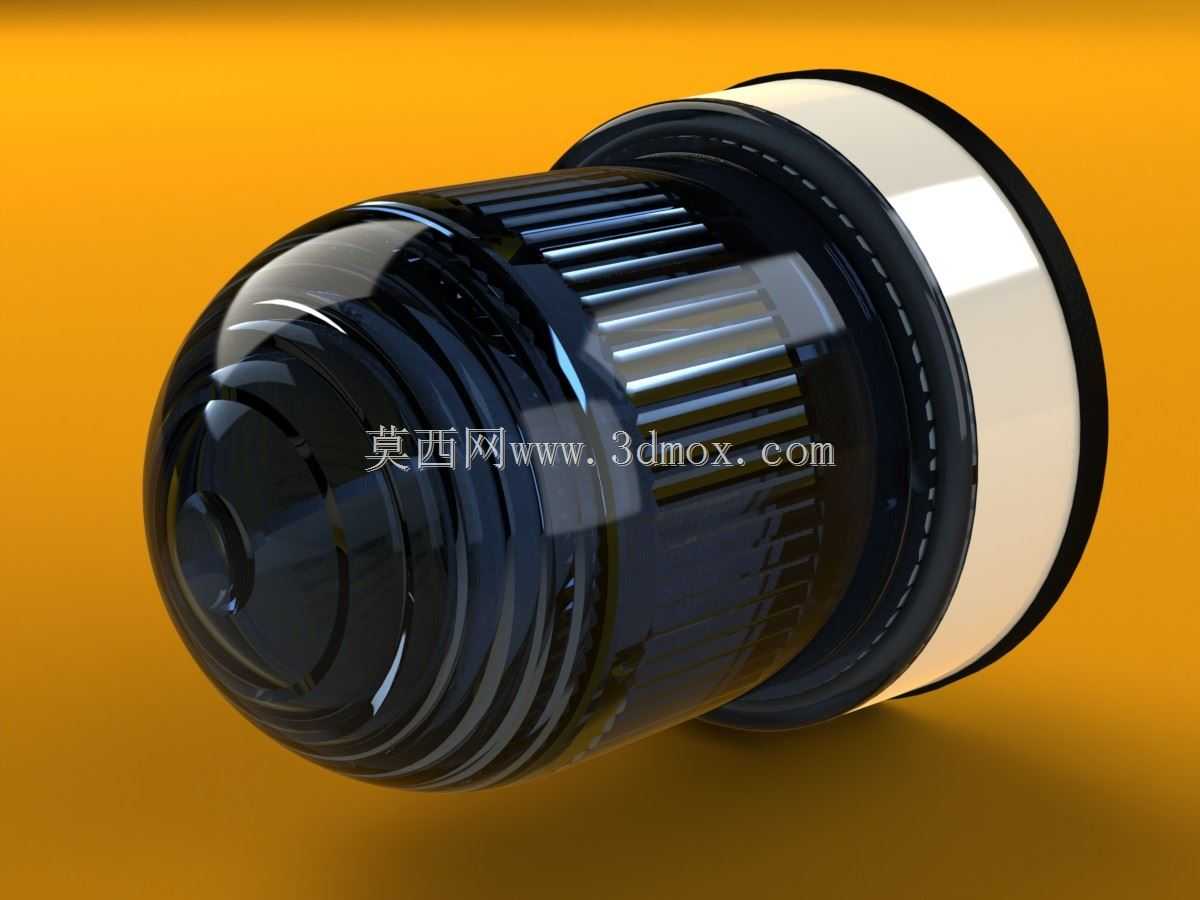

　　这款警示信号灯主要面向工业生产现场的状态提示场景，可适配自动化生产线、仓储物流分拣系统、大型机床设备、厂区通行道口等多种需要状态预警的位置，替代传统单一颜色的固定式指示灯，满足多状态切换的提示需求。从结构设计来看，上部采用半球形透明聚碳酸酯灯罩，灯罩外表面做了竖向棱纹结构设计，并非光滑曲面，这种棱纹结构可以让内部光源发出的光线经过多次折射后实现360度无死角扩散，避免单一方向光线过强、其余方位可视性差的问题，即使在车间强光环境下，各个角度的作业人员都能清晰识别灯体的状态变化。灯罩下部的基座采用分体式结构设计，上部深色段为光源与电路板安装腔，预留了标准的PCB板安装螺柱与走线槽位，可适配单色、多色LED光源板的安装需求，

　　接线位置做了防水胶圈的安装槽，满足车间日常防泼溅、防尘的使用要求。下部浅灰色段为安装固定基座，底部设计了标准的螺纹安装接口，适配工业现场常用的设备面板安装孔位，安装时仅需在设备面板或支架上开出对应直径的圆孔，从下方旋紧锁紧螺母即可完成固定，不需要额外设计复杂的安装支架，大幅降低现场安装的改造成本。整体结构的安装边界控制十分紧凑，基座外径与灯罩直径保持一致，不会突出安装面过多，避免在设备运行过程中被过往的物料、工装剐蹭造成损坏。设计过程中充分考虑了工业现场的维护需求，灯罩与基座之间采用卡扣式连接结构，不需要借助专用工具即可徒手拆开，更换内部光源或检修电路时无需将整个灯体从安装位拆下，可大幅缩短现场维护的停机时间。

　　灯体内部的光源腔做了分层隔离设计，将驱动电路与光源部分分隔开，避免光源长时间工作产生的热量传导至驱动板，影响电路元件的使用寿命，同时基座侧面预留了散热格栅间隙，可通过自然对流带走内部积热，保证长时间连续工作的稳定性。
