4080U型槽工业铝挤压机架型材

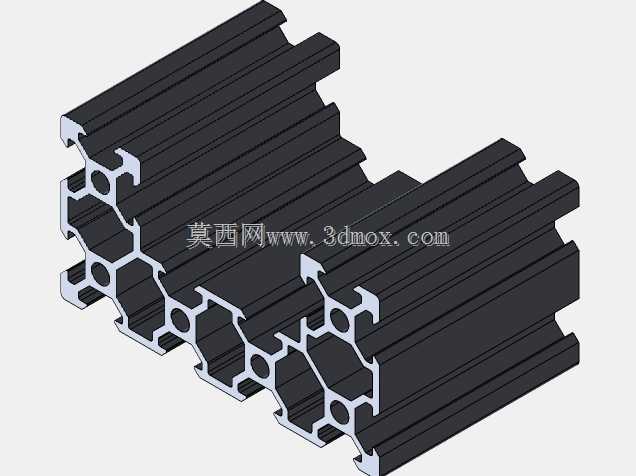

　　这款4080U铝挤压型材主要面向自动化设备机架、输送线侧梁、防护围栏、工作台框架以及需要单侧开放安装空间的设备支撑结构。型材截面宽度对应40系列与80系列组合规格，U型槽结构在保留标准铝型材装配便利性的同时，提供了一条连续开放通道，便于线缆、气管、传感器引线或调节件沿型材长度方向布置与后期维护。

　　从实际使用看，普通封闭铝型材在穿线、嵌入导轨条或安装内嵌组件时，往往需要从端部穿入，设备总装后改动成本较高。U型开口设计使装配人员可以从侧面将螺母、滑块、扣件或线缆压入槽内，再沿长度方向调整位置，这对多工位装配、频繁改线的实验台、检测工装和柔性生产线尤其有价值。型材外壁保留多条T型安装槽，能够与标准角件、螺栓、弹性螺母、端盖、脚轮安装板等配件配合，形成螺栓连接的可拆卸框架，避免焊接后变形和表面处理受限的问题。

　　截面内部采用多腔室加强筋布局，中空区域并非简单减重，而是通过筋板将外载荷分散到四周槽壁。靠近开口处的壁厚和过渡圆角需要重点关注：开口虽然提升了装配可达性，但也会削弱局部扭转刚度，因此在承受较大弯矩或悬臂载荷时，应避免将开口侧作为唯一受力面，可通过背对背组合、加装连接板或在关键跨度内增加横撑来提高整体稳定性。模型中各安装孔位、槽口宽度、内腔筋板和端部轮廓均按挤压件特征表达，能够用于干涉检查、框架布局、配件匹配和长度方向裁切规划。

　　安装边界方面，型材沿长度方向为等截面结构，适合按设备尺寸定尺切割；端面可加工螺纹孔、沉孔或对接切口，也可通过端面连接板与其他规格型材拼接。槽内紧固件的放入方向、螺母旋转空间以及U型开口处压条的装配位置，都需要在三维布局阶段提前校核。若用于外罩或安全围栏，开口槽可嵌入透明板、钣金件或密封条；若用于导轨基座，则应核对槽口中心线与安装面的平行度，在长跨距条件下增加支撑点，以控制挠度。

　　建模时将型材作为连续拉伸实体处理，能够直观反映截面承载结构与装配关系；工程选型时则应结合载荷方向、支撑间距、连接方式和表面处理要求判断其适用范围，而不是只按外形宽度替换型材。
