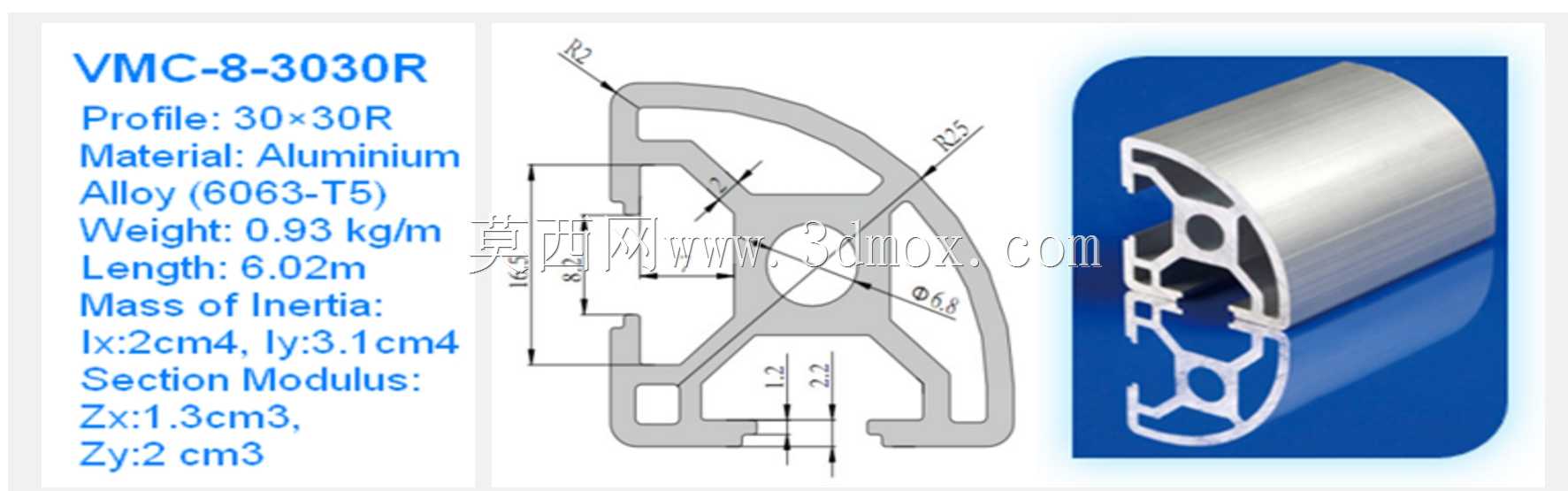

30R圆弧转角工业铝型材截面结构

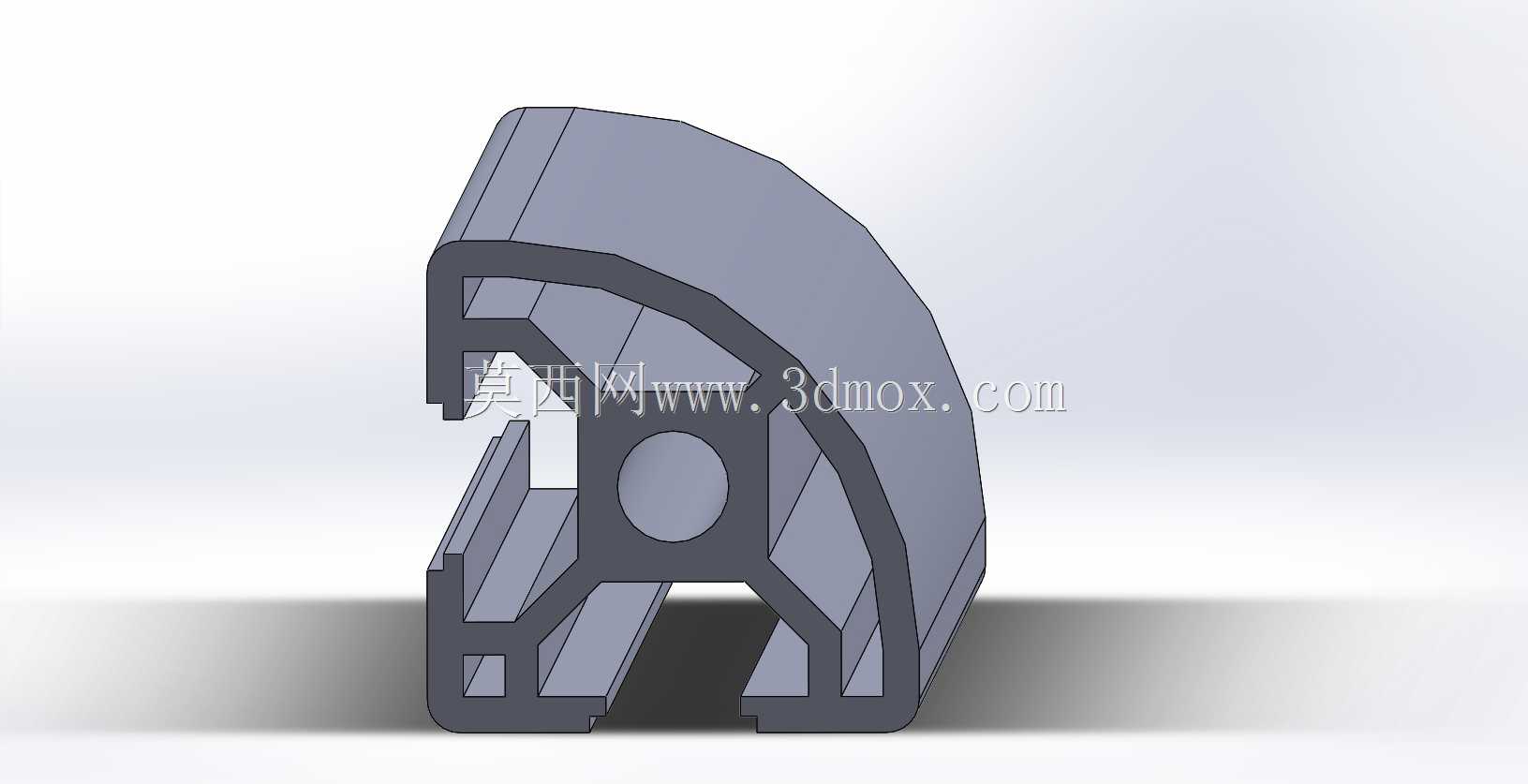

　　这款带R圆弧转角的铝型材，截面外轮廓尺寸为30mm规格，外侧做R圆弧过渡处理，主要用于各类设备框架的边角位置，替代传统直角型材的尖锐棱边，降低人员磕碰风险，同时让设备外框视觉效果更流畅规整。从截面结构来看，型材采用多腔室中空设计，在保证整体抗弯抗扭强度的前提下，尽可能降低型材自身重量，减少材料消耗，适配轻量化设备框架的搭建需求。中间位置设置的圆形空腔，可用于穿设设备内部的线缆、气路软管，将管线隐藏在型材内部，避免管线外露造成的杂乱、易剐蹭问题，也能提升设备整体的整洁度。型材外侧的T型槽结构，和同系列30规格铝型材的槽口尺寸完全兼容，可直接使用标准的T型螺栓、法兰螺母等配套紧固件，不需要额外加工安装孔，就能实现和其他型材、连接板、

　　脚轮、门板等配件的快速拼接，大幅缩短框架组装的周期。在实际应用场景中，这类圆弧转角铝型材常被用于3D打印设备外框、小型自动化检测设备机架、实验室工作台围边、电子产线的轻型工位架等场景，尤其是人员需要频繁靠近操作的设备位置，圆弧边角能有效避免操作过程中的磕碰伤害。设计这类型材截面时，需要重点考量壁厚的均匀性，避免挤压生产时出现壁厚不均导致的变形问题，同时槽口的尺寸公差要控制在合理范围内，保证配套紧固件能顺畅滑入，又不会出现间隙过大导致的连接松动。型材的安装边界方面，单根型材的标准切割长度可根据实际框架尺寸调整，拼接时转角位置不需要额外加装圆弧装饰件，直接通过45度切割或者配套的角件就能和相邻的直型材完成对接，

　　安装后外侧圆弧面能形成连续的过渡面，没有突兀的拼接缝隙。另外，型材的安装槽可兼容常用的感应开关、线槽、封条等配件，不需要额外改造结构就能拓展各类附加功能，比如在槽内嵌入密封条，就能实现设备门板和框架之间的防尘密封，适配有洁净要求的生产场景。从结构强度角度看，多腔室的内部筋位布局，能让型材在承受垂直方向载荷、水平方向推力时保持足够的刚性，在常规的轻型设备框架应用中，不需要额外增加加强筋就能满足承重要求，减少框架整体的配件数量和组装工作量。
