G070系列左侧桌端安装固定盖板

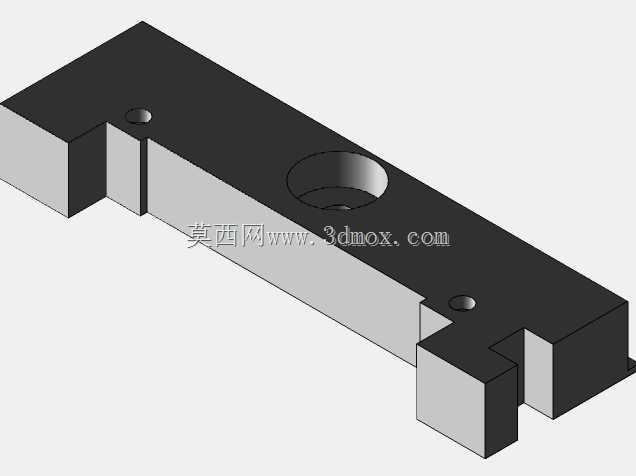

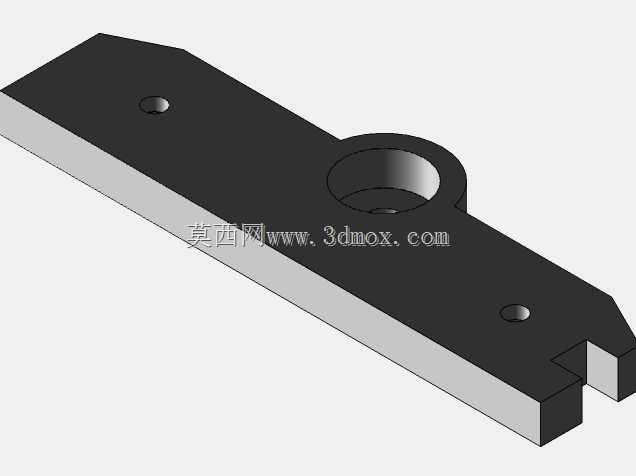

　　这款左侧桌端盖板是小型台式加工设备台架端部的核心定位固定部件，主要应用于桌面级小型加工设备、台式工装台的侧边端部装配场景，承担台架端部封挡、附属组件安装定位、轴系部件支撑的多重作用，是台架装配环节中兼顾结构防护与功能安装的基础零件。从实际装配需求出发，零件整体采用长条板式结构，主体为平直矩形板体，一端设置带通孔的凸台结构，用于穿装转轴类部件，板体上分布两个沉头安装孔，用于通过紧固件将盖板整体固定在台架的侧端面，板体末端设置卡位缺口，可与台架端部的凸榫结构嵌合，抵消装配后受到的横向剪切力，避免长期运行中紧固件出现松动移位。设计过程中优先考虑装配的对中性要求，轴承座安装孔的位置经过反复校核，确保孔位与台架内部的轴系安装位同轴，

　　避免轴系穿装后出现偏磨、卡滞的问题；板体厚度根据台架端部的承重需求设定，既保证足够的结构刚性，在承受轴系运行的径向载荷时不会出现形变翘曲，又不会过度占用台架端部的安装空间，给周边的走线、附属小件安装预留足够余量。安装边界方面，零件的整体长度匹配台架侧边的端面宽度，装配后板体边缘与台架侧边齐平，不会出现突出剐蹭或者内缩留缝的问题；沉头孔的沉台深度经过匹配计算，紧固件锁紧后头部完全没入板体表面，不会突出影响外部美观或者剐蹭操作人员；端部的凸台高度根据轴系的支撑长度需求设定，刚好为轴端提供足够的支撑面，同时不会与轴端的外接传动件产生运动干涉。实际使用中，这款盖板除了基础的封挡防护作用，还可作为台架端部附属传感器、走线卡扣的安装载体，

　　板体平整的表面可直接粘贴标识、固定小型辅件，无需额外在台架主体上打孔加工，降低台架主体的加工难度，后期维护拆卸时只需松开两个沉头紧固件即可取下，方便对台架内部的轴系、传动部件进行检修调整，不需要拆解整个台架结构，大幅降低日常维护的工作量。零件的边角均做了小倒角处理，去除加工后的锐边毛刺，避免装配和维护过程中划伤操作人员，所有安装孔的位置公差控制在合理范围内，保证同批次零件具备完全互换性，装配时不需要额外修配即可直接安装到位，适配批量装配的生产需求。
