双立柱式方形比较仪检测工装结构

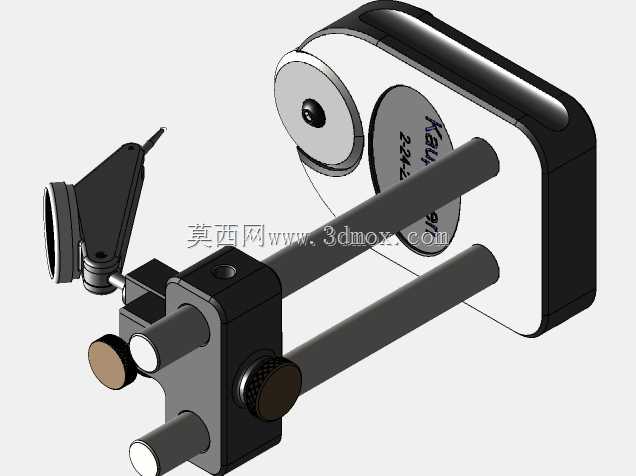

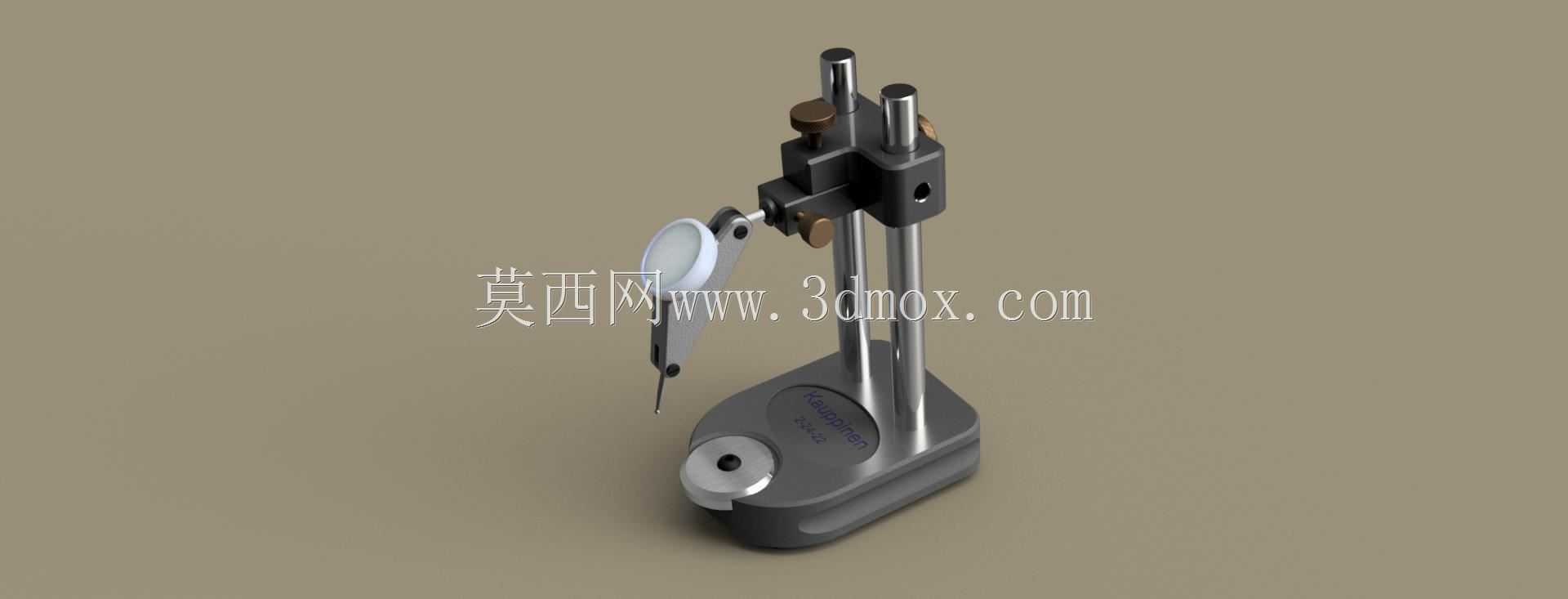

　　这款双立柱结构的比较检测装置，主要面向机加工车间的工序间尺寸抽检、精密零件的形位公差比对场景，适配小批量精密零件的快速检测需求，可替代部分固定式量仪完成轴类、套类、小型异形零件的外径、圆度、端面跳动等参数的比对测量。装置采用方形铸铁底座作为承载基体，底座底部预留三个可调支撑点安装位，可在不平整的车间工作台面上快速调平，避免台面平面度误差传递到测量结果中，底座整体长宽尺寸控制在180mm×120mm区间，占用工作台面空间小，可直接放置在普通检验台、机床旁的工位架上使用，无需额外做地基固定。双立柱采用淬硬磨光圆钢材质，立柱直径12mm，垂直安装在底座上，两立柱中心距为65mm，立柱表面粗糙度控制在Ra0.8以下，

　　保证表架滑套上下移动时无卡滞、无晃动间隙。滑套组件采用分体式锁紧结构，可同时安装杠杆表、机械百分表两种测头，也可根据检测需求换装电感测头，滑套的升降调节范围为0-150mm，锁紧旋钮采用滚花设计，检验人员徒手即可完成锁紧固定，无需借助扳手等辅助工具。测头安装臂可绕立柱做360度水平回转，同时臂身自带微调进给结构，可实现测头与工件被测面的0.01mm级微调对位，避免粗调时测头撞击工件造成表针损坏。底座前端预留工件定位V型块安装槽，可快速换装不同规格的V型块、定位套、磁性表座附件，适配直径3mm-50mm的轴类零件、厚度2mm-30mm的片状零件的装夹定位。设计过程中重点优化了立柱与底座的连接刚性，采用过盈配合加骑缝销的固定方式，

　　避免长期使用后立柱出现倾斜松动，滑套与立柱的配合间隙控制在0.005mm以内，保证测量时的示值稳定性，整个装置无复杂传动结构，日常维护仅需定期在立柱表面涂抹少量防锈润滑油即可，适合生产现场的高频次使用场景，相比大型台式量仪，该装置的移动灵活性更强，检验人员可直接将其携带到机床旁完成首件检测，减少零件搬运到计量室的等待时间，提升工序检验效率。
