竞技机器人十字型武器电机安装支架

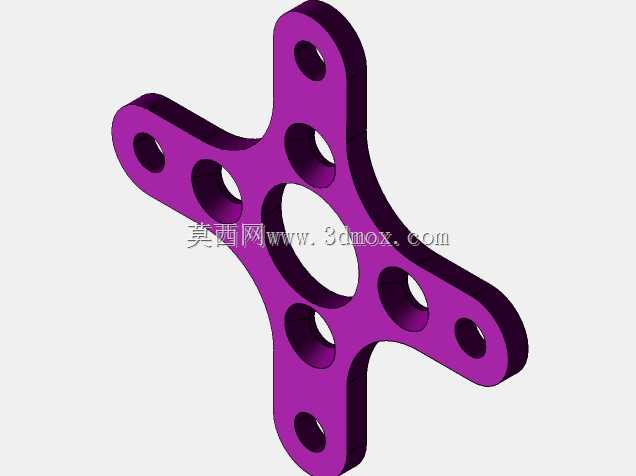

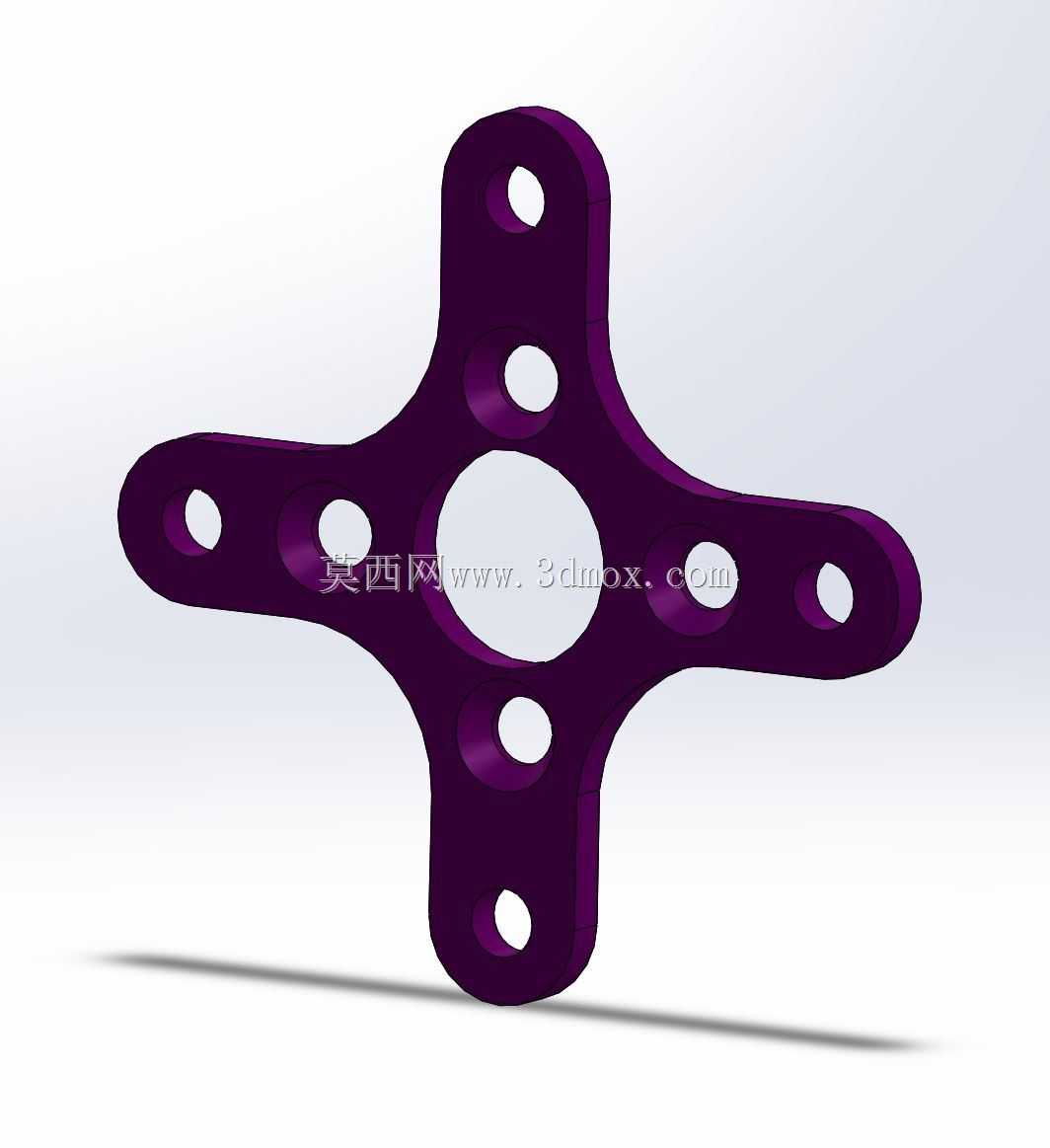

　　这款十字构型的支架，是专为格斗竞技类机器人的武器端动力单元设计的承载连接部件，核心作用是为武器驱动电机提供刚性安装基准，同时将电机工作时的反扭矩、冲击载荷均匀传递到机器人的主框架结构上，避免动力单元在高速运转、对抗碰撞过程中出现移位、松脱甚至结构失效的问题。从结构设计来看，整体采用对称十字布局，四个延伸臂的末端均设置了同轴安装通孔，用于和机器人主框架的预埋安装位通过紧固件锁紧，中心区域的大尺寸通孔是为电机输出轴预留的穿行空间，同时兼顾支架整体的轻量化需求，每个延伸臂上还额外设置了多组减重孔，在不降低结构刚性的前提下尽可能削减自身重量，适配竞技机器人对自重控制的严苛要求。设计过程中优先考虑了载荷传递路径的合理性，

　　从电机安装位到框架安装点的力流路径短且无应力集中拐点，所有孔位边缘都做了倒角处理，既避免装配时刮伤线缆或零件表面，也能减少孔位边缘的应力集中系数，提升支架在反复冲击载荷下的疲劳寿命。安装边界方面，四个臂端安装孔的孔位间距严格匹配对应规格竞技机器人的框架安装孔距，中心通孔的直径适配常用外径的格斗机器人武器驱动电机，支架整体厚度经过校核，能够承受电机满功率输出时的最大反扭矩，以及对抗过程中来自武器端的瞬时冲击载荷，不会出现明显的形变影响电机同轴度。实际应用场景中，这类支架多用于高校格斗机器人赛事、机器人竞技项目的武器系统搭建，除了承载电机之外，也可作为同安装规格的传动部件、传感部件的转接安装座使用，对称的结构设计也支持正反两个方向安装，

　　适配不同的武器布局方案，无论是卧式还是立式布置的武器电机，都能通过该支架实现稳定固定。在结构细节上，支架的安装面均做了平面度处理，保证和电机端面、框架安装面的贴合度，减少装配后出现的装配应力，避免长期使用后出现紧固件松动的问题，减重孔的排布也经过动平衡考量，当支架随武器系统做回转动作时不会产生额外的偏心振动，保证武器运转的稳定性。
