格斗机器人用信号接收装置结构设计

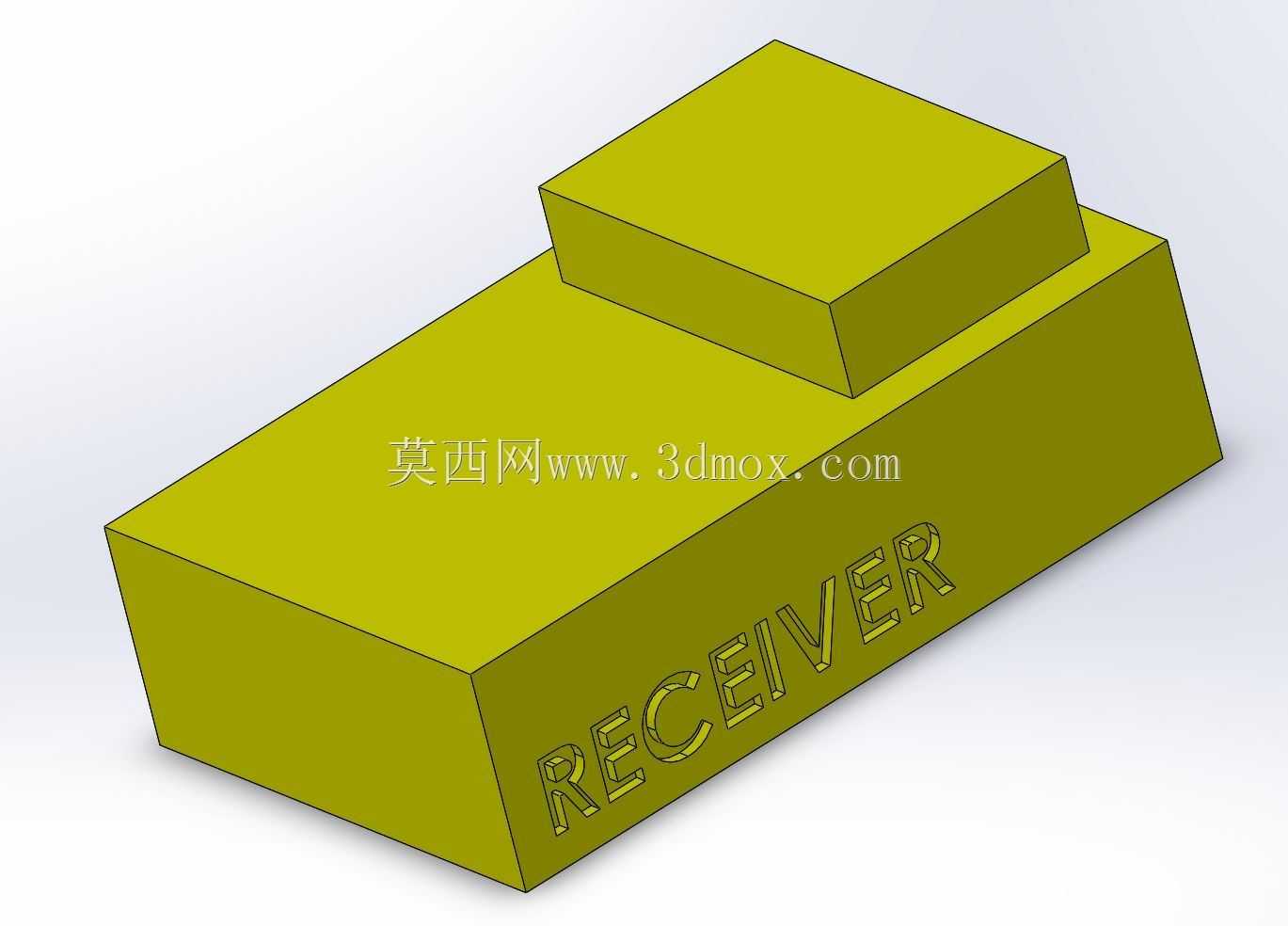

　　这款信号接收装置是专为格斗竞技类机器人设计的机载信号交互部件，核心作用是接收远端操控端发出的动作指令，转化为电信号传递给机器人主控单元，为行走、武器动作、姿态调整提供指令输入支撑。在格斗机器人的竞技场景中，这类接收装置需要承受对抗过程中的持续振动、瞬时冲击，还要避免金属机身结构对无线信号的屏蔽干扰，因此结构设计上优先考虑安装稳固性与信号传输稳定性。从外形结构来看，装置采用双层阶梯式块体结构，下层主体为大尺寸矩形基座，上层叠放小尺寸矩形模块，整体无外伸薄壁结构，所有棱边做了小倒角处理，避免对抗中被对方武器勾挂造成结构损坏。基座侧面直接蚀刻有功能标识，无需额外粘贴铭牌，减少高速对抗中外附部件脱落的风险。安装边界设计上，

　　下层基座的底面为全平面结构，可直接通过双面胶粘接或者螺丝锁附固定在机器人机身的主控舱内，安装时需要注意上层模块的朝向尽量避开大面积金属遮挡面，保证信号接收角度覆盖机器人上方及侧方的主要信号传输方向，整体安装占用空间紧凑，不会过多挤占机身内电池、电调、驱动电机的布置空间。设计思路上没有采用消费级接收机的外露天线结构，而是将接收天线内置在上层模块内部，配合外壳的非金属材质选型，既保证信号穿透效率，又避免天线在对抗中被扯断、打坏的问题，整体外壳做了等壁厚设计，壁厚均匀兼顾结构强度与轻量化要求，不会给格斗机器人增加过多无效负载。实际应用中，这类接收装置的安装位置需要远离大电流走线与电机驱动模块，避免动力线路的电磁干扰影响信号接收灵敏度，

　　阶梯式的结构也能让上层接收模块抬升一定高度，进一步降低机身金属结构、电池包对信号的遮挡影响。结构建模过程中，所有配合面均做了平面度公差预留，保证安装时与机身安装面完全贴合，不会出现悬空点，在受到侧向冲击时能将受力均匀分散到安装基板上，避免局部应力集中导致壳体开裂。装置的接口端预留在下层基座的侧端面，走线方向可顺着机身内线槽布置，不会出现线缆弯折半径过小的问题，适配常规的舵机线、信号线接插需求，接插后接口处有足够的空间做线束固定，防止对抗中线缆被拉扯松脱。
