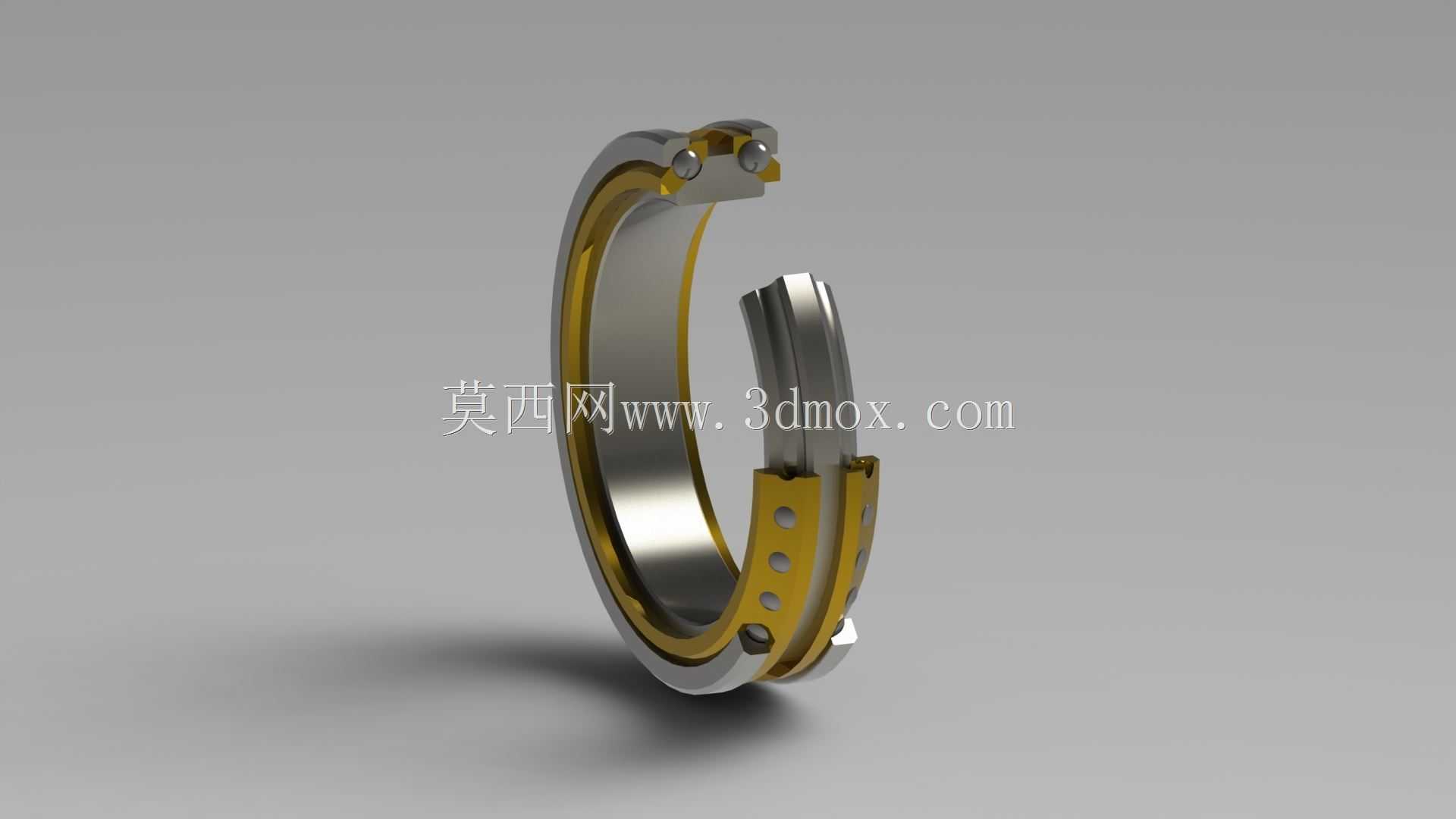

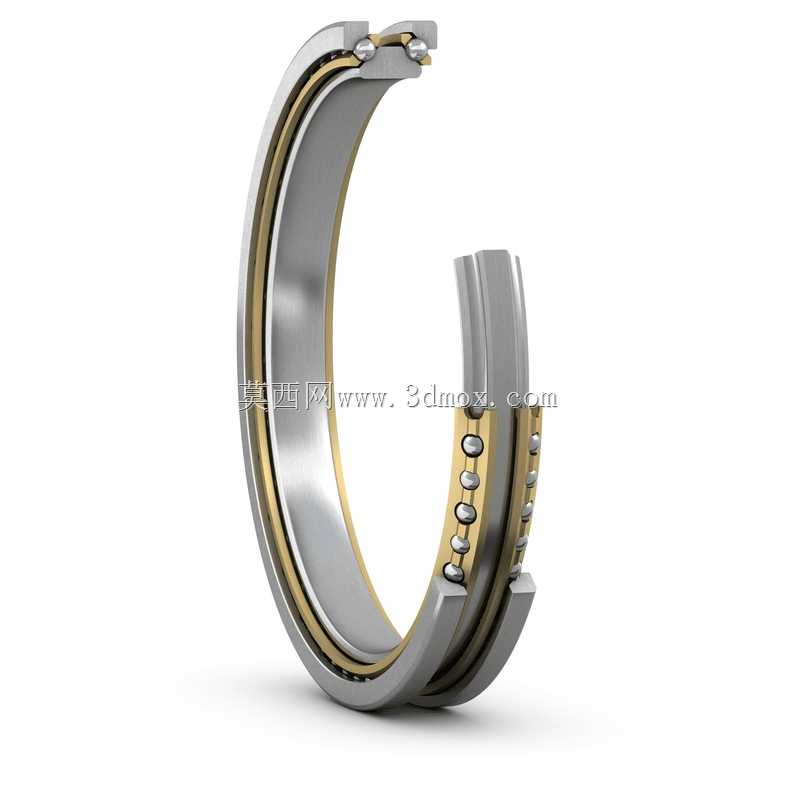

剖视展示角接触推力球轴承结构

　　角接触推力球轴承的核心应用场景集中在需要同时承受轴向载荷与径向复合载荷的回转部位，常见于机床主轴的轴向定位端、精密分度转台的支撑结构、高速泵类的推力承载段，以及重载伺服电动缸的输出端支撑位，这类工况下单纯的推力球轴承无法承受径向偏载，而普通深沟球轴承的轴向承载能力不足，角接触推力球轴承刚好填补了这一应用空白。从功能特性来看，这类轴承通过滚道与钢球的接触角设计，将轴向与径向的载荷进行分解传递，接触角的大小直接决定了轴向承载能力的上限，接触角越大可承受的轴向载荷越高，对应的极限转速会略有下降，选型时需要根据实际工况的载荷占比、回转转速来匹配对应的接触角参数。本次建模采用半剖视的展示形式，核心是为了清晰呈现轴承的内部装配关系：

　　保持架对钢球的周向定位结构、内外圈滚道的曲率匹配关系、密封圈与内外圈的配合间隙都做了还原，建模过程中先根据承载需求确定钢球的直径与数量，再反推内外圈的滚道曲率半径，保证钢球与滚道的接触应力处于合理区间，避免出现点蚀失效的风险。安装边界方面，这类轴承的轴向安装尺寸需要严格匹配轴肩与轴承座孔的台肩高度，台肩过高会导致轴承拆卸困难，过低则无法提供足够的轴向定位支撑，容易在重载下出现轴承窜动；径向配合需要根据载荷类型选择，内圈与旋转轴采用过渡配合保证周向固定，外圈与轴承座孔采用间隙配合方便安装调整，同时要预留合适的轴向预紧间隙，预紧量过大会导致轴承运转温升过高，预紧量不足则会出现回转间隙过大、支撑刚度不足的问题。建模时还还原了保持架的兜孔结构，兜孔与钢球之间预留了合理的润滑脂存储间隙，保证轴承运转过程中钢球与滚道之间能形成稳定的油膜，降低磨损速率，延长实际使用寿命。
