四缸发动机排气歧管结构设计模型

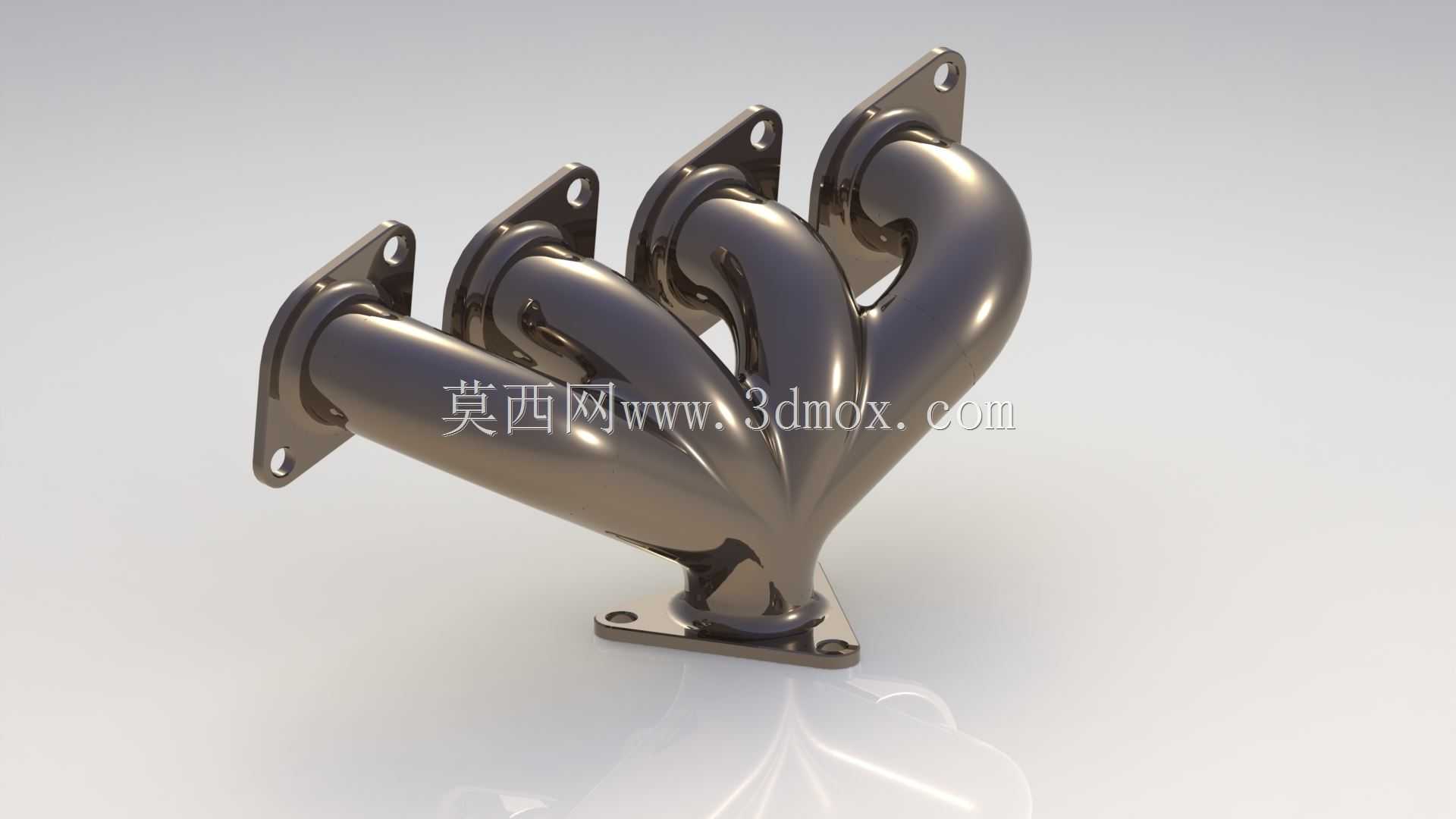

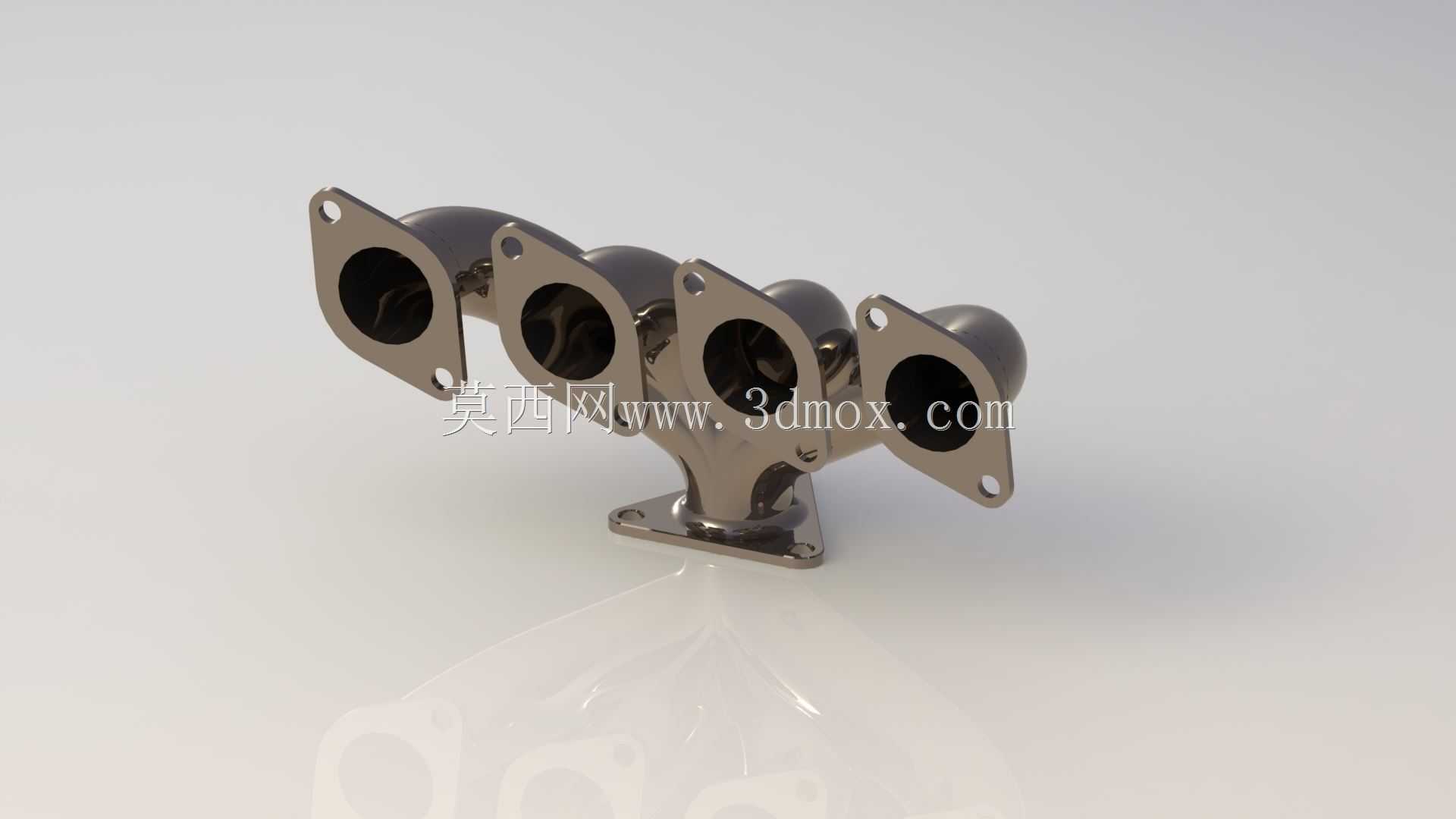

　　这款排气歧管的结构设计完全围绕四缸内燃机的排气时序特性展开，四个进气法兰接口沿直线等距排布，对应直列四缸发动机缸盖的排气口位置，每个接口的法兰面都做了加厚处理，法兰上的安装孔位严格匹配缸盖螺栓的分布间距，安装时可直接贴合缸盖排气侧密封面，配合金属密封垫片即可实现高温高压排气的密封，避免出现漏气导致的排气背压异常问题。歧管的管路走向做了平滑的弧度过渡，没有出现直角弯折的结构，这种设计能够最大程度降低排气气流在管路内的流动阻力，减少各缸排气之间的干涉问题，让每个气缸排出的废气都能顺畅汇入底部的总排气出口，避免因为气流对冲造成的排气背压升高，影响发动机的充气效率与动力输出表现。从安装边界来看，歧管整体采用对称式布局，

　　四个进气接口的中心距完全匹配主流1.6L-2.0L排量直列四缸发动机的缸盖排气口间距，底部的总出口法兰尺寸适配常规三元催化器的入口连接规格，侧面预留的安装支脚位置对应发动机缸体上的固定凸台，安装后不会与周边的发动机悬置、线束管路、冷却水管路产生空间干涉，能够直接适配同系列多款机型的安装需求。在实际应用场景中，这类排气歧管多用于民用乘用车的自然吸气发动机上，工作时需要承受800℃以上的持续高温以及排气脉冲带来的交变振动，因此结构设计时在管路弯折处做了局部加厚处理，法兰与管路的连接位置做了圆弧过渡，避免应力集中导致的热疲劳开裂问题，同时整体壁厚控制在合理区间，既保证高温工况下的结构强度，又不会因为重量过大增加发动机的整体负载。

　　歧管的表面做了金属抛光质感的结构处理，实际生产中多采用铸铁或者不锈钢铸造工艺成型，内壁的光滑度设计能够减少排气气流的紊流产生，降低排气噪音的传递，四个支管的长度做了等长化的优化设计，能够让各缸的排气脉冲到达总出口的时间保持一致，更好地利用排气惯性提升发动机的扫气效率，尤其在发动机中高转速区间，这种等长设计能够有效提升排气顺畅度，优化动力输出的平顺性。底部的固定支脚采用一体化铸造结构，支脚上的安装孔内嵌减震衬套的安装位，能够缓冲发动机工作时传递到歧管的振动，避免长期振动导致的连接螺栓松动或者歧管开裂问题，整体结构没有多余的冗余设计，所有的型面变化都围绕气流优化与安装适配展开，完全满足量产发动机的装配与使用要求。
