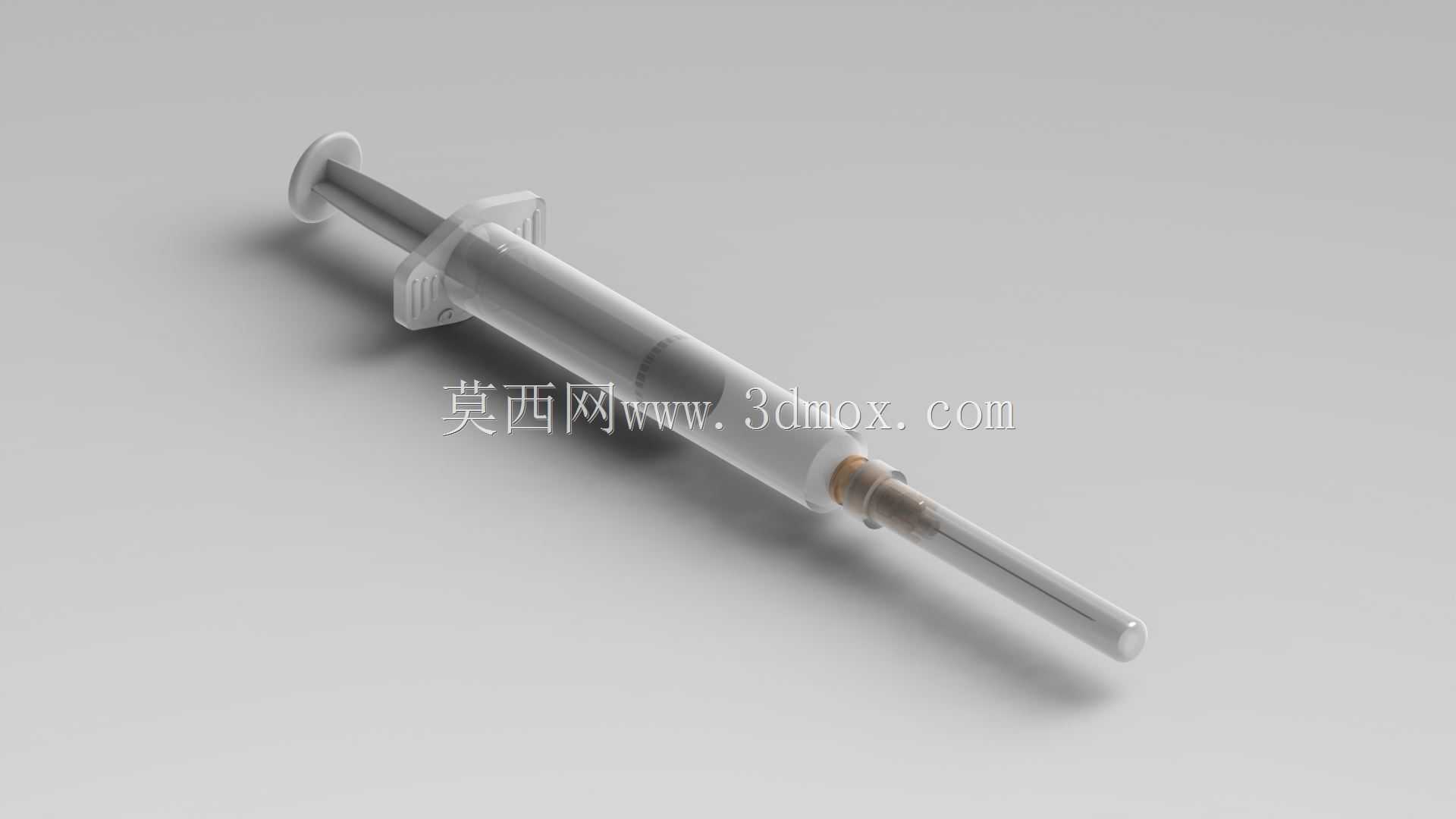

医用一次性注射器精细三维结构建模

　　在医疗耗材的结构设计领域，注射器是临床场景中应用频次极高的基础器具，建模过程需要兼顾临床使用的操作逻辑与部件配合的精度要求。从实际临床应用场景来看，这类注射器覆盖了门诊药液推注、疫苗接种、实验室微量试剂取样等多个场景，不同场景下对推杆滑动阻尼、针座连接密封性、针管外露长度的要求存在细微差异，建模时需要把这些实际使用的约束条件融入结构细节中。

　　整套模型的结构拆分完全参照实物的装配逻辑，核心分为外套、芯杆、活塞、针座、针管保护套几个独立部件，各部件的配合间隙严格按照医用耗材的通用公差设定。外套部分采用透明医用级塑料的视觉表现，筒身的刻度凸棱做了等距排布，刻度区间的长度对应常规临床使用的容量量程，筒身端部的指压凸缘做了圆弧过渡处理，匹配医护人员操作时的手指施力角度，避免长时间操作产生的压痕问题。芯杆端部的活塞密封段做了双道环形凸筋设计，这一结构是保证推注过程无漏液的关键，凸筋的过盈量控制在合理区间，既保证滑动时的密封性能，又不会让推注阻力过大影响操作手感，芯杆尾部的按压盘做了防滑纹理处理，匹配拇指按压时的接触面积。

　　针座与外套端部的连接采用标准鲁尔接头结构，锥度配合的尺寸严格遵循医用接头的通用标准，保证针头安装后的同轴度，避免推注时针头偏摆。针管部分做了薄壁空心结构处理，针尖的斜切角度按照临床穿刺的最优角度设定，配套的保护套与针座采用卡扣配合，保护套的长度完全覆盖针管，避免运输或存放过程中针尖外露造成污染或刺伤风险。

　　建模过程中特意还原了各部件的装配边界：芯杆推进到最大行程时，活塞端面刚好与外套内端面贴合，无残留药液的无效空腔；芯杆拉到最大量程位置时，活塞上的密封凸筋依然完全处于外套筒身内部，不会出现脱杆问题。各部件的拔模斜度按照注塑生产的工艺要求设定，外套筒身的内壁做了高光面的结构表现，匹配实际产品的内壁粗糙度要求，保证活塞滑动时无卡顿。不同于常规机械零部件的建模逻辑，医疗器具的建模更侧重操作人机性与使用安全性的细节还原，每一处结构尺寸都对应临床使用中的实际需求，比如指压凸缘的宽度、芯杆的截面抗变形能力、活塞的压缩量，这些细节直接决定了产品实际使用时的可靠性，建模时需要反复核对实物的配合关系，避免出现结构干涉或者配合间隙不合理的问题，为后续的产品结构优化、注塑模具开发提供精准的三维数据参考。
