Adafruit羽毛HUZZAH物联网开发板结构

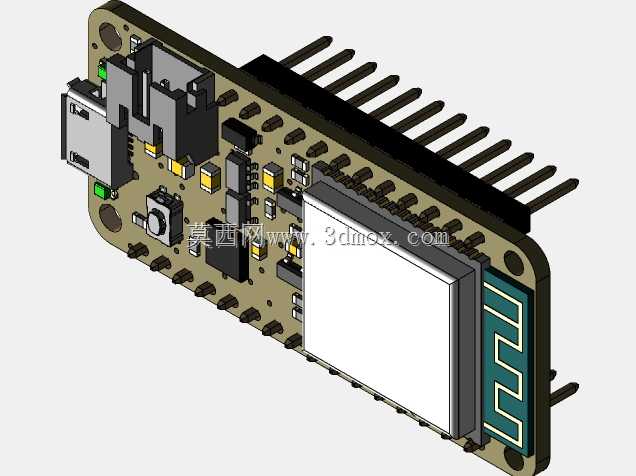

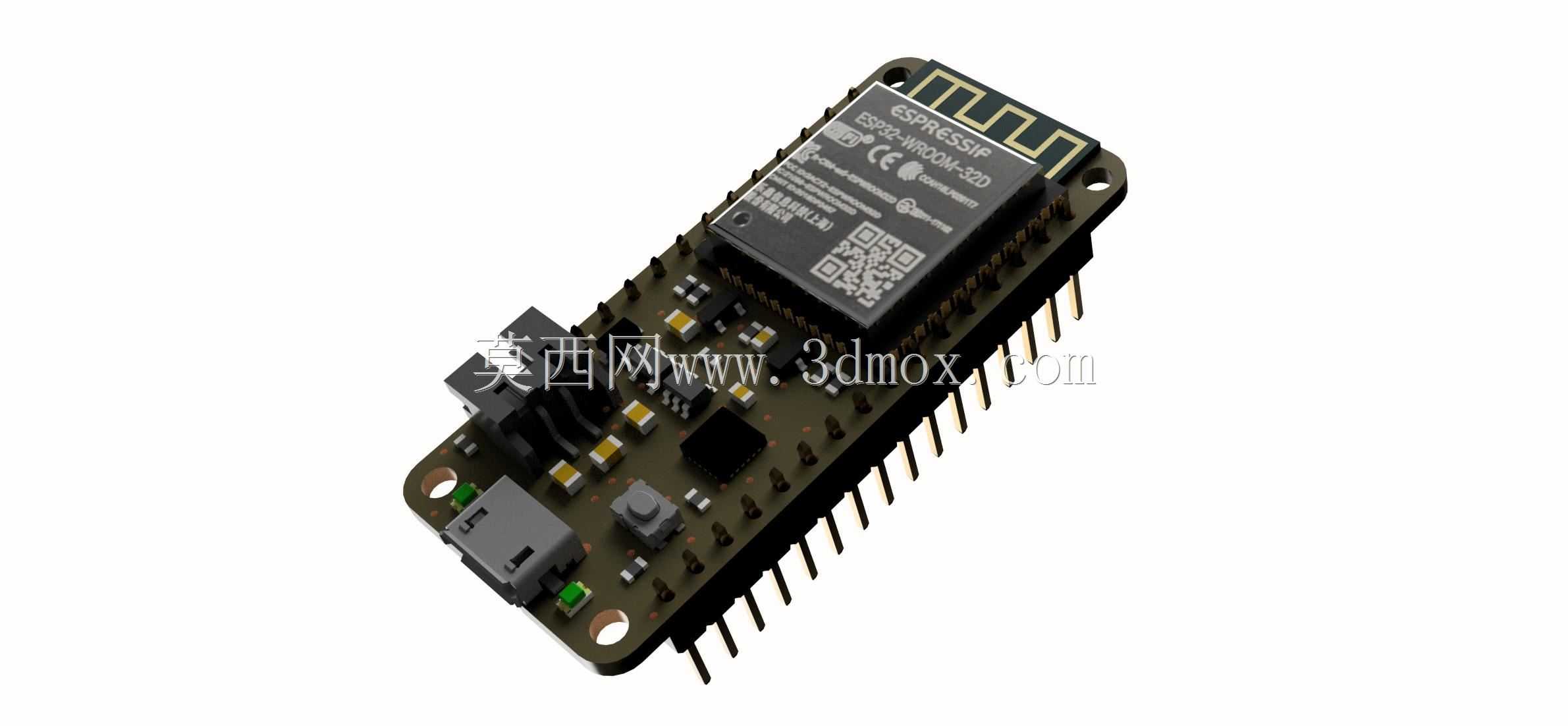

　　这款开发板的结构设计完全围绕嵌入式物联网原型开发的实际落地需求展开，板载核心ESP无线通讯模块集成在PCB板上部区域，模块表面预留了完整的标识与认证信息丝印位置，射频天线区域做了净空处理，避免周边金属元件对无线信号传输造成干扰，保证2.4G频段信号的收发稳定性。整板采用长条形羽毛标准兼容外形，两侧排布标准间距排针引脚，引脚定义完全匹配通用羽毛开发板生态，可直接堆叠适配各类功能扩展板，无需额外做引脚转接，大幅缩短原型验证的硬件准备周期。板上集成的USB供电与数据接口布置在板端侧方，同时预留了锂电池供电接口与充电管理电路，可支持外接3.7V锂电池实现离线便携运行，满足户外物联网节点、可穿戴原型设备的供电需求。板载复位按键、

　　用户自定义按键布置在PCB板中部易操作区域，按键旁配套状态指示LED，可直观反馈设备运行、联网与程序烧录状态，调试过程中无需额外外接指示元件即可快速判断设备工作状态。PCB板四角预留标准安装固定孔，孔径适配常用M2规格螺丝，可直接固定在项目外壳、安装支架上，安装孔周边做了露铜接地处理，提升固定后的抗干扰能力。整板元件布局遵循信号流向规则，电源回路与射频回路做了分区布线，高频信号走线做了阻抗匹配设计，降低信号串扰与电源噪声对无线通讯稳定性的影响。从实际应用场景来看，这款开发板可直接用于智能家居节点、工业无线传感终端、小型物联网控制设备的原型开发，结构尺寸完全兼容通用项目外壳的安装空间，排针引脚的排布预留了足够的焊接与接线操作空间，

　　即使是手工焊接组装也不会出现元件干涉问题。板上的电源管理模块可自动切换USB与锂电池供电模式，支持边充边放，适配长期连续运行的低功耗物联网设备需求。建模过程中完整还原了板上所有元件的外形尺寸与安装位置，包括排针的伸出长度、接口的插拔空间、按键的按压行程预留，可直接用于项目外壳的结构设计验证，提前排查外壳与板上元件的干涉问题，也可用于教学演示、产品展示场景的可视化渲染，还原开发板的真实外观与结构细节。
