HC-SR04超声波测距模块结构设计

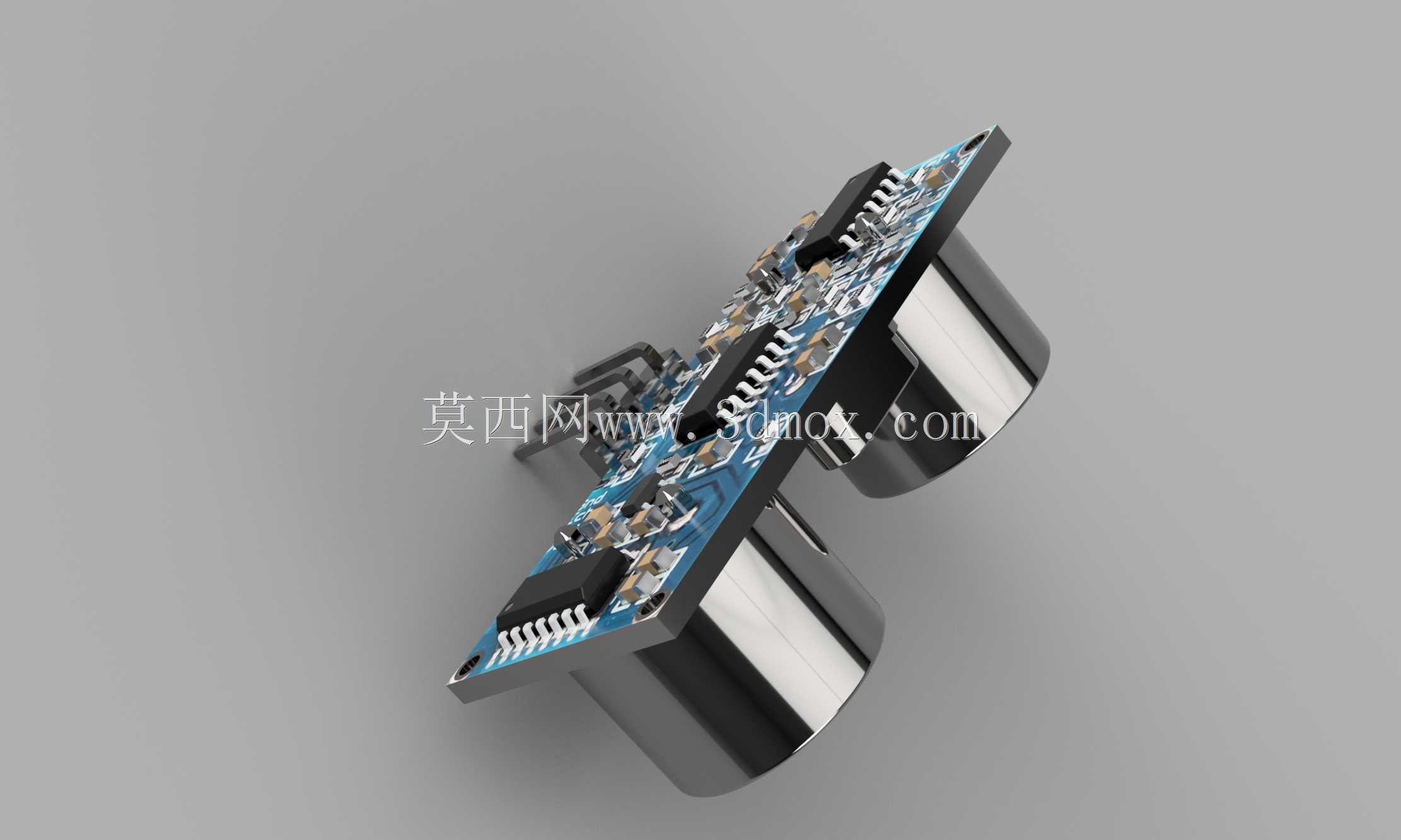

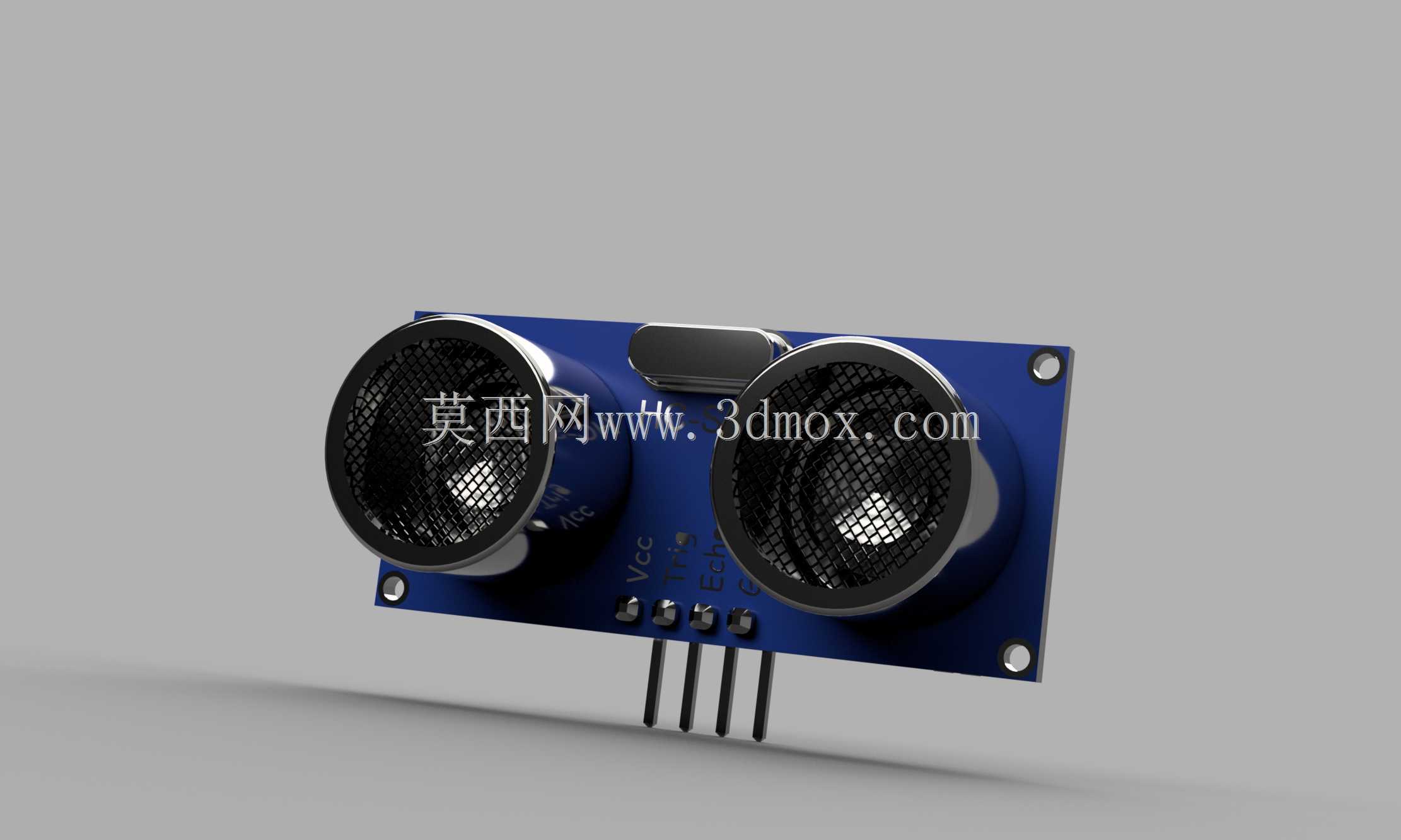

　　在嵌入式测距、小型智能装备的开发场景里，非接触式距离检测的需求几乎覆盖了从创客DIY到工业小型设备改造的多个环节，HC-SR04这类超声波测距模块的三维结构设计，直接决定了它在不同安装场景下的适配性。做这个模块的结构建模时，首先要考虑的是实际使用中的安装边界，模块整体采用长条形PCB基板布局，四个引出排针统一布置在基板短边一侧，排针间距严格按照标准2.54mm排针间距设计，既可以直接插在面包板上做原型验证，也能通过排针焊接在定制载板上，适配不同的集成需求。基板上的两个超声波换能器分别布置在长轴方向的两端，一个负责发射超声波脉冲，一个负责接收反射回波，两个换能器的中心距经过实际测距精度验证，既避免了发射端的余震直接耦合到接收端造成近距离测量盲区过大，也不会因为间距过宽导致小角度反射面的回波接收效率下降。

　　从功能特性来看，这个模块的电路部分全部采用直插式元器件布局，一方面是直插器件的焊接容错率更高，适合小批量生产和手工焊接调试，另一方面直插器件的高度差在结构设计时做了统一规划，最高的元器件是换能器的金属屏蔽外壳，其余电阻、电容、芯片的高度都控制在换能器安装面以下，不会在安装时和周边结构产生干涉。模块的四个安装孔布置在PCB基板的四个角位，孔径适配M2规格的螺丝，安装孔中心到板边的距离留足了螺丝头和螺母的放置空间，不管是用铜柱支撑安装在设备壳体内，还是直接用螺丝固定在支架上，都不会出现螺丝和板上线路、元器件剐蹭的问题。

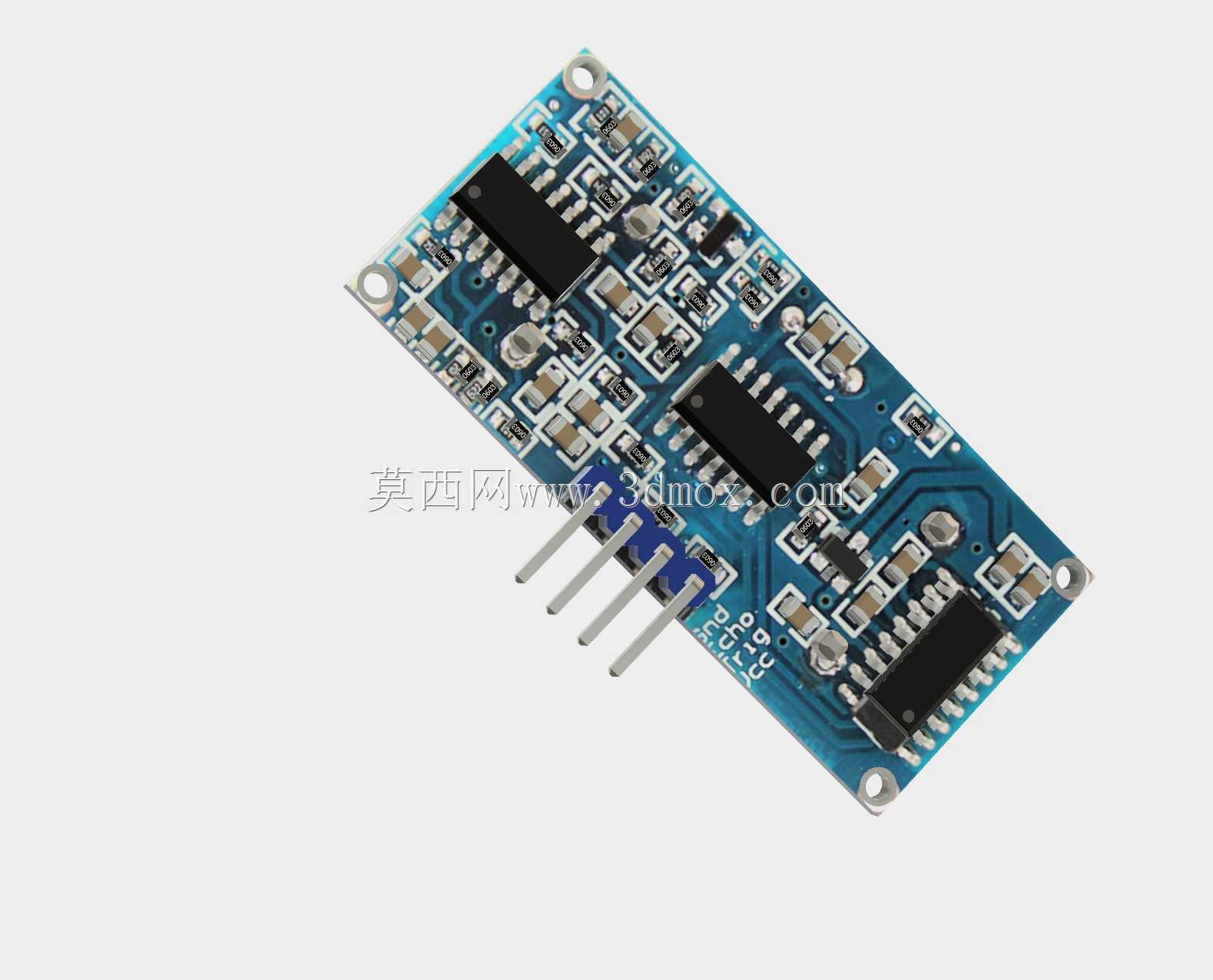

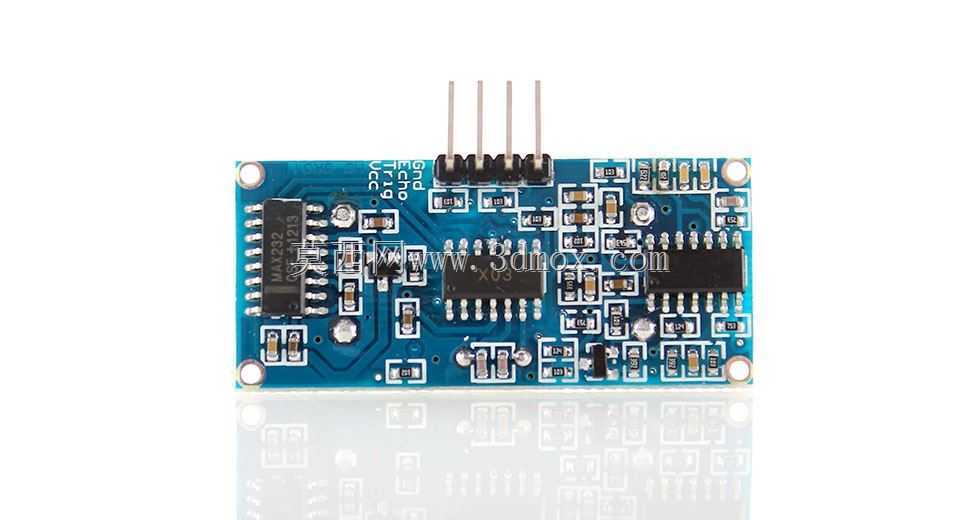

　　实际选型使用时，很多工程师容易忽略模块的外形尺寸对安装空间的要求，这个模块的整体厚度要考虑背面焊点的突出高度，建模时特意把焊点的凸起高度做了还原，避免设计安装槽时槽深预留不足，导致模块装进去之后背面焊点和安装底板短路。另外模块的信号处理芯片布置在两个换能器之间的基板中部，外围的阻容件围绕芯片做紧凑布局，既缩短了高频信号的走线长度，减少信号干扰，也让整个基板的元器件排布均匀，不会出现某一侧重量过大导致安装后倾斜的问题。

　　在不同的应用场景下，这个模块的安装方式也有区别，比如做智能小车的避障传感器时，模块通常需要水平安装在小车前端，安装高度要距离地面2cm以上，避免地面反射的回波被误判为前方障碍物，建模时预留的安装孔位刚好可以适配常见的小车亚克力支架的孔位，不需要额外打孔改造。如果是做液位检测的场景，模块需要垂直安装在液面上方，这时候模块的排针方向要朝上，避免凝露顺着排针流到基板上造成电路短路，结构设计时排针的根部和基板之间留了微小的凸台，一定程度上可以阻挡液体顺着引脚蔓延。

　　从设计思路上来说，这个模块的结构完全服务于功能实现，没有多余的装饰性结构，PCB的板边做了圆角处理，避免尖锐的板边在安装时划伤操作人员或者周边的线材。两个换能器的安装位置做了精准的定位，换能器和PCB之间的焊接点高度统一，保证换能器的发声面完全垂直于基板平面，不会因为焊接倾斜导致超声波发射角度偏移，影响测距的有效范围。模块的整体宽度控制在2cm以内，长度在4.5cm左右，这个尺寸刚好可以塞进大多数小型智能设备的壳体缝隙里，不需要为了安装模块额外扩大设备的内部空间。

　　很多新手在做结构集成时，容易把模块紧贴着其他电路板或者金属结构件安装，实际上建模时可以看到，模块背面的走线没有做屏蔽层处理，安装时需要和其他高频电路保持至少5mm的间距，避免电磁干扰导致测距数据跳变。另外模块的工作温度范围内，PCB基板的形变率很小，安装孔的间距不会因为温度变化产生明显偏移，在-10到60摄氏度的常规使用环境下，安装固定后不会出现孔位错位的问题。对于需要做防水改造的场景，这个模块的结构也预留了改造空间，可以在两个换能器的表面粘贴防水超声透声膜，透声膜的厚度不超过0.1mm时，对测距精度的影响可以控制在1cm以内，不会影响正常使用。
