10W功率RGB集成LED光源结构设计

　　这款10W功率RGB集成光源，是面向多场景彩色照明需求开发的集成式发光组件，在舞台氛围照明、建筑轮廓亮化、商用展示补光、工业设备状态指示等场景中都有广泛的适配空间。不同于小功率直插式RGB灯珠单颗亮度不足、多颗排布布线复杂的问题，该集成结构将红、绿、蓝三色发光芯片整合在同一散热基板上，单颗即可实现全彩混光输出，能有效减少终端产品的光源排布数量，简化PCB布线逻辑，降低整机组装的工序复杂度。

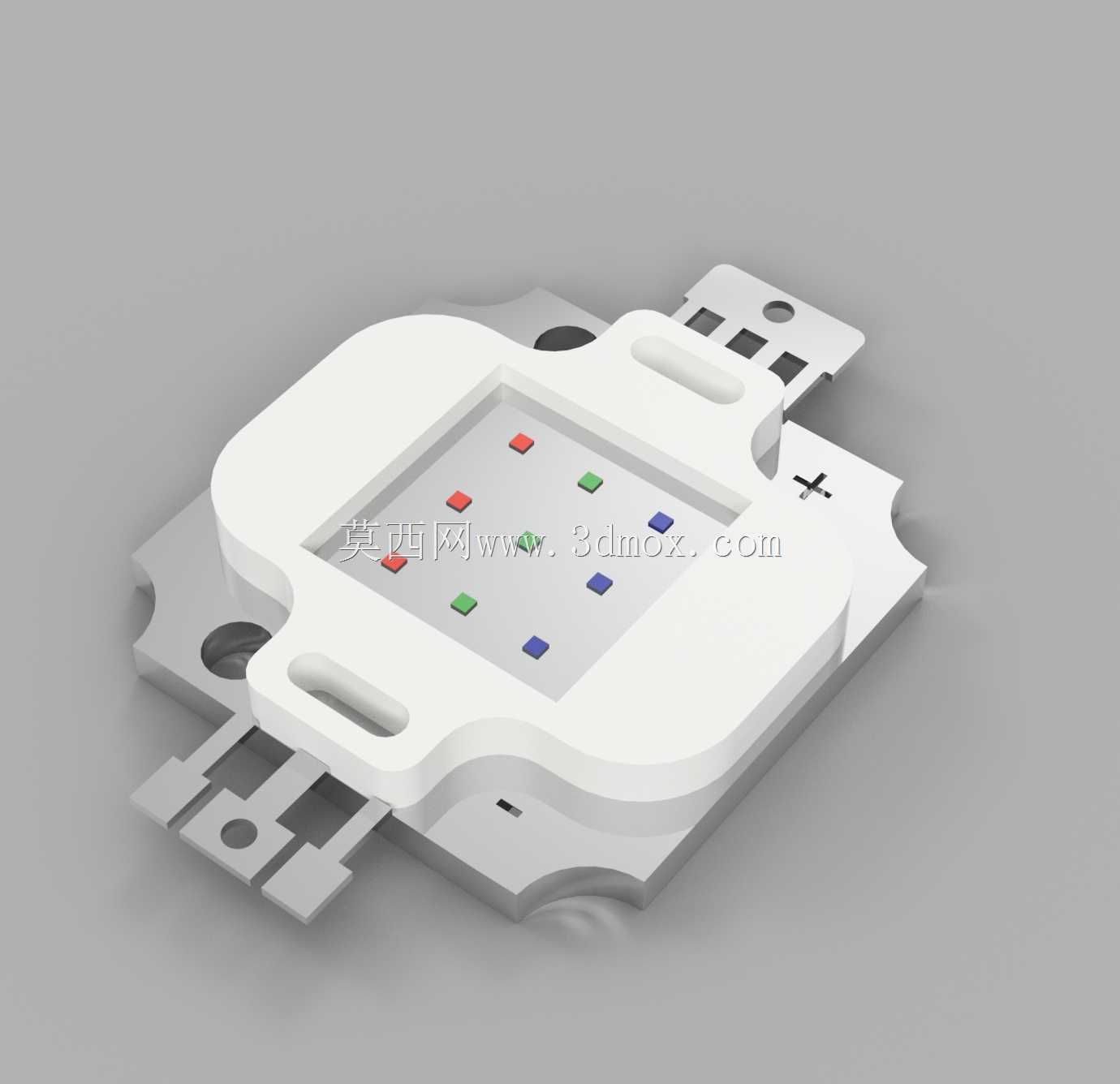

　　从结构设计逻辑来看，该光源采用了带定位凸耳的方形基板布局，基板两侧延伸出带安装孔的固定支耳，支耳上的开孔尺寸适配M2规格的紧固螺丝，安装时可直接通过螺丝锁附在散热壳体上，不需要额外设计定制压片结构，能大幅降低配套散热结构的设计难度。基板中心的发光区域采用围坝式封装结构，白色高反射围坝将三色芯片限定在中心方形区域内，既可以阻挡不同色光向侧边溢散，提升混光的均匀度，也能对封装硅胶形成限位，避免点胶过程中胶层流淌到电极区域引发短路问题。

　　电极布局上，该光源区分了公共正极与三色独立负极，在基板的对应位置做了清晰的极性标识，其中公共正极区域预留了更大的焊盘尺寸，适配大电流导通的载流需求，三个负极焊盘分别对应红、绿、蓝三色通道，每个通道可独立通过PWM信号调节导通占空比，实现全色域的色彩调节。引脚部分采用了弯折式金属引脚设计，引脚伸出基板的长度控制在3.2mm，既可以满足波峰焊的吃锡深度要求，也能避免引脚过长导致的组装干涉问题，引脚间距做了差异化设计，能有效防止生产过程中出现插反、焊错极性的问题。

　　散热设计是这款功率光源的核心考量点，基板底部采用了高导热的金属基材，芯片通过共晶工艺直接绑定在散热基板上，热阻控制在较低水平，工作时芯片产生的热量可以快速传导到基板，再通过安装面传递到外部散热器上，满功率工作时的结温能控制在芯片允许的工作范围内，有效保障光源的使用寿命。封装层面采用了高透光的混光硅胶封装，硅胶中添加了适量的光扩散粒子，能让三色芯片发出的光线在出射前充分混合，避免出现明显的色偏、色斑问题，同时硅胶材质具备优秀的耐紫外线、耐高低温性能，能适应户外亮化场景中-40℃到85℃的工作环境温度范围，不会出现长期使用后胶层黄变、开裂的问题。

　　从安装边界来看，该光源的整体外形尺寸控制在28mm20mm范围内，中心发光区域尺寸为10mm10mm，安装孔中心距为20mm，设计配套透镜或者反光杯时，可以直接以中心发光区域为光学基准，匹配10mm发光面的光学配件即可，不需要额外做光学适配调整。光源的总厚度控制在3.5mm以内，在超薄型照明灯具、紧凑型设备状态灯的结构设计中，能有效压缩整机的厚度空间，适配小型化产品的设计需求。

　　在实际选型应用中，这款光源可以搭配恒流驱动电路使用，单通道的额定工作电流为350mA，设计驱动电路时需要预留足够的电流冗余，避免电流冲击损坏芯片。安装过程中需要在光源基板与散热器之间涂抹均匀的导热硅脂，硅脂厚度控制在0.1mm左右，保证接触热阻处于较低水平，锁附螺丝时需要采用对角锁紧的方式，避免受力不均导致基板变形，引发芯片虚焊、封装层开裂等问题。针对户外使用场景，还可以在光源外部增加防水透镜，配合密封圈实现IP65以上的防护等级，满足雨淋、高湿度环境的使用要求。

　　不同于传统的分立RGB灯珠组合方案，这款集成式光源的三色芯片位置高度重合，混光距离更短，在设计小角度聚光型彩色灯具时，不需要预留很长的混光腔室，能大幅缩小灯具的整体体积，同时也避免了多颗灯珠排布时出现的重影、色彩分离问题，在远距离投光、近距离氛围补光场景中都能实现均匀的彩色光输出。
