机床附件用异形顶尖板结构设计

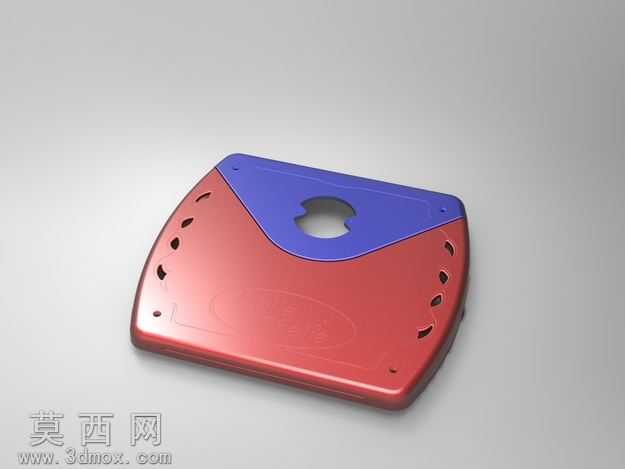

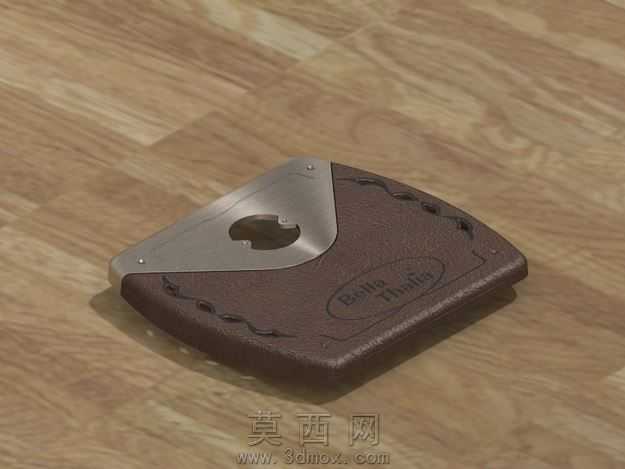

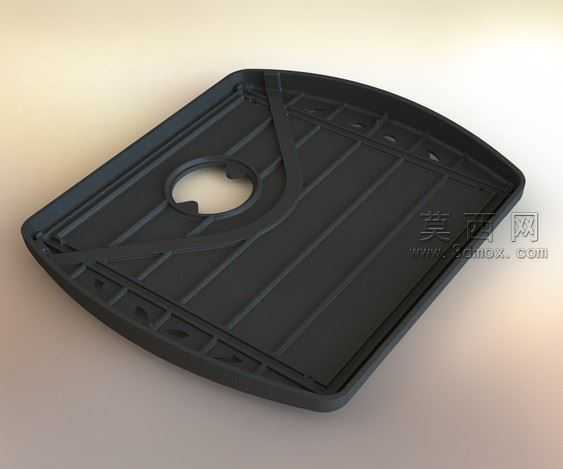

本款顶尖板采用三维参数化建模方式完成整体设计，建模阶段先以二维草绘勾勒出板件的非对称轮廓，一侧为平直边用于安装定位，另一侧为圆弧过渡的异形边缘，兼顾安装适配性与结构轻量化需求。建模过程中对板体上的各类孔位做了精准定位，中心位置开设异形定位孔，用于和顶尖组件的配合卡接，边缘区域均匀分布多个安装小孔，孔位边缘做了倒角处理，避免安装时出现应力集中问题，同时沿异形边缘设置了多处内凹的减重槽，在不降低整体结构强度的前提下减少材料用量，降低板件自重。材质设定上选用高强度工程塑料作为基础材质，渲染阶段调整了材质的粗糙度参数，还原出哑光磨砂的表面质感，同时对板体表面的细微纹理做了凹凸贴图处理，模拟实际注塑成型后的表面肌理，光影渲染时采用柔和的侧上方打光，清晰呈现出板件的轮廓层次与孔位、槽位的结构细节，边缘的圆角过渡也在光影下呈现出自然的明暗变化。设计过程中充分考虑了顶尖板的实际使用场景，作为机床附件的配套零件，其平直边的平面度做了严格的参数约束，保证安装时的贴合精度，中心异形孔的轮廓尺寸与配套顶尖的凸起部分做了公差匹配，确保装配后无松动晃动，边缘的减重槽不仅起到减重作用，也可作为安装时的对位参考，方便操作人员快速找准安装位置。整体结构无多余冗余设计，每一处孔位、槽体都对应实际的装配或功能需求，板体的厚度经过力学仿真校验，在承受顶尖传递的工作载荷时不会出现形变，圆弧边缘的设计也避免了尖锐边角带来的操作安全隐患，整体建模精度可直接对接后续的注塑模具开模或数控加工流程，渲染效果也可用于产品装配说明的展示素材。
