带安装法兰的泵壳类机械壳体结构设计

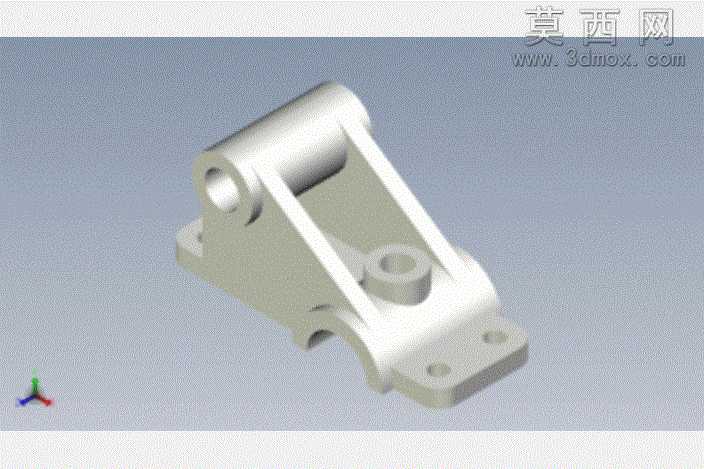

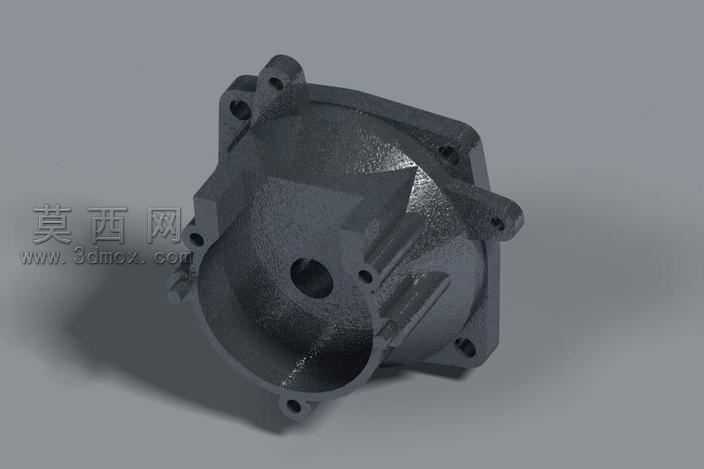

该作品为机械壳体类三维建模练习成果，整体采用腔体式结构设计，主体为近似圆形的中空壳体，外侧均匀分布带安装孔的法兰凸耳，用于实现部件的定位与装配固定。建模过程中首先通过旋转特征构建壳体的基础回转腔体轮廓，再通过拉伸切除完成中心轴孔、侧边定位小孔的特征制作，法兰凸耳部分采用拉伸凸台结合阵列特征实现均匀分布，保证各安装孔的位置精度与结构对称性。壳体内部设置有径向分布的加强筋结构，既可以提升壳体整体的结构刚性，降低工作过程中的形变风险，也可以引导内部介质的流动路径，适配泵类部件的工作需求。渲染阶段采用哑光金属材质模拟铸铁壳体的真实质感，调整材质粗糙度与金属度参数还原铸件表面的细微颗粒感，通过三点布光方案突出壳体的结构层次，阴影设置采用软阴影模式，让模型的轮廓与内部结构细节清晰呈现。设计过程中重点考量了安装孔的位置公差、腔体壁厚的均匀性，避免出现应力集中的薄弱区域，各凸耳的安装面做了平面度处理，保证装配时的贴合度，侧边的凸台结构用于适配外接管路或功能部件的安装，整体结构兼顾了功能性与工艺性，符合常规机械壳体的设计规范，可作为同类零部件建模设计的参考练习案例，帮助学习者掌握回转类带法兰结构零件的建模思路、特征运用技巧与渲染参数调整方法。
