手动操纵杠杆式带式制动器三维结构

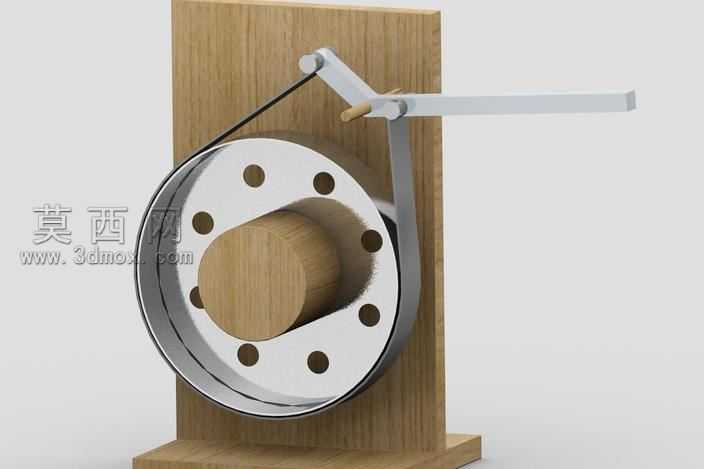

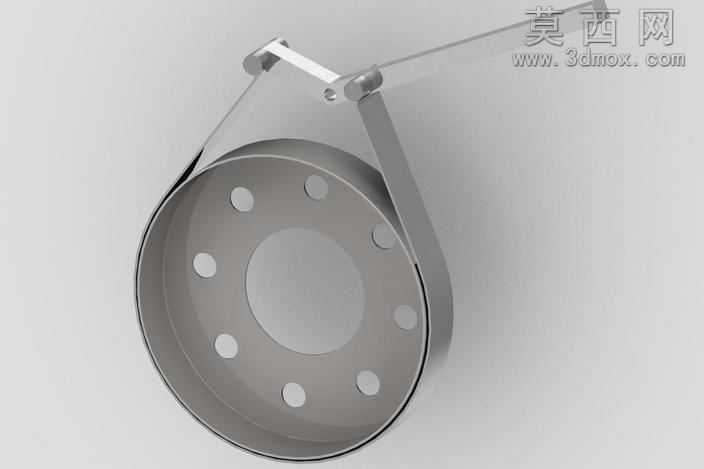

本作品为手动杠杆操纵式带式制动器的三维建模成果，建模过程严格遵循机械设计原理完成结构还原，首先对核心部件制动轮进行参数化建模，制动轮采用带均匀分布减重孔的轮盘结构，中心设置轴孔用于与传动轴配合安装，轮缘加工为光滑圆柱摩擦面，保证制动带能够紧密贴合产生足够摩擦力矩。其次完成制动钢带的建模，钢带采用挠性结构设计，建模时通过曲面包覆功能还原钢带环绕制动轮的贴合形态，钢带两端分别与杠杆机构、固定支座形成铰接连接，保证操纵杠杆时能够带动钢带收紧箍住制动轮。操纵杠杆部分按照省力杠杆的力臂比例完成建模，杠杆中部设置铰接支点与立式安装支架连接，端部设置木质握柄提升操作手感，铰接销轴处均按照间隙配合要求预留装配间隙，还原真实机构的运动自由度。安装支架采用立式木质安装板加底部支撑底座的结构，建模时还原了支架上的各铰接点安装位，保证所有运动部件能够在支架上完成装配定位。材质渲染阶段，对制动轮、杠杆、销轴、钢带等金属部件赋予哑光钢材质，调整金属粗糙度参数还原机械加工后的金属质感，对支架、握柄等木质部件赋予实木纹理材质，区分不同部件的材质属性提升模型真实感。结构设计上遵循带式制动器的工作原理，当向下扳动操纵杠杆时，杠杆绕支点转动带动制动钢带收紧，增大钢带与制动轮轮缘之间的正压力，从而产生摩擦力矩阻碍制动轮转动，实现制动功能；松开杠杆后钢带依靠自身弹性复位，解除对制动轮的约束。建模过程中对所有配合面进行了干涉检查，确保各运动部件在动作过程中不会出现结构干涉，铰接部位的转动副设置符合实际机械装配要求，整体模型完整还原了手动带式制动器的装配关系与工作原理，可用于机械原理教学演示、制动机构方案设计参考等场景。
