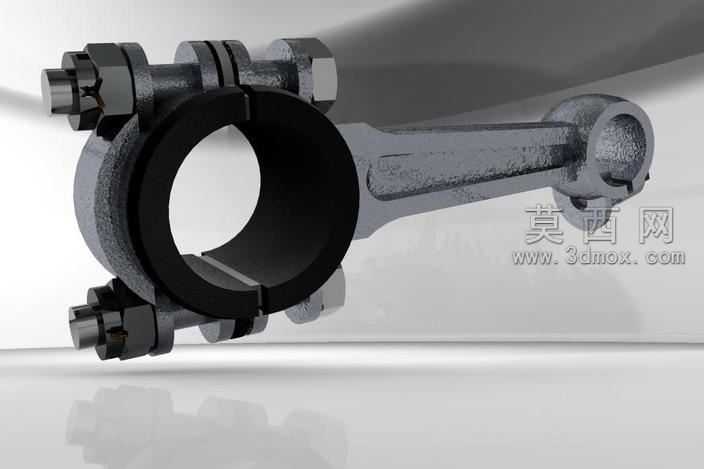

剖分式夹紧连接连杆结构三维建模作品

本作品为机械传动领域常用的剖分式夹紧连杆三维建模成果，建模过程遵循机械设计规范与三维建模逻辑，完整还原了该类连杆的全部结构细节。建模初期先梳理连杆的功能逻辑：该连杆一端采用剖分式抱箍夹紧结构，用于与配套轴类零件实现无键周向固定，另一端为带孔球头结构，用于与铰接销轴配合实现摆动传动，整体承担动力传递与运动轨迹约束的功能。建模阶段先绘制各部分的二维草绘截面，针对抱箍部分精准绘制两个半环的内外轮廓、螺栓过孔位置、定位止口的截面形状，保证剖分面贴合后同轴度符合设计要求；针对杆身部分采用变截面拉伸逻辑，还原杆身从抱箍端到球头端的截面渐变形态，兼顾结构强度与轻量化设计需求；针对球头端精准绘制铰接内孔、端部开槽的细节结构，还原铰接部位的装配避让空间。零件拆分建模阶段，分别完成连杆主体、六角头螺栓、六角螺母、防松垫片的独立建模，所有标准件均符合对应国标紧固件的尺寸规范，螺栓长度适配抱箍夹紧后的总厚度，螺母厚度、垫片尺寸均与紧固件规格匹配。材质与渲染阶段，为连杆主体赋予铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件的哑光磨砂金属质感，表面添加细微的铸造纹理提升真实感；为螺栓、螺母、垫片赋予调质钢材质，还原紧固件表面的氧化处理深色质感，同时区分不同零件的材质反光特性。装配阶段按照实际装配顺序完成约束，先将两个半环抱箍对齐剖分面，穿入螺栓后依次套入垫片、旋入螺母，添加合理的装配间隙避免零件干涉，同时还原抱箍内孔与被夹紧轴的配合关系。渲染阶段采用三点布光方案，主光从侧上方打亮零件主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒零件边缘提升立体感，背景采用浅灰色渐变突出金属零件的质感，最终呈现的效果清晰展现了剖分式连杆的夹紧结构、连接逻辑与各零件的配合关系，可作为机械结构认知、建模练习的参考案例，完整呈现了从结构分析、草绘绘制、零件建模、装配约束到材质渲染的全流程建模思路。
