机器人赛事用电池组件结构设计

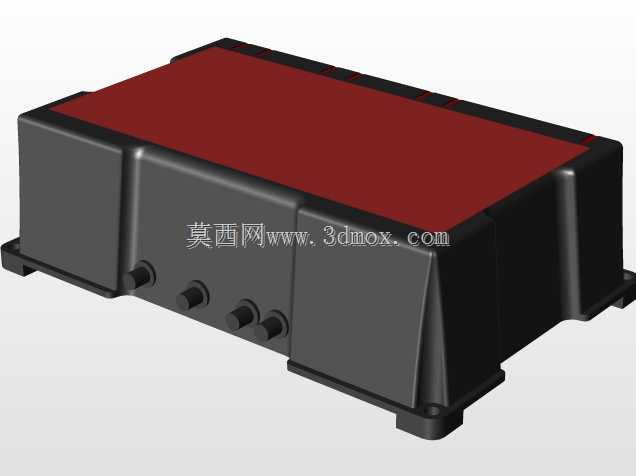

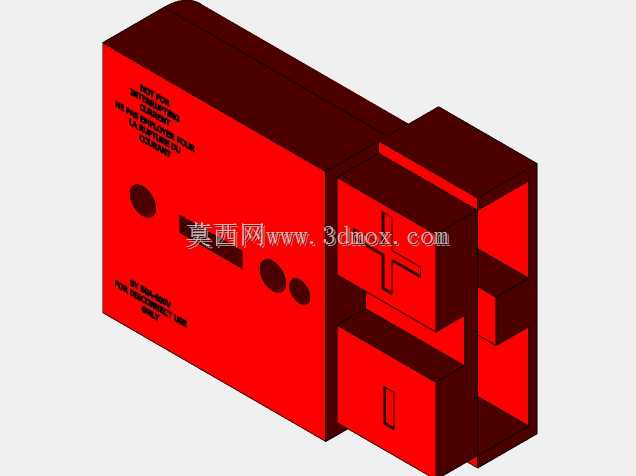

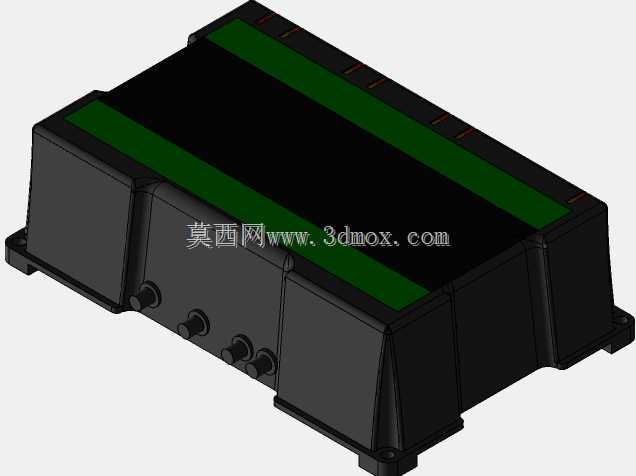

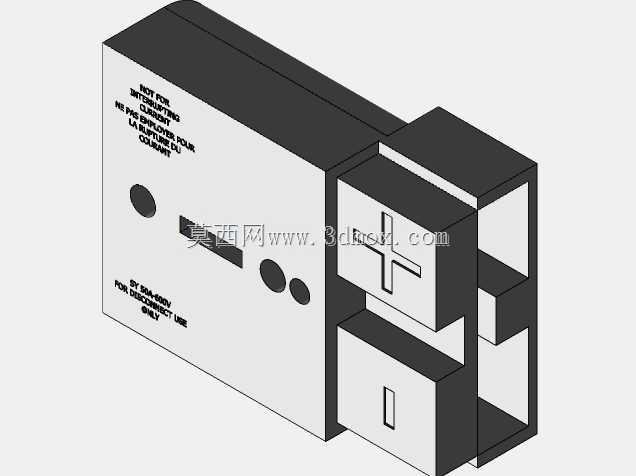

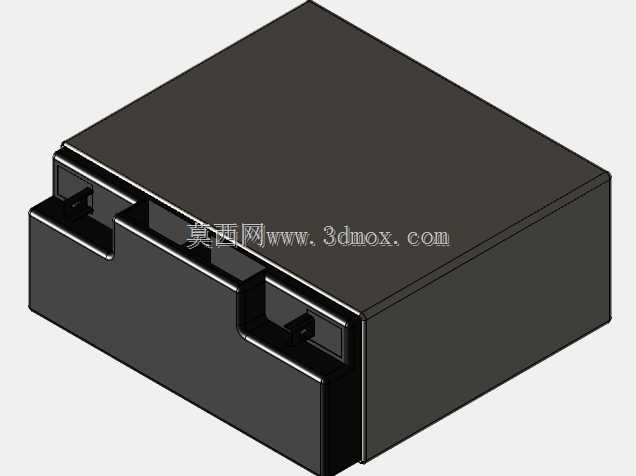

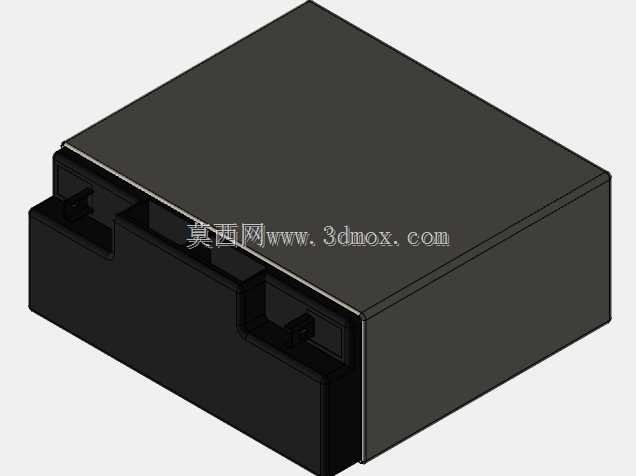

　　在青少年机器人竞赛、小型移动机器人研发测试场景中，供电单元的集成度、安装适配性直接决定整机的布局效率与运行稳定性，这套电池相关组件的设计，完全围绕小型竞赛机器人的紧凑安装空间展开，没有冗余的结构凸起，所有接口位置都做了防呆对位处理，避免现场调试、快速更换电池时出现接反的低级失误。整套组件包含三组电池充电器、12V规格机器人电池本体以及对应的电池连接器，各部件的外形轮廓都做了直角规整处理，方便在机器人框架内做贴装固定，不需要额外设计复杂的转接支架，电池本体的正负极端子采用凸起式十字与一字标识结构，哪怕在光线不足的调试现场，也能通过触感快速确认极性，不用反复核对丝印标注。充电器部分的壳体做了等壁厚设计，壁厚均匀控制在2mm，

　　既满足注塑成型的工艺要求，也能在跌落、碰撞时提供足够的结构强度，适配竞赛现场频繁搬运、快速插拔的使用强度，连接器部分的插拔行程做了限位设计，插入到位后会有明确的触感反馈，不会出现虚接导致的供电中断问题。从安装边界来看，电池本体的长宽高尺寸适配2英寸间距的铝型材框架安装孔位，底部预留了3mm的沉头安装孔位，可以直接用M3螺丝固定在机器人的底板或者侧立板上，不需要额外打孔调整位置，充电器的输出接口与电池输入接口的中心距做了统一对齐，多组充电器并排安装时，走线可以做到横平竖直，不会出现线缆弯折半径过小导致的内部线芯断裂问题。设计过程中特意规避了尖锐的外角结构，所有外露棱边都做了R0.5的圆角处理，避免调试过程中划伤操作人员，

　　同时也减少了碰撞时的应力集中点，提升部件的抗冲击能力。电池壳体表面的丝印区域预留了足够的平整面，方便后期标注电池容量、充电参数等信息，不会因为结构凹凸导致丝印模糊不清。连接器的插针采用镀金处理，降低长时间使用后的接触电阻，避免大电流放电时出现接插件过热的问题，适配机器人电机瞬时大电流拉载的使用需求，整套组件的结构拆分逻辑清晰，各部件之间的装配间隙控制在0.1mm，既满足装配公差要求，也不会出现装配后晃动旷量的问题。
