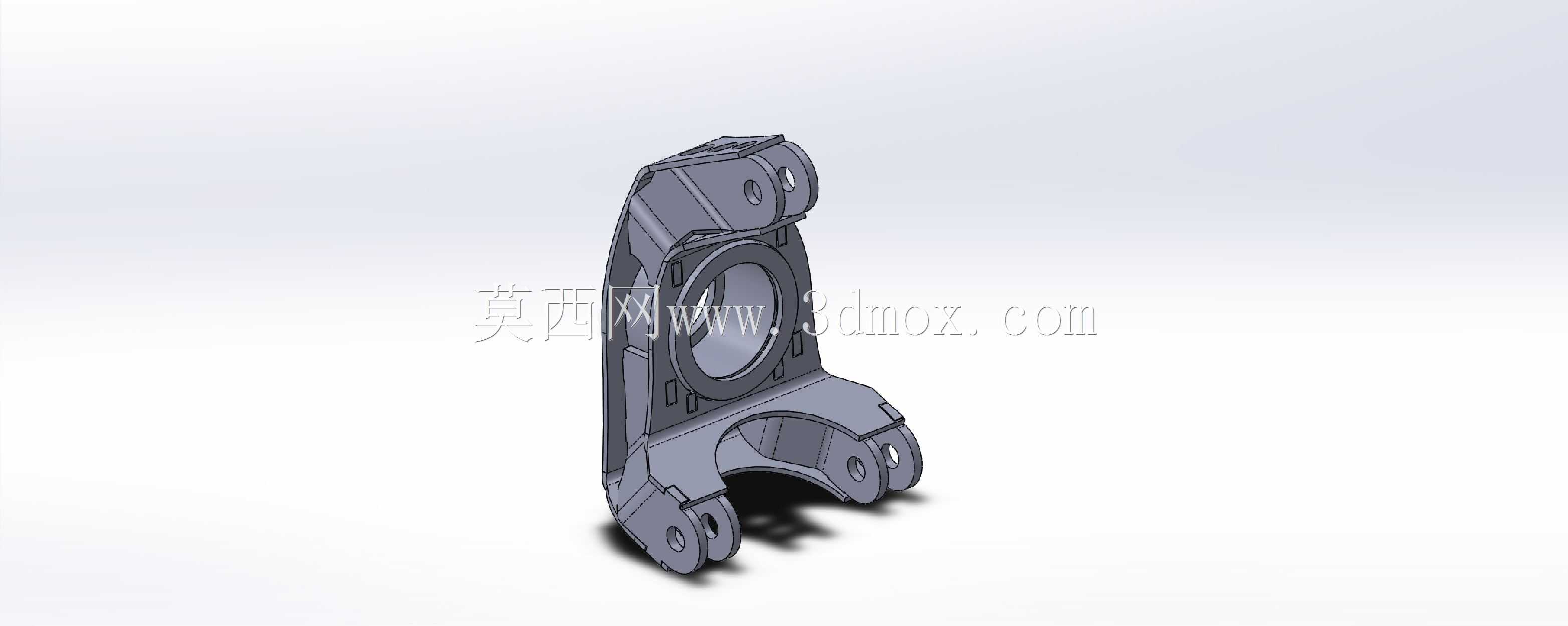

沙丘车后轮毂钣金结构设计

　　这款沙丘车后轮毂结构，是针对越野类小型非道路车辆后轮承载与传动需求开发的承载构件，核心适配2008款Can-Am欧蓝德车型的车轮轴承安装需求，在设计阶段充分考虑了小批量自制加工的工艺约束，没有采用常规轮毂的铸造成型方案，转而选用钣金拼接的结构形式，适配等离子切割、微型车床搭配CNC加工的小型加工场景，降低了单件生产的开模成本与工艺门槛。从功能定位来看，该构件同时承担三项核心作用：一是作为后轮轴承的安装载体，预留的轴承安装孔严格按照配合公差设计，保证轴承压装后无径向窜动，能够稳定传递车轮转动过程中的径向载荷与驱动扭矩；二是连接后悬架与车轮轮体，下部的分叉式安装耳位对应悬架摆臂的连接点位，上部的安装面适配制动系统与传动半轴的连接接口，

　　保证各系统装配后无运动干涉；三是承担越野工况下的冲击载荷，钣金折弯拼接的结构在关键受力位置做了翻边加强处理，在控制整体重量的前提下提升了结构抗冲击能力，避免沙丘车在非铺装路面跳跃、侧倾时出现结构断裂。设计过程中优先明确了安装边界尺寸：轴承孔的同轴度公差控制在0.02mm以内，保证轴承转动顺畅无卡滞；各安装耳位的孔位间距严格匹配原车悬架的安装点位，不需要额外改装即可直接替换原有轮毂构件；整体轮廓尺寸控制在后轮轮辋的内部空间范围内，避免与刹车卡钳、轮辐产生运动干涉。结构上采用多块钣金件切割后拼焊成型，所有外露边都做了倒角处理，避免应力集中，同时适配小型加工车间的设备能力，不需要大型铸造或锻造设备即可完成加工，对于越野车辆改装、小批量定制车型的轮毂开发有较强的参考价值，也可作为钣金类承载构件设计的参考案例，帮助结构设计人员理解工艺约束下的结构优化思路，平衡性能、成本与可加工性三者的关系。
