适配磁力钻的磁性钻杆开槽作业工装

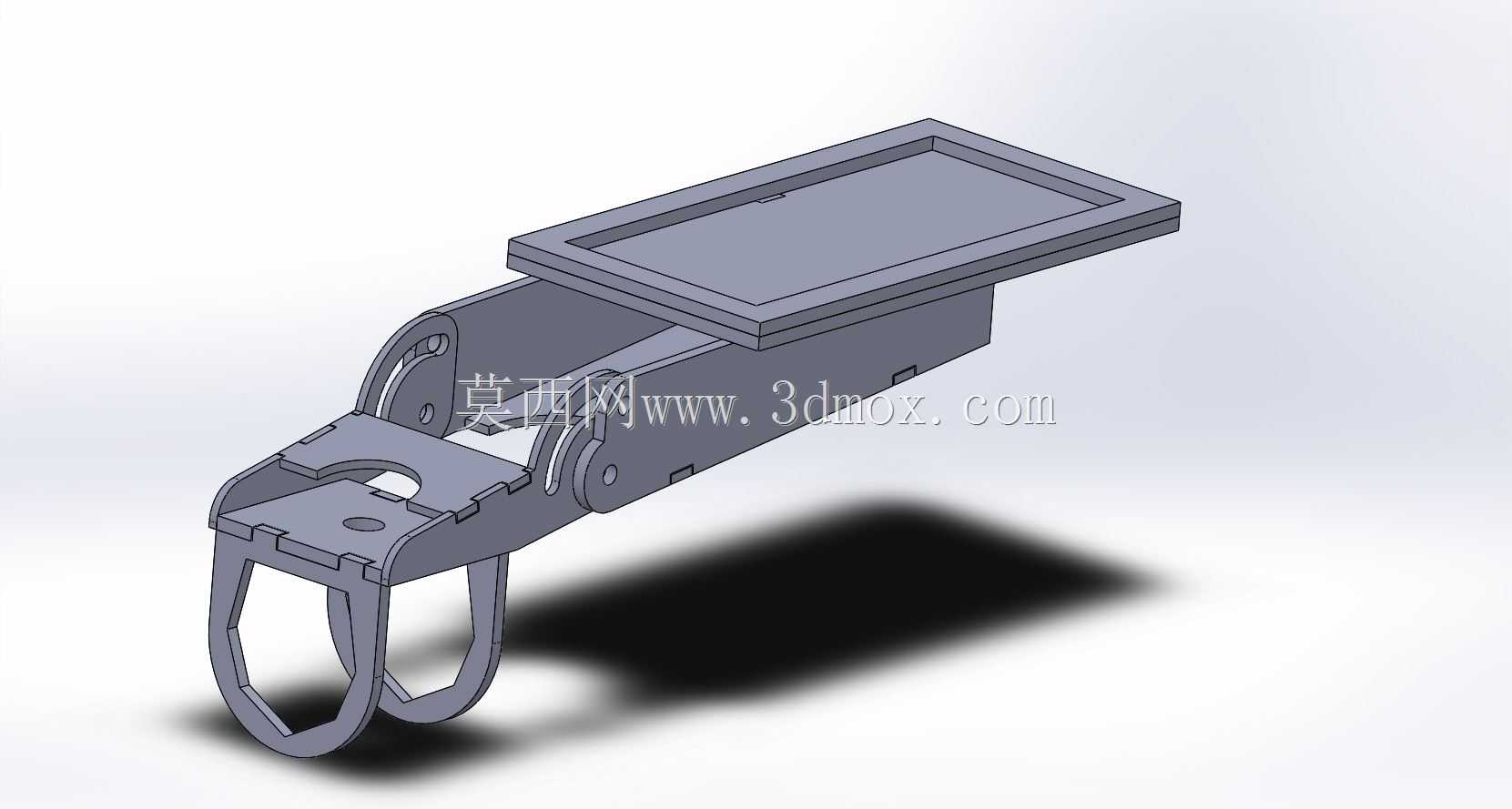

　　在现场钢结构加工、小型五金件批量开槽作业场景里，普通磁力钻受限于原厂夹具的固定范围，面对非标准直径的钻杆开槽需求时，经常出现夹持偏移、开槽角度偏差、加工过程中工件窜动的问题，这款磁性钻杆开槽工装就是针对这类低成本改造需求设计的配套结构。整个工装采用分体式钣金拼焊结构，所有板件均通过CNC等离子切割完成落料，切割后预留0.2mm的焊接收缩余量，避免焊接后整体安装孔位出现错位。工装前端设置双环式抱夹结构，抱夹的开合间隙匹配1/2英寸螺栓的锁紧行程，作业时将待加工钻杆穿入抱夹内，拧紧配套的螺栓螺母即可完成管道类工件的周向固定，抱夹内侧预留1mm的防滑压纹，可避免钻杆在开槽切削受力时出现周向转动。中部的连接臂采用折弯成型的槽钢结构，

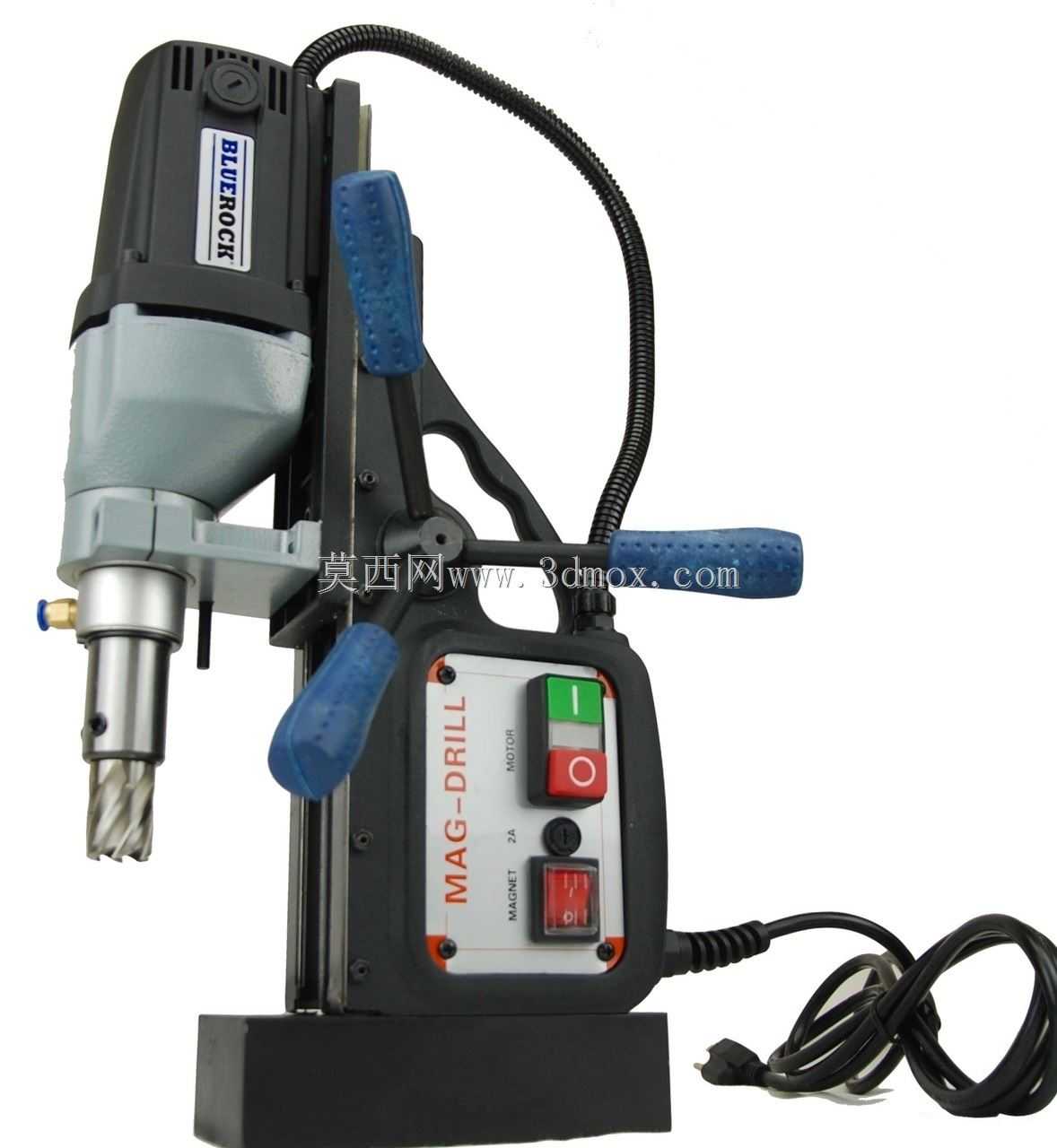

　　两侧对称布置的铰接孔用于连接角度调节结构，通过1/4英寸的锁紧螺栓可实现前端抱夹0-45度的角度调整，满足不同斜向开槽的加工需求，调整到位后拧紧螺栓即可锁死角度，不会因为切削振动出现角度偏移。后端的安装底座为平板式磁吸贴合结构，底座平面加工后平面度控制在0.1mm以内，可紧密贴合在磁力钻的工作台磁吸面上，依靠磁力钻本身的磁吸力完成整个工装的固定，不需要额外打孔安装，适配市面上绝大多数常规规格的便携式磁力钻。整个工装的焊接位置均采用连续角焊缝，焊后打磨掉焊渣与凸起余高，避免安装时出现干涉，所有螺栓安装孔均采用间隙配合设计，方便现场快速拆装更换易损部件。在实际作业中，不需要对原有磁力钻进行任何结构改造，

　　只需要将该工装吸附在磁力钻工作台上，调整好开槽角度后固定待加工钻杆，即可完成高精度的开槽作业，相比原厂定制夹具成本降低七成以上，同时适配的钻杆直径范围更广，适合小型加工门店、现场维修作业等场景使用，结构简单可靠，没有复杂的传动部件，日常维护只需要定期检查锁紧螺栓的预紧力即可，即使出现局部板件变形，也可以通过等离子切割替换对应板件快速修复，不需要整体更换工装。
