卡通风格Q版蒸汽战舰外观结构设计

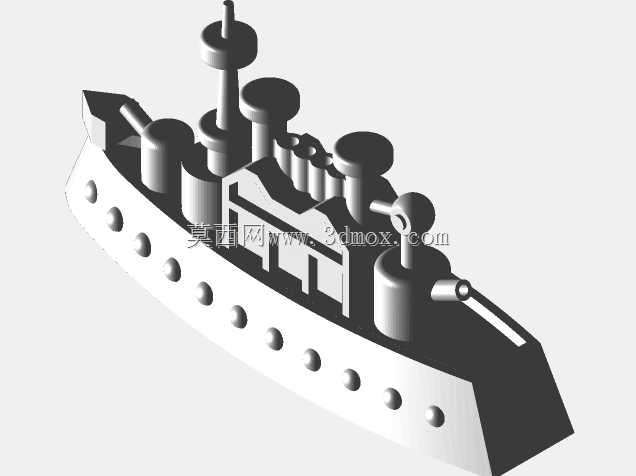

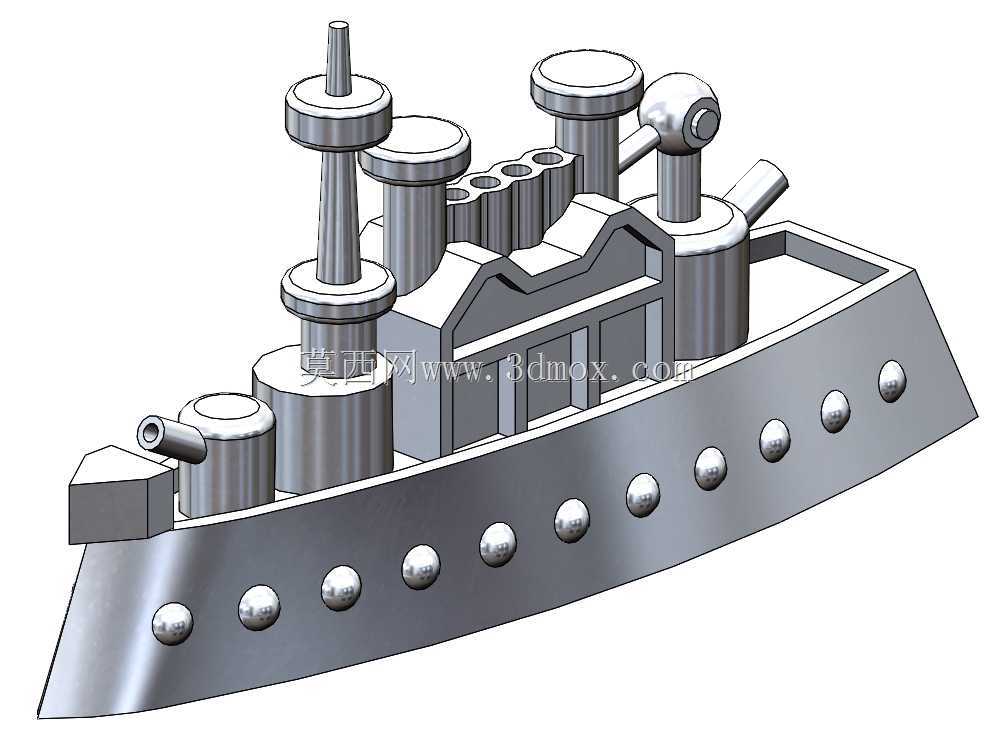

　　该模型采用Q版卡通化的比例设计，将传统无畏战舰的标志性元素做了缩比简化处理，整体轮廓圆润饱满，没有尖锐的棱角结构，适配文创周边、桌面摆件、儿童益智拼装玩具的开发需求，也可作为航海主题科普展项的互动演示载体。从结构设计逻辑来看，建模过程中优先保证了外轮廓的一体性，船身主体采用大弧面过渡的流线造型，舷侧的铆钉结构做了等距阵列的凸起处理，既还原了老式铁甲舰的外观特征，又避免了细碎结构带来的生产脱模难题，若用于注塑开模，可直接将船身作为主体分件，减少后续装配的对位公差。上层建筑的布局参考了早期蒸汽战列舰的舱室分布，将烟囱、舰桥、主炮塔、桅杆等核心识别部件做了等比例压缩，各部件的安装定位面都预留了0.2mm的装配间隙，不管是3D打印快速打样，

　　还是批量注塑生产，都能保证拼接后的结构稳定性。船身整体长宽比控制在2.3:1，重心位置设置在船身中下部，搭配底部平整的安装面，放置在平面上时不会出现侧倾问题，若要加装动力模块改做遥控玩具，可直接在船身内部预留的空腔位置放置电池与驱动电机，不需要额外破坏外表面结构。舰艏的撞角结构做了圆角钝化处理，符合玩具产品的安全设计规范，舰艉的甲板区域预留了拓展接口，可根据需求加装舰载机、救生艇等附加配件。炮塔结构采用可转动的连接设计，转轴位置的公差配合经过反复调整，既不会出现转动卡滞，也不会因为间隙过大出现松垮脱落的问题，烟囱部分的排气口做了内凹处理，可搭配烟雾模块实现仿真冒烟效果，适配不同场景的展示需求。建模时所有曲面都做了连续性检查，没有破面、重叠面等问题，导出不同格式文件时不会出现几何错误，结构设计师可直接在该模型基础上调整细节，适配不同的生产工艺要求，不需要重新搭建基础外轮廓。
