12VDC20A单刀双掷汽车电源继电器结构

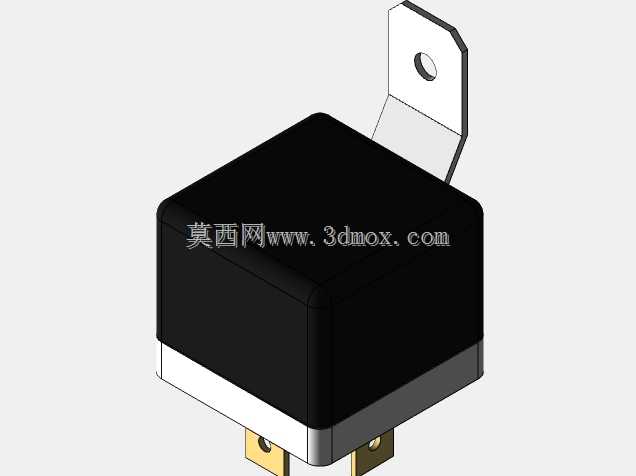

　　在车载低压配电、改装车加装电路、工业低压控制回路的设计选型中，12V规格的大电流单刀双掷继电器是极为常用的通断执行元件，这类元件承担着小电流控制大电流回路的核心作用，能够避免控制开关直接承载大电流导致的触点烧蚀、线路压降过大等问题，有效提升整套电路的运行可靠性。这款SPDT结构的电源继电器额定工作电压为12VDC，额定载流能力达到20安培，对应海拉4RD 003 520 081规格的量产元件，建模过程完全参照实物的装配尺寸与安装边界还原，能够直接用于整车电气布置、低压控制柜排布的干涉检查与装配模拟。从结构设计来看，该继电器采用方形塑封外壳作为主体防护结构，外壳底部设置金属安装固定支架，支架上预留标准圆形安装孔，

　　可直接通过M5规格螺栓固定在车身钣金、设备安装板的对应点位，安装时需要注意预留接线端的操作空间，避免接插件插拔时与周边结构产生干涉。继电器底部伸出的接线引脚采用标准插片结构，分别对应线圈供电端、公共触点端、常闭触点端与常开触点端，引脚的间距、伸出长度完全匹配行业通用的插接件规格，设计选型时无需额外定制接插件，可直接选用标准线束端插件完成装配。单刀双掷的触点结构让该继电器可同时实现两路回路的切换控制，在线圈未通电状态下公共端与常闭端保持导通，线圈得电后公共端切换至常开端导通，可实现灯光回路切换、附件电源通断、电机正反转触发等多种控制逻辑。建模过程中对继电器外壳的拔模角度、安装支架的折弯角度、引脚的位置度都做了精准还原，

　　外壳与底部金属基座的配合间隙、支架与外壳的连接结构都按照实物装配关系搭建，可直接用于生成工程图、做安装位的适配校核，也可用于电气教学演示中的结构展示。在实际车载应用场景中，这类继电器常被用于控制前照灯、散热风扇、燃油泵、车载改装附件等大电流负载，控制端仅需要很小的线圈电流即可驱动触点动作，能够将大电流回路的走线长度尽可能缩短，减少整车线束的重量与线路损耗，同时降低驾驶舱内控制开关的载流负荷，延长开关的使用寿命。在工业低压控制场景中，这类继电器也可用于小型直流电机的控制、电磁阀的驱动、信号回路的切换等场景，安装时需要注意继电器的安装方向尽量避免引脚朝上，防止凝露流入触点间隙导致绝缘性能下降，同时安装位需要远离高温热源，避免塑封外壳长期受高温影响出现老化开裂，触点部分的载流能力需要按照实际工况的峰值电流做降额选型，20安培的额定值适配持续工作电流不超过16安培的负载场景，短时冲击电流不超过30安培的工况可正常使用。
