嵌入式暗装通讯机柜拉手结构设计

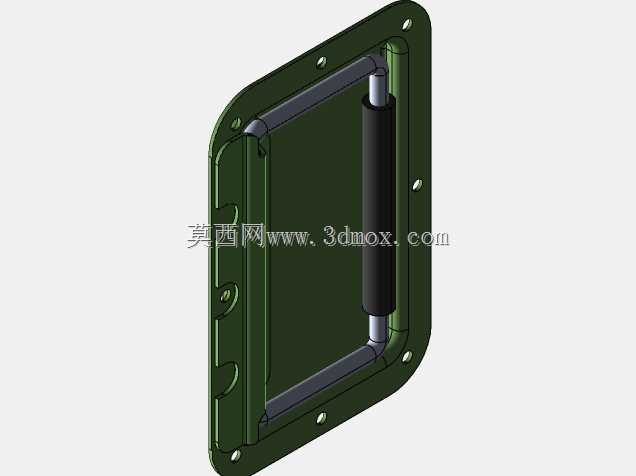

　　这类嵌入式拉手主要应用在通讯基站机柜、户外防护机箱、军用便携设备箱这类对安装面平整度有要求的场景，外装式拉手容易在运输、堆叠过程中发生勾挂，暗装结构完全嵌入安装面板内部，闭合后拉手外表面与安装面齐平，不会突出面板造成干涉，也能避免外力磕碰导致拉手变形失效。从结构设计来看，这款拉手采用翻转式握持结构，非使用状态下握杆完全收纳在底座的凹槽内，需要开启箱门时可将握杆翻出，握持部分做了滚花包覆处理，增大手部握持摩擦力，即便戴防护手套操作也能稳定施力，不会出现打滑脱手的情况。底座采用法兰式安装结构，四周预留沉头安装孔，安装时从面板正面将底座嵌入预先开好的安装槽内，通过沉头螺丝从正面锁紧固定，不需要在面板背部预留过多操作空间，适配厚度1.

　　5mm到5mm的冷轧钢、铝合金或者工程塑料面板，安装槽的加工公差可放宽到±0.2mm，底座侧边的定位凸台可以在安装时快速卡入槽位，避免安装过程中底座偏移，降低现场装配的对位难度。设计过程中重点考虑了户外使用的防护需求，底座与面板接触的位置预留了密封胶条安装槽，装配时加装发泡橡胶密封胶条，可以达到IP65级别的防护要求，避免雨水、粉尘从拉手安装缝隙进入箱体内部，保护箱体内的通讯元器件不受侵蚀。握杆的翻转转轴采用不锈钢材质，转轴与底座的配合间隙控制在0.1mm以内，既保证翻转动作顺畅无卡滞，又不会因为间隙过大出现晃动异响，握杆的翻转角度限位做在底座内侧，最大翻出角度为90度，刚好符合人体工学握持角度，施力时手腕不需要过度弯折，

　　长时间开关重型箱门也不会产生明显的疲劳感。考虑到通讯设备的维护场景，这类拉手需要承受频繁的开关操作，转轴位置做了耐磨衬套设计，经过上万次翻转测试也不会出现松旷或者磨损掉屑的问题，握杆内部采用金属骨架增强结构，外部包覆防滑绝缘材质，即便箱体出现意外漏电的情况，也能为操作人员提供基础的绝缘防护，避免触电风险。安装边界方面，底座整体为圆角矩形结构，四个安装孔对称分布，安装时只需要在面板上加工对应尺寸的矩形沉槽，不需要做复杂的异形加工，普通的数控冲床或者激光切割机都能一次加工成型，不需要后续的二次修边工序，能有效降低面板的加工成本，适配各类标准通讯机柜、户外设备箱的改装与全新设计选型需求。
