NIELSON-SESSIONS重型工业提升手柄结构

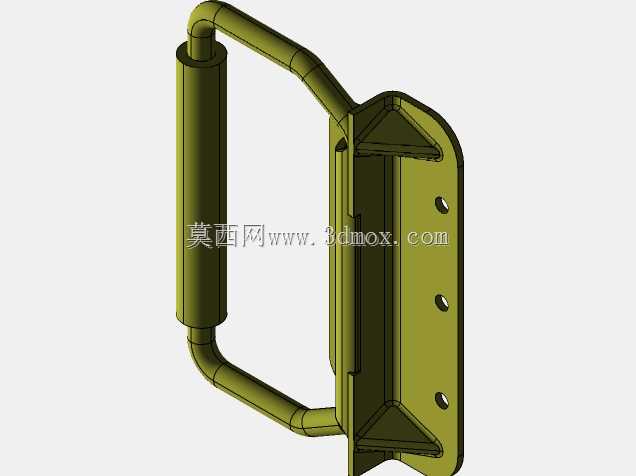

　　这款提升手柄多用于需要频繁启闭、带一定自重的工业舱门、设备检修盖板、重型机箱侧门场景，在轨道交通车载柜体、工业设备防护舱、户外箱式设备的启闭结构中十分常见，操作时可承受垂直方向的提拉载荷，同时兼顾侧向的限位受力，避免启闭过程中把手出现形变或连接失效。从结构设计来看，手柄采用U型弯管握持段搭配竖向转轴的组合结构，握持段的管径经过人机工程校核，成年人单手握持时可完全包覆，施力过程中不会出现硌手或打滑的问题，弯管两端与转轴套采用一体化衔接结构，消除了拼接焊缝带来的应力集中风险，长期反复提拉也不会出现焊缝开裂的问题。安装基座采用带三角加强筋的折边板式结构，三个安装孔沿基座竖向等距排布，安装时可通过螺栓直接固定在设备门板的预设安装位上，

　　三角加强筋分别设置在基座上下两端与握持段衔接的位置，可将提拉时的载荷均匀分散到整个安装板面，避免局部应力过大导致基座变形或安装孔撕裂。转轴部分采用间隙配合的套式结构，手柄可绕竖向转轴实现90度以上的转动，非使用状态下可自然垂落贴靠在门板侧面，不会突出设备表面造成磕碰，使用时向上扳动即可带动联动锁止结构实现门板解锁，配合提拉动作完成门板开启。设计过程中充分考虑了户外使用的工况，整体结构无多余的凹槽或缝隙，不会积存雨水或灰尘，转动配合位置预留了润滑脂存储间隙，长期使用也不会出现卡滞问题。安装边界上，基座的安装孔位间距符合通用工业柜体的安装标准，不需要对现有门板进行额外打孔改造即可直接替换同规格的老旧手柄，握持段的转动半径经过严格核算，

　　转动过程中不会与门板上的其他凸起构件发生干涉，提拉行程匹配常规重型门板的解锁行程，操作时不需要额外施加过大的力即可完成解锁与提拉动作，即便是戴防护手套的作业人员也可顺畅操作。整个构件的受力路径经过反复优化，从握持段受力到转轴传递，再到安装基座分散到门板，整个力流路径顺畅无突变，可承受数百牛的垂直提拉载荷，完全满足工业场景下重型启闭部件的操作需求。
