HELLA单刀双掷24V直流5A车用继电器结构

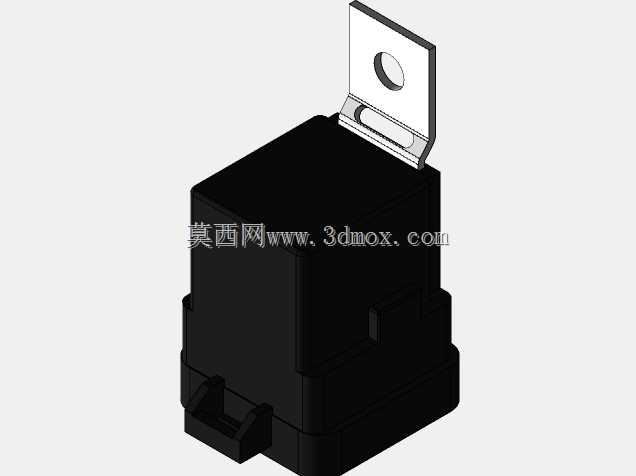

　　这款单刀双掷结构的24V直流线圈继电器，核心适配24V供电体系的商用车、工程作业车辆、特种装备的电气回路控制场景，日常承担小电流信号控制大电流负载通断的核心作用，可直接控制车灯、散热风机、小型电磁阀、车载辅助用电设备的供电回路，避免控制开关直接承载大电流出现烧蚀粘连问题，大幅提升车载电气系统的操作安全性与使用寿命。从结构设计逻辑来看，整体采用方型塑封外壳做主体防护，外壳选用耐高低温、抗振动的工程塑料注塑成型，能够适配车载场景下-40℃到85℃的宽温工作环境，同时抵御行车过程中的持续振动、路面飞溅泥水、机舱内油污侵蚀，保障内部触点与线圈结构的长期稳定性。顶部伸出的带安装孔金属固定挂耳，是安装定位的核心结构，

　　挂耳与外壳主体做了嵌件注塑一体化连接，避免长期振动下固定结构松脱，安装孔的孔径匹配车载常用的M6固定螺栓，安装时可直接固定在车身钣金、电器舱安装支架上，固定后整体不会出现晃动位移，接插端位于壳体下部，采用标准车用接插件引脚布局，引脚间距做了防呆设计，装配时不会出现插反错位的问题，接插后配合接插件自带的锁止结构，可避免行车振动导致的接插件松脱断电。内部结构上，线圈采用漆包线多层密绕结构，额定工作电压24V直流，触点额定承载电流5A，单刀双掷的触点布局可同时实现常开、常闭两路回路的切换，满足不同控制逻辑的接线需求，触点选用银合金材质，具备良好的耐电弧烧蚀性能，可承受频繁通断的工作工况，不会在短时间内出现触点氧化、接触电阻过大的问题。

　　建模过程中严格还原了实物的安装边界尺寸，外壳的长宽高比例、固定挂耳的弯折角度与安装孔中心距、下部接插件的引脚位置与突出高度都完全匹配实物测量参数，结构设计人员在做车载电气舱布局、线束走向设计时，可直接调用该模型做装配干涉检查，提前预判安装空间是否充足，接插件与周边线束、结构件是否存在干涉问题，也可基于该模型调整安装支架的开孔位置、固定角度，省去实物测量测绘的重复工作，提升电气系统集成的设计效率。需要注意的是，该继电器的负载承载能力为5A，仅适用于小功率车载用电设备的控制，若要驱动更大功率的负载，需要配合中间继电器做二级控制，避免触点过载烧蚀，建模时也还原了外壳表面的细微脱模斜度、底部的卡扣定位结构，完全匹配量产实物的细节特征，可直接用于装配仿真、数字样机搭建等工作场景。
