HELLA 8JA715606001款带线继电器插座

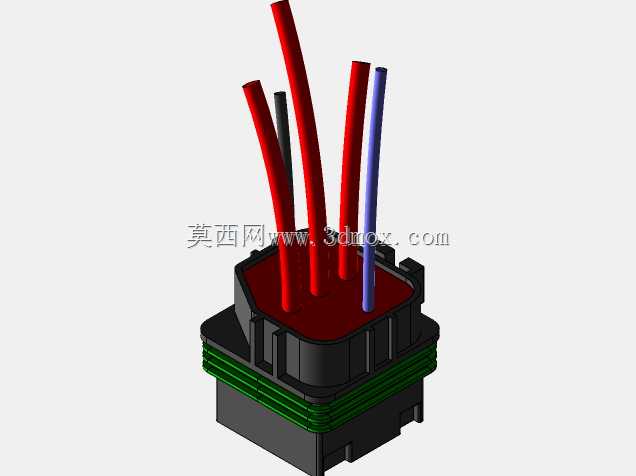

　　这款带引出线的继电器插座，主要适配HELLA 8JA 715 606 001规格继电器，在车载电气改装、工程机械电控回路、工业控制柜布线场景中使用频率极高，核心作用是为插拔式继电器提供稳定的接线载体，避免继电器引脚直接受力断线，同时通过预制线束降低现场接线的错接概率。从结构设计来看，插座本体采用黑色耐温工程塑料注塑成型，基座外侧设置多道环形密封槽，配套绿色橡胶密封圈，可满足IP67级别的防尘防水要求，适配发动机舱、户外设备等存在溅水、粉尘的恶劣安装环境，不会因为水汽侵入导致引脚氧化接触不良。内部嵌装的导电插片采用锡磷青铜材质冲压成型，表面做镀锡处理，既保证足够的接触弹力，降低继电器插拔后的接触电阻，也能抵御长期通电带来的氧化腐蚀，

　　适配12V/24V低压电控系统的载流需求，单回路可稳定承载20A以内的持续工作电流。引出线部分采用多股铜芯交联聚烯烃绝缘线，红黑蓝三色线芯分别对应常开触点、公共端、常闭触点的常规接线定义，线皮耐温范围覆盖-40℃到125℃，可适配车载、户外设备的宽温工作环境，线芯与内部插片采用压接后注塑包胶的工艺固定，避免线束受拉拽时出现线芯脱落的问题。安装边界上，插座整体为方形基座结构，侧面预留卡扣安装位，可直接卡装在标准继电器安装支架上，无需额外打孔固定，基座的外形尺寸匹配对应继电器的插脚间距，插合后继电器与插座的贴合面无明显间隙，配合密封圈可实现整体密封。设计过程中优先考虑了现场装配的便利性，预制线束长度预留了足够的布线余量，

　　接线端无需额外处理插脚，直接将线束对应接入控制回路即可完成安装，相比裸插脚的继电器接线方式，可减少60%以上的现场接线工时，同时避免接线过程中焊锡脱落、螺丝压接不牢带来的回路故障。在结构强度设计上，插座基座的壁厚做了均匀加厚处理，插片周围设置加强筋，避免继电器多次插拔后出现基座开裂、插片松动的问题，密封圈的压缩量控制在合理区间，既保证插合后的密封性能，也不会因为插拔阻力过大导致现场装配困难。
