汽车车轮连接用法兰盘结构设计

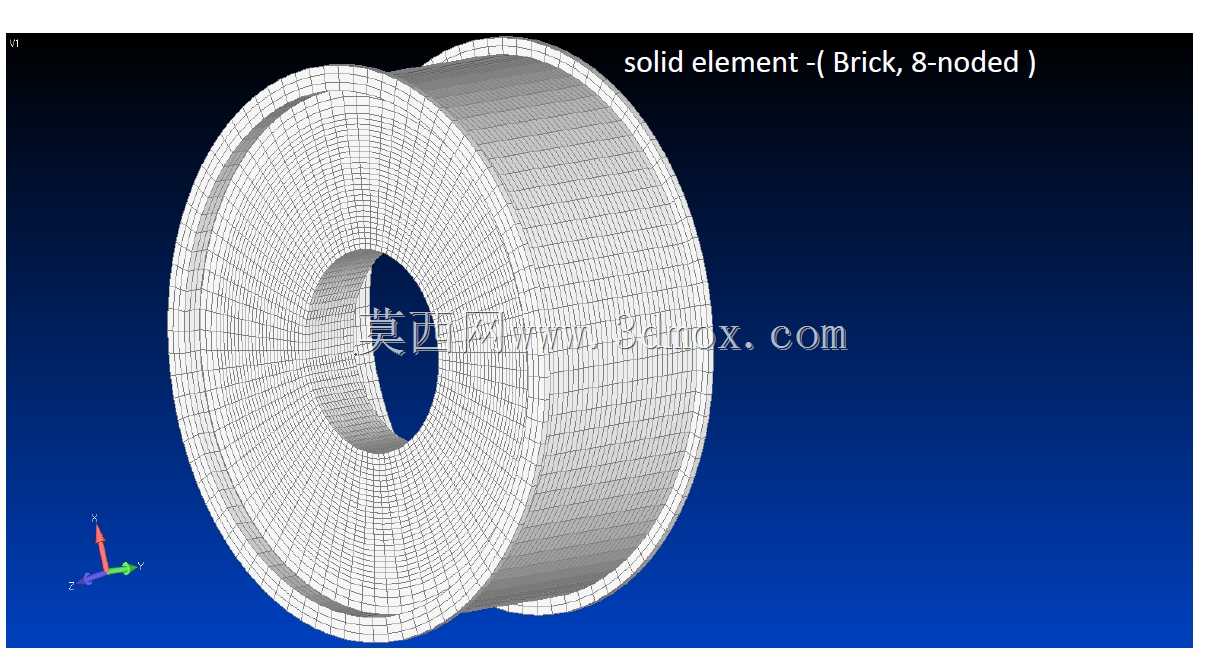

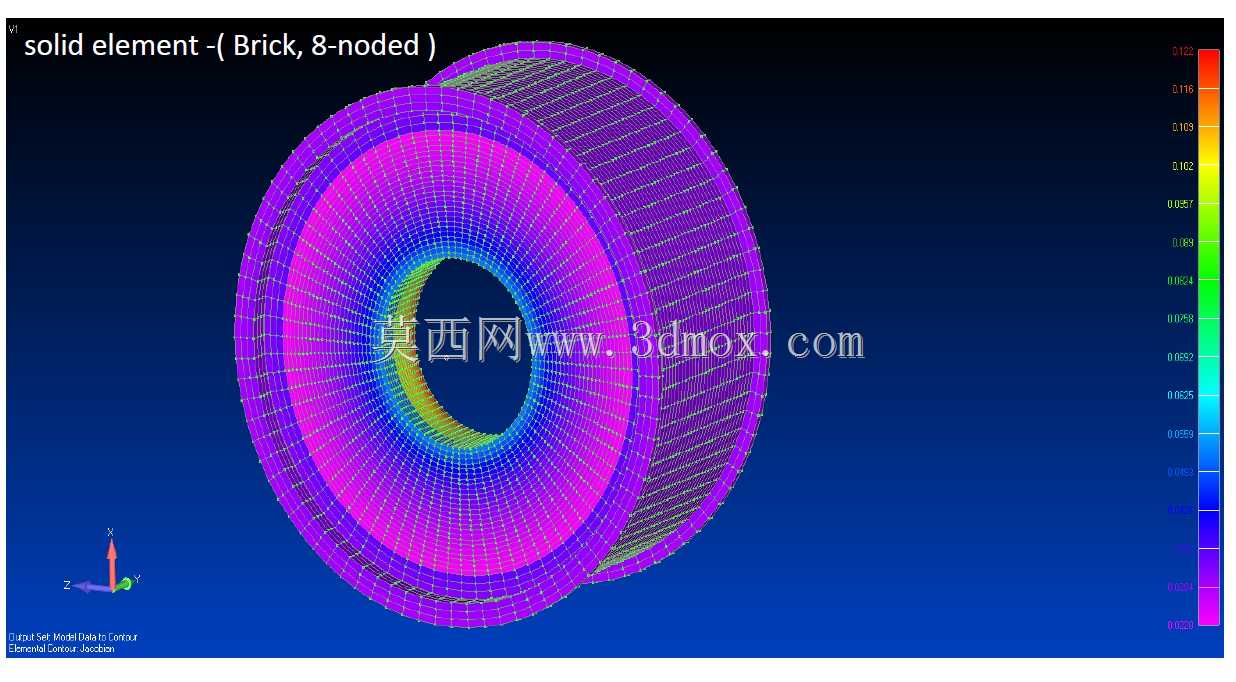

　　车轮法兰盘是车辆行走系统中承担轮毂与车轴刚性连接的核心受力部件，日常工况下需要同时传递驱动扭矩、承载整车垂向载荷，还要抵消车辆过弯、颠簸路面产生的交变侧向力与冲击载荷，在商用车、乘用车的底盘行走机构中都属于不可替代的关键连接件。从结构设计逻辑来看，这类法兰盘采用盘式回转体构型，中心设置与车轴轴头配合的基准通孔，孔位公差需要严格匹配轴径的过渡配合要求，保证装配后无径向窜动；盘体环形端面上均匀分布螺栓过孔，孔位的位置度公差直接决定车轮安装后的动平衡表现，若孔位偏差超差，高速行驶时会引发车轮抖动、方向盘震颤等问题。设计过程中采用实体单元做网格划分的有限元分析，对盘体从中心孔到外缘的应力分布做逐层校核，针对螺栓孔周边、

　　盘体与轴颈过渡的圆角区域做应力集中优化，避免长期交变载荷下出现疲劳裂纹。从安装边界来看，法兰盘的轴向厚度需要匹配轮毂轴承的安装间距，过厚会导致车轮安装位外移，改变原厂轮距参数，影响转向机构的阿克曼角特性，加剧轮胎偏磨；过薄则会降低连接刚性，大扭矩输出时存在连接面打滑、螺栓剪切断裂的风险。盘体的外缘直径需要匹配对应轮毂的中心孔定位尺寸，保证轮毂与法兰盘实现止口定位，而非仅靠螺栓承受剪切力，这一设计细节能大幅降低螺栓的受力负荷，延长连接副的使用寿命。实际应用中，这类法兰盘也常用于轮距改装场景，通过匹配不同厚度的法兰盘调整车轮外凸量，在不更换轮毂的前提下适配更宽的轮胎，提升车辆过弯时的侧向支撑性，

　　但改装场景下更需要严格控制法兰盘的材质与加工精度，避免因强度不足引发行驶安全隐患。建模过程中对盘体的网格做了分层细化，尤其是应力梯度较大的过渡区域，保证仿真结果能准确反映实际受力状态，为后续的材质选型、热处理工艺制定提供数据支撑，比如根据应力峰值选用对应牌号的调质钢材，表面做磷化或镀锌处理提升防锈能力，应对雨雪天气、融雪剂侵蚀等复杂使用环境。
