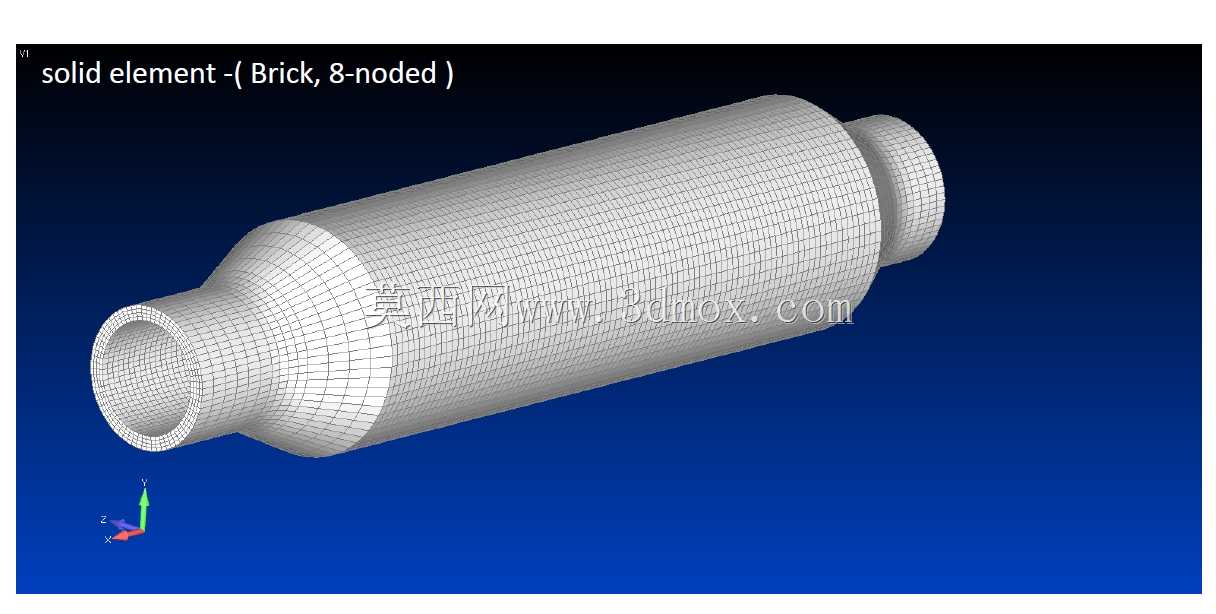

基于femap构建的八节点砖单元管状网格结构

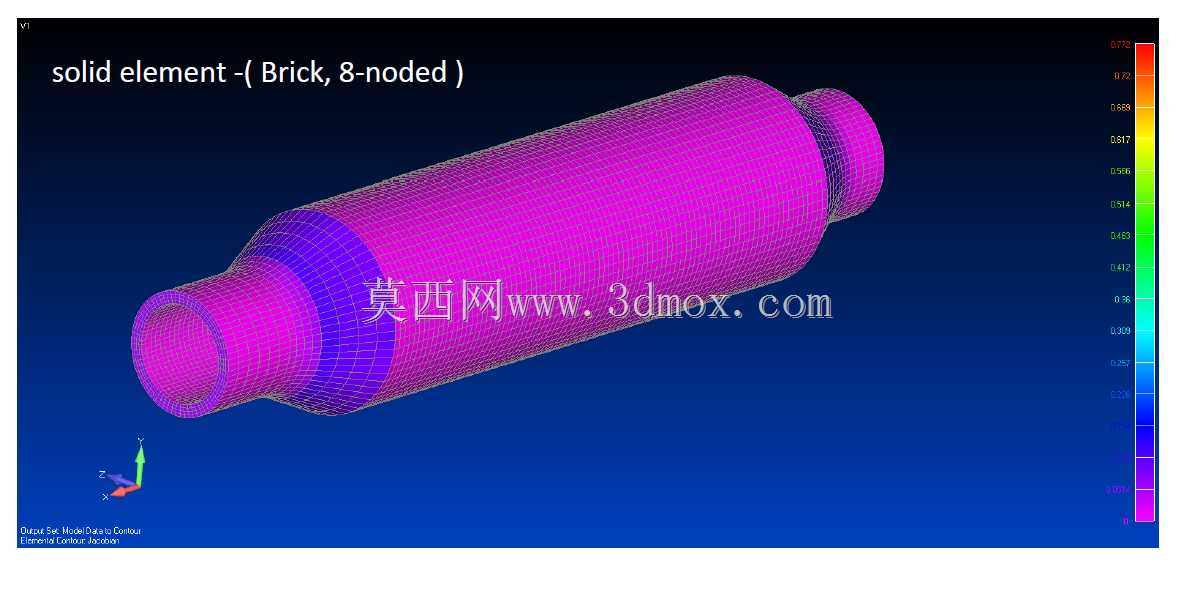

　　该管状网格结构主要面向流体输送管路、承压管件的有限元前处理建模场景，在化工管路应力校核、液压系统管路形变分析、汽车排气系统流固耦合仿真等工程领域均有实际应用价值，可直接导入求解器完成静力学、动力学以及流体域耦合的计算工作，省去工程师手动划分网格的重复劳动。模型采用八节点六面体实体单元（Brick单元）完成网格离散，这类单元在计算管件受内压、轴向拉压、径向载荷作用下的应力分布时，相比四面体单元拥有更高的计算精度，同时单元节点数更少，能在保证计算准确度的前提下有效控制整体计算规模，适配中等配置工作站的仿真计算需求。从结构设计逻辑来看，建模阶段优先保证了管壁区域网格的正交性，沿管件轴向、径向、周向的单元排布规整，无畸变单元，

　　尤其是在管径变化的过渡段，网格尺寸做了平滑过渡处理，避免出现单元长宽比过大、内角超出合理范围的问题，可有效降低仿真计算时的应力奇异风险。管件两端保留了等径直段作为安装边界，可直接在仿真模块中对接法兰约束、管路接头连接的边界条件设置，无需额外对网格进行切割修整；中间变径段的网格沿壁厚方向布置了三层单元，能够精准捕捉管壁内外侧的应力梯度变化，满足承压管件强度校核时对壁厚方向应力计算的精度要求。从外形尺寸适配性来看，该网格模型的单元尺寸经过统一校准，可根据实际工程的管件规格进行等比例缩放，缩放后单元质量不会出现明显劣化，能够适配不同通径、不同壁厚的管状构件仿真需求；网格节点编号连续规整，在进行边界条件批量加载、载荷步设置时，

　　可通过节点选择集快速完成对应区域的参数设置，大幅提升前处理阶段的工作效率。在实际工程应用中，这类预划分完成的管状网格可直接用于管件的疲劳寿命计算、振动模态分析、热应力耦合计算等场景，工程师只需根据实际工况赋予对应材料参数、设置载荷与约束条件即可提交求解，无需花费数小时进行几何清理、网格划分、质量检查的重复性工作，尤其适合多规格管路方案对比阶段的快速仿真验证，能够有效缩短产品研发阶段的仿真迭代周期。
