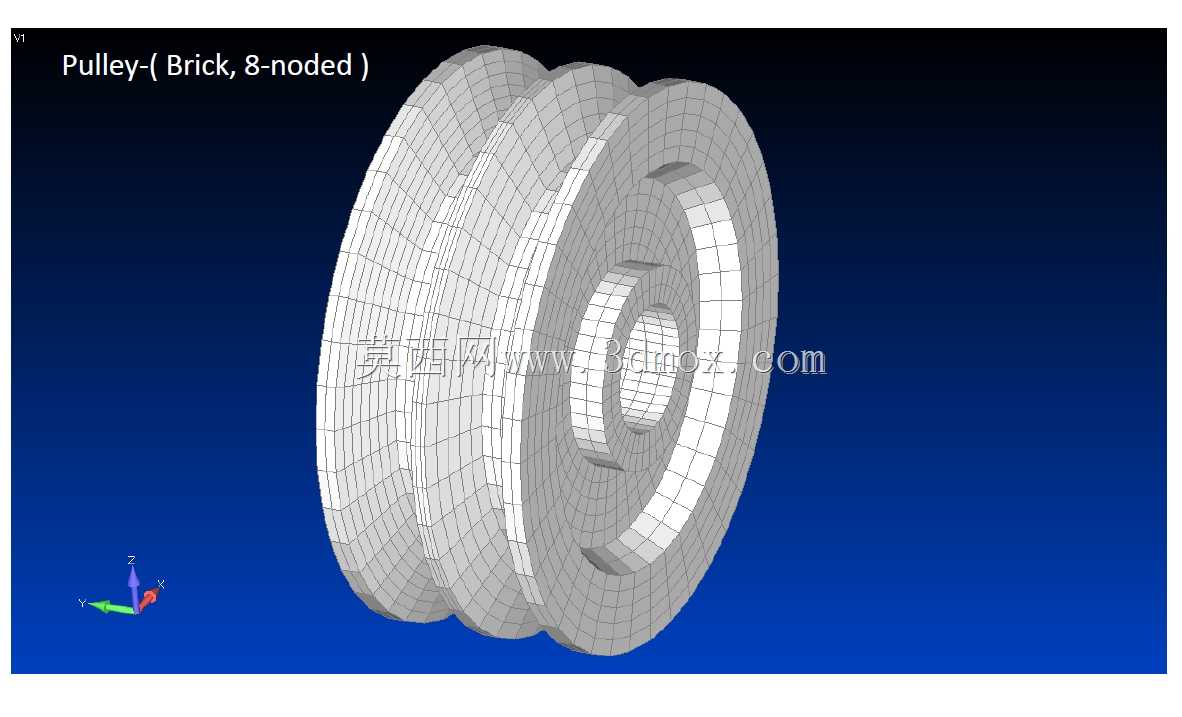

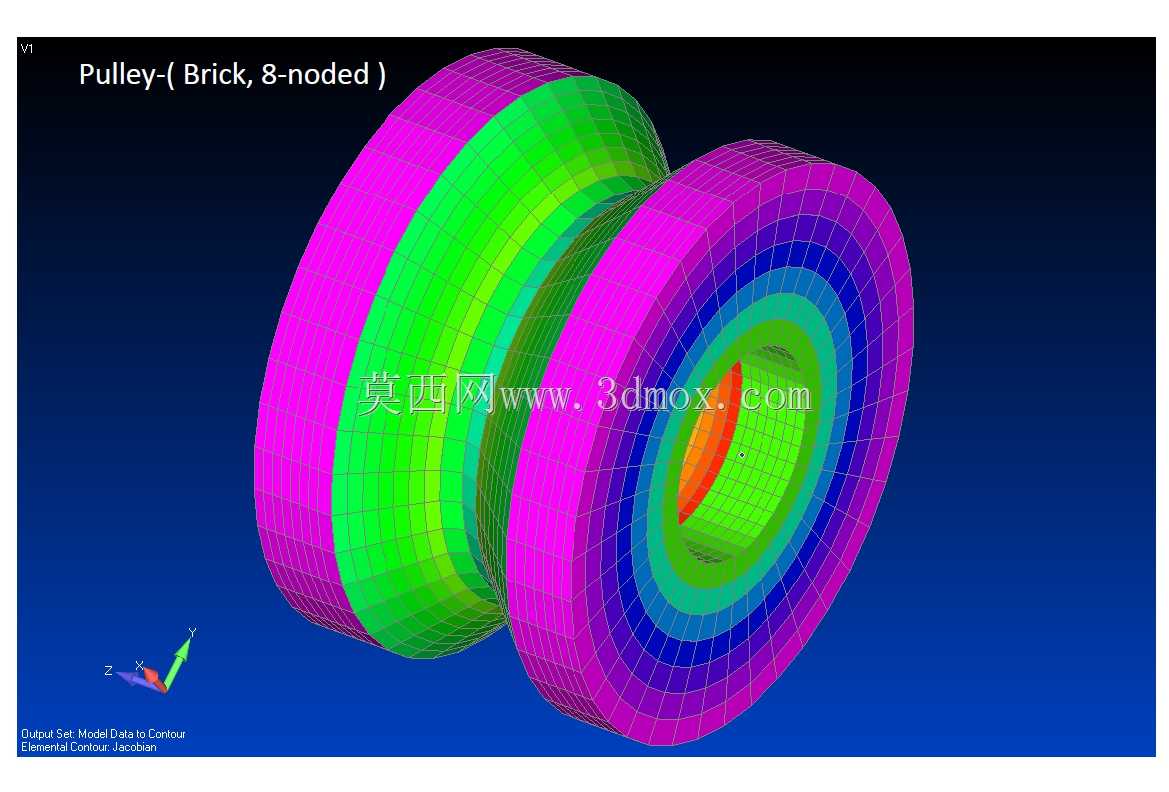

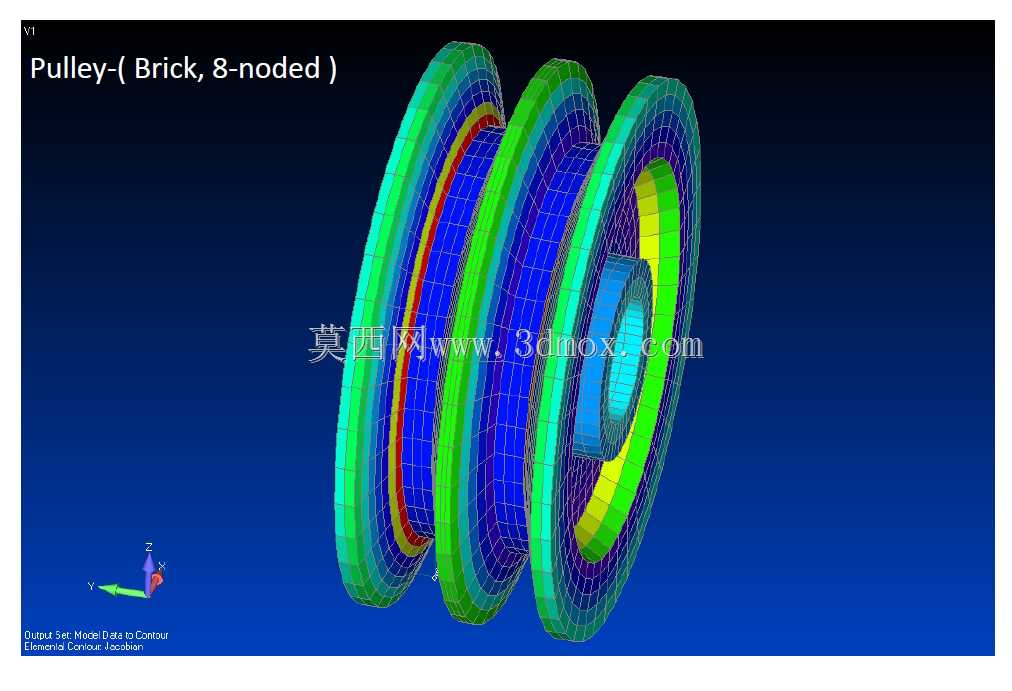

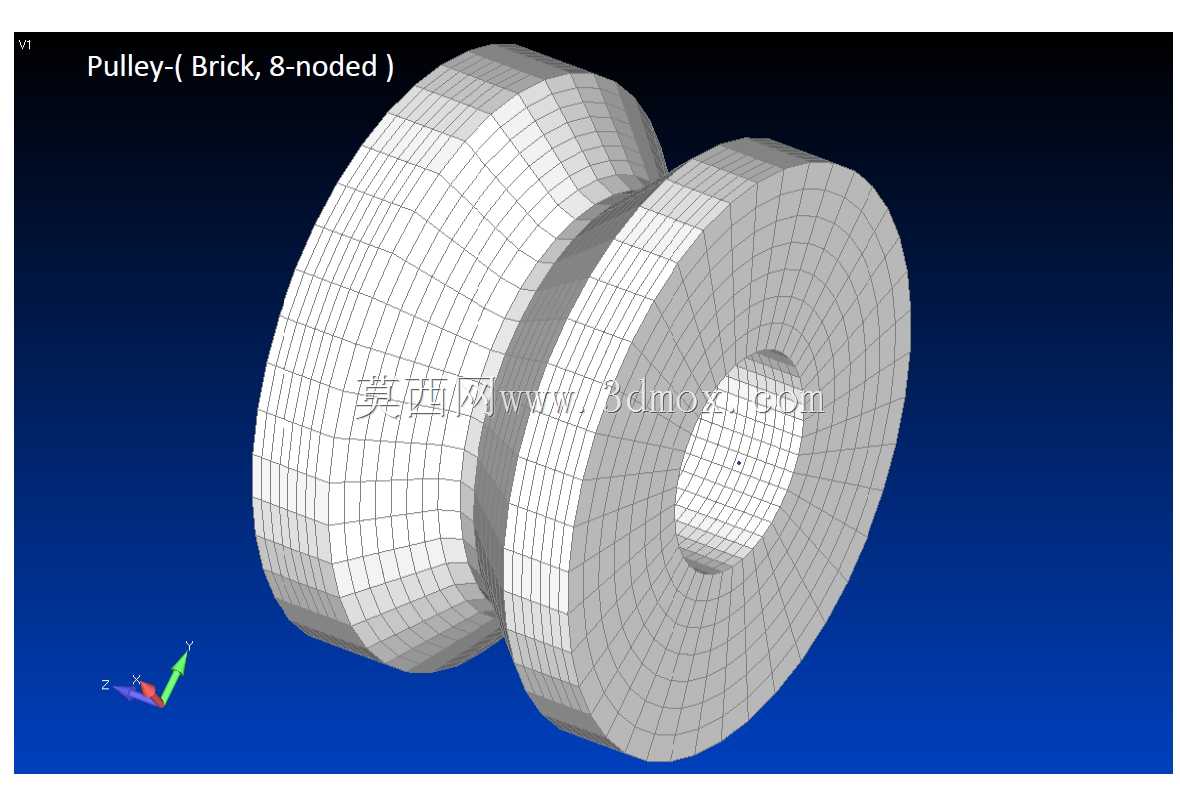

多槽皮带轮啮合传动结构仿真模型

　　带传动是工业现场应用极广的动力传递形式，多槽皮带轮的啮合精度直接决定传动系统的运行稳定性、噪声水平与使用寿命，这套结构可覆盖从普通物料输送线、中小型机床主轴传动到风机、水泵类负载的动力传递场景，相比单槽带轮，多槽结构能在同等安装空间下传递更大扭矩，同时降低单根皮带的载荷峰值，减少皮带打滑、过早疲劳失效的概率。从结构设计逻辑来看，轮体采用多道平行V型槽布局，槽型角度严格匹配常用三角带的截面楔角，保证皮带嵌入后接触面均匀贴合，避免局部应力集中导致的皮带磨损加剧；轮缘与轮毂之间设置合理的辐板厚度，既保证轮体高速旋转时的结构刚度，抑制旋转颤振，又能控制整体重量，降低转动惯量，减少电机启动瞬间的冲击载荷。安装边界层面，

　　轮体中心的轴孔按照标准公差带设计，可适配常用直径的传动主轴，轴孔侧预留键槽安装位，保证扭矩传递过程中轮体与主轴无相对滑动；轮体的轴向尺寸经过优化，多槽布局下的总宽度控制在合理范围，不会过度占用传动箱的轴向安装空间，安装时只需保证主从动轮的端面共面度在允许公差内，即可避免皮带运行时的偏磨、掉带问题。从功能特性上看，该啮合结构在运行时，皮带与轮槽的接触为面接触形式，相比齿轮啮合的硬接触，能缓冲传动系统的振动冲击，适合有一定冲击载荷的工作场景；同时多槽设计允许单根皮带出现轻微磨损时，剩余槽位的皮带仍能维持基础动力传递，不会出现瞬间传动失效的问题，提升了设备运行的冗余可靠性。设计过程中需要重点关注轮槽的节圆直径匹配，

　　主从动轮的节圆尺寸比直接决定传动比的准确性，建模时需要严格控制轮槽的分度位置，保证每道槽的节圆处于同一径向平面，避免运行中各根皮带的线速度不一致，导致皮带之间出现相互拖拽、额外磨损的问题；另外轮体的边缘做了小倒角处理，既可以避免安装时划伤皮带，也能减少高速旋转时的风阻噪声。
