通讯连接插头啮合仿真分析结构

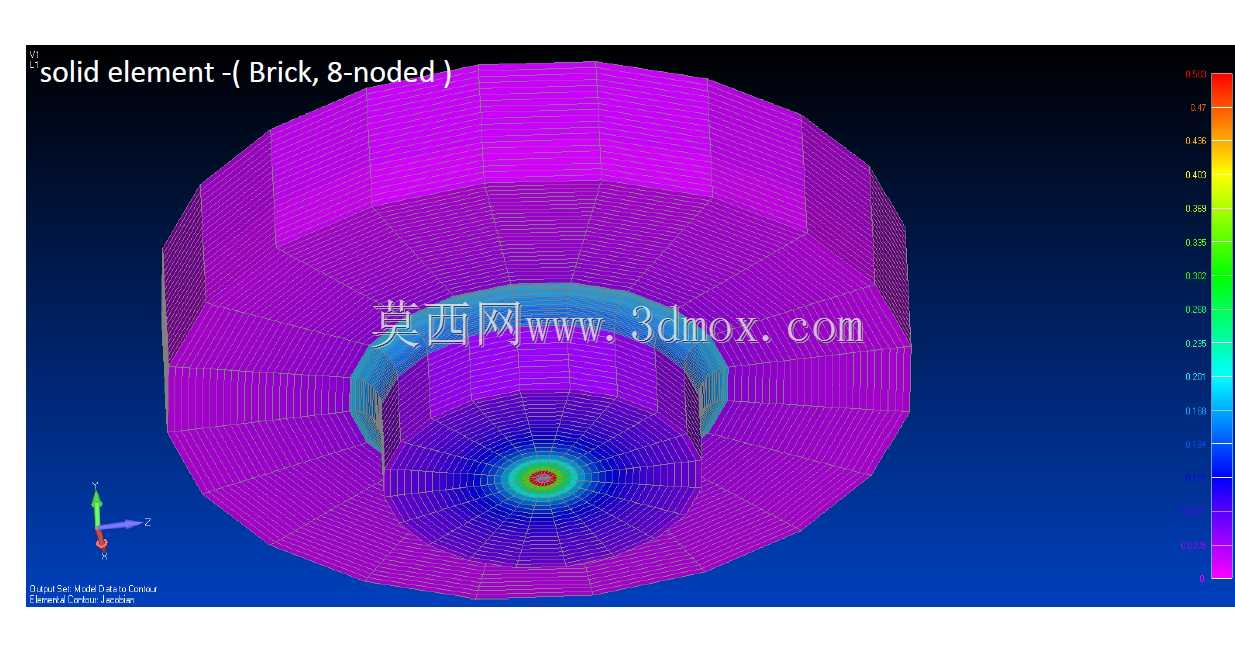

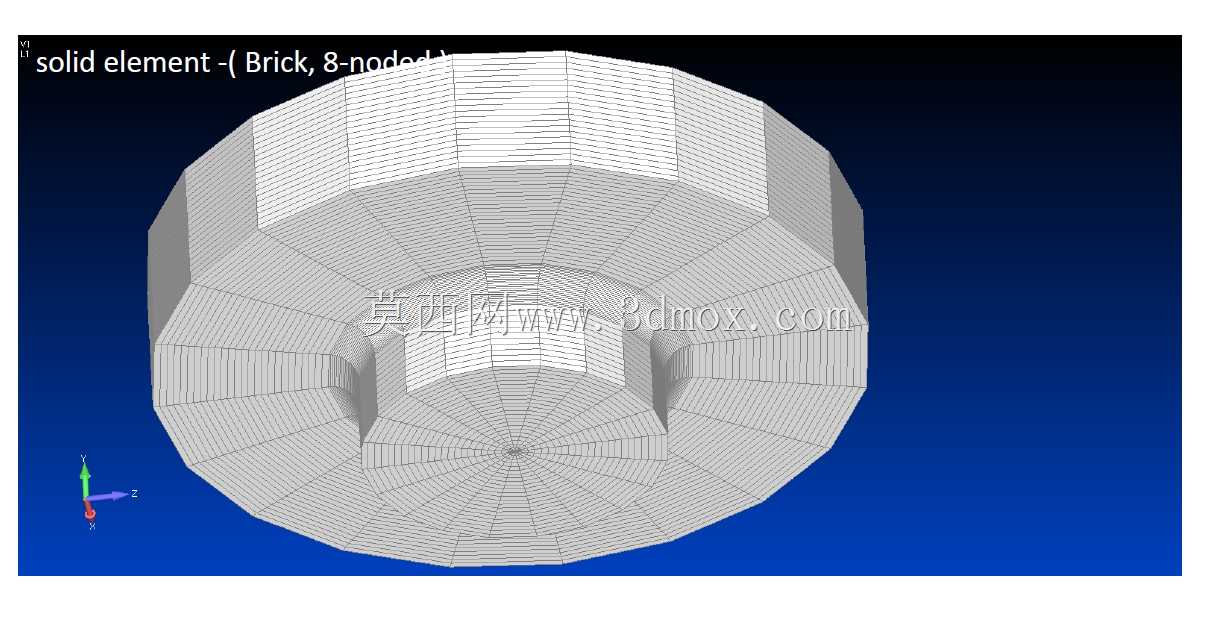

　　在通讯设备的互连系统中，插头与插座的啮合可靠性直接决定信号传输的稳定性，尤其是在工业通讯、车载通讯这类存在振动、温度交变的工况下，啮合面的接触应力分布、插拔过程的形变特征，是结构设计阶段必须反复验证的核心指标。本次构建的啮合分析结构，采用八节点实体单元完成网格划分，针对插头与对接件的接触区域做了网格加密处理，能够精准捕捉啮合过程中接触面上的应力梯度变化，避免因网格精度不足导致的应力集中误判，为接触弹片的厚度选型、啮合导向角的参数优化提供量化的数据支撑。从实际应用场景来看，这类插头广泛部署在工业控制柜内部的信号传输链路、户外通讯基站的设备互连端口，日常运维中需要经历多次插拔操作，若啮合结构设计不合理，轻则出现接触不良导致的信号丢包，

　　重则会在振动工况下出现松脱，造成整条通讯链路中断。设计过程中优先考虑啮合导向段的锥度参数，将初始导入段的接触应力控制在材料屈服强度的30%以内，避免插拔过程中出现接触面的塑性磨损，同时保证完全啮合后接触区域的正压力满足接触电阻的设计要求，确保长期使用过程中接触性能不发生衰减。结构的安装边界完全匹配标准6s类通讯接口的安装尺寸，外围固定端的约束条件完全复刻实际设备面板的安装工况，啮合行程的参数设置与实际产品的插拔行程保持一致，仿真分析过程中可以输出不同啮合深度下的应力云图、形变位移数据，帮助设计人员快速定位啮合过程中的卡滞点、应力集中区域，省去大量实物打样测试的迭代成本。针对啮合面的接触属性设置，充分考虑了镀层材料的摩擦系数、接触刚度参数，还原真实插拔过程中的阻力变化特征，确保分析结果能够直接指导结构参数的优化调整，避免仿真与实际工况出现过大偏差。
