通讯设备用弧形安装支撑支架结构

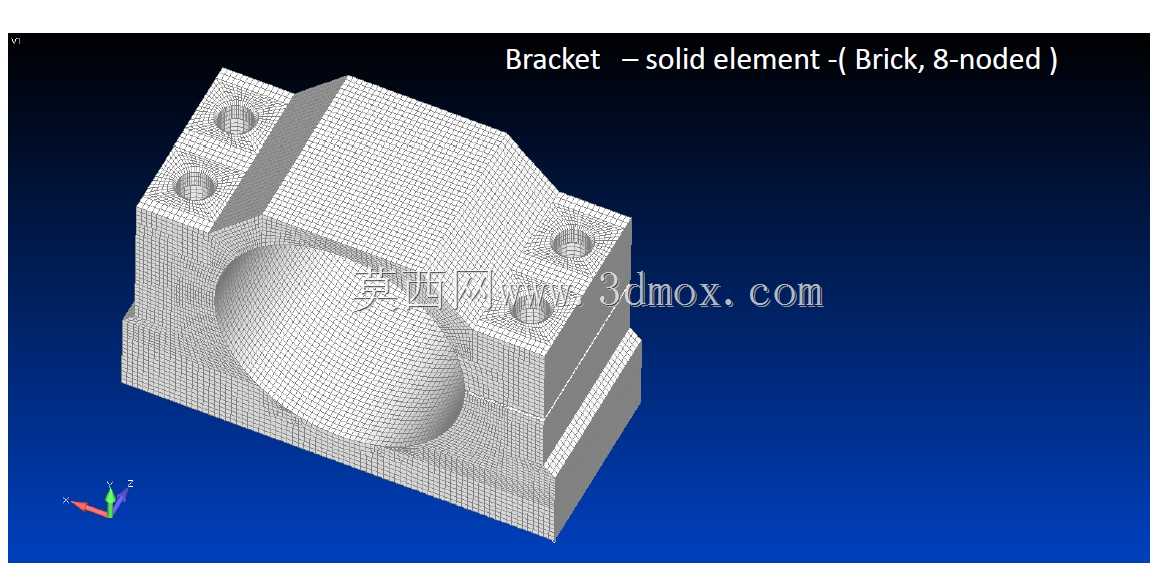

　　这款支撑支架主要应用于户外通讯基站设备、便携通讯终端的内部承载场景，核心作用是为通讯射频模块、信号处理板卡提供稳定的安装基准，同时抵消设备运输、户外部署过程中产生的振动与冲击载荷，避免核心元器件因受力偏移出现信号传输故障。从结构设计来看，支架主体采用半圆弧环抱式构型，圆弧内径匹配通讯模块的圆柱形外壳轮廓，安装时可与模块外壁完全贴合，增大接触面积的同时分散局部压应力，避免硬接触造成的模块外壳磨损。支架两侧对称分布四个带沉台的安装孔位，沉台深度与配套固定螺栓的头部尺寸完全匹配，安装后螺栓头部不会突出支架表面，可减少设备内部的空间占用，避免与相邻布线、其他板卡产生干涉。四个安装孔的中心距严格遵循通讯设备通用安装孔位规范，

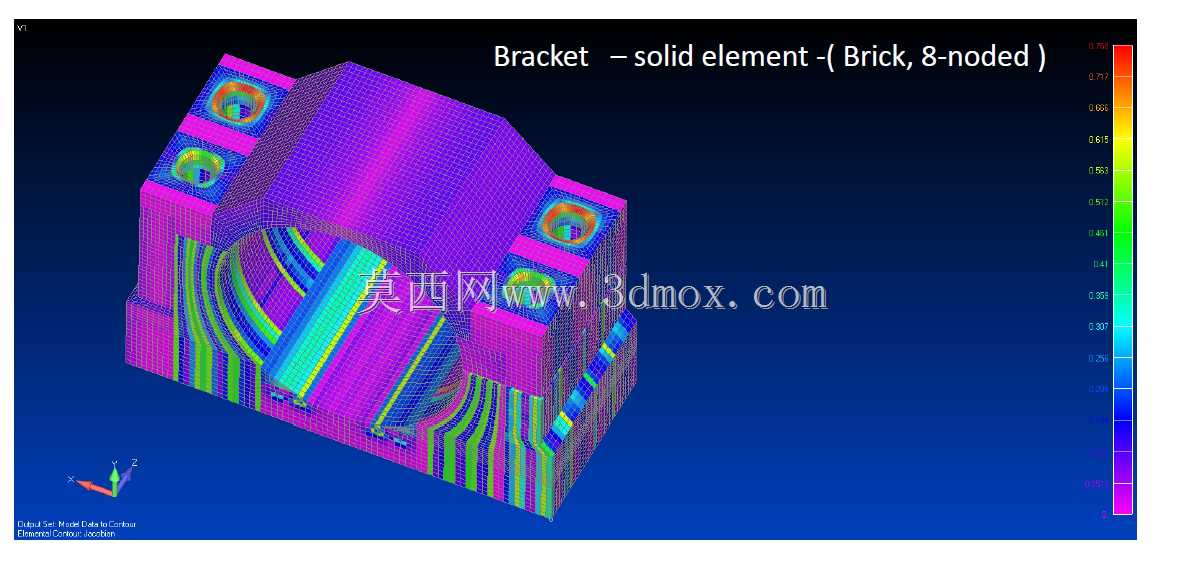

　　可直接适配主流通讯模块的安装基准，无需额外做转接件设计。支架主体的壁厚采用渐变式设计，圆弧承载区域壁厚较厚，可承受模块垂直方向的重力载荷，侧边安装耳区域壁厚适当减薄，在保证结构强度的前提下控制整体重量，适配便携通讯设备的轻量化设计需求。从有限元云图的应力分布来看，支架的应力集中区域主要分布在安装孔周边与圆弧过渡位置，设计时在这些区域做了圆角过渡处理，圆角半径根据应力梯度设置，最大程度降低应力集中系数，避免长期受载出现疲劳断裂。安装边界方面，支架的整体外轮廓尺寸控制在适配6英寸通讯设备仓的范围内，侧边安装耳的外边缘与设备仓内壁预留0.2mm的装配间隙，既可以保证安装时的顺利对位，也能抵消设备工作时的热胀冷缩变形量，不会出现卡滞问题。

　　支架与通讯模块的接触面上预留了0.1mm的胶层槽，安装时可填充导热硅胶，在实现机械固定的同时，将模块工作产生的热量通过支架传导至设备外壳，辅助提升散热效率。在实际选型应用中，这款支架可直接替换同类型通讯设备内的原有支撑件，无需修改设备仓的整体结构，安装时仅需通过四颗标准螺栓即可完成固定，装配工序简单，适合批量生产的通讯设备组装线使用。
