基于Femap啮合分析的仓储托盘结构设计

　　本次设计的托盘结构主要面向仓储物流周转场景，适配常规手动液压叉车、电动堆高车的叉取作业需求，在结构设计阶段就充分考虑了不同工况下的啮合受力特性，通过实体单元网格划分完成整体结构的应力应变校核。从结构布局来看，托盘采用九脚支撑的经典构型，顶面设置多道平行承载肋条，肋条之间预留标准叉取通道，通道宽度完全覆盖国内主流叉车的叉齿间距范围，叉齿插入深度预留100mm的安全余量，避免作业过程中叉齿顶碰托盘远端支撑结构。支撑脚的分布完全匹配货架横梁的摆放间距，可直接适配标准横梁式货架的层位摆放，不需要额外加装辅助垫板，支撑脚与肋条的过渡区域采用圆弧过渡设计，避免应力集中导致的结构开裂。在啮合特性设计上，重点考虑了托盘堆码时的上下层啮合定位，

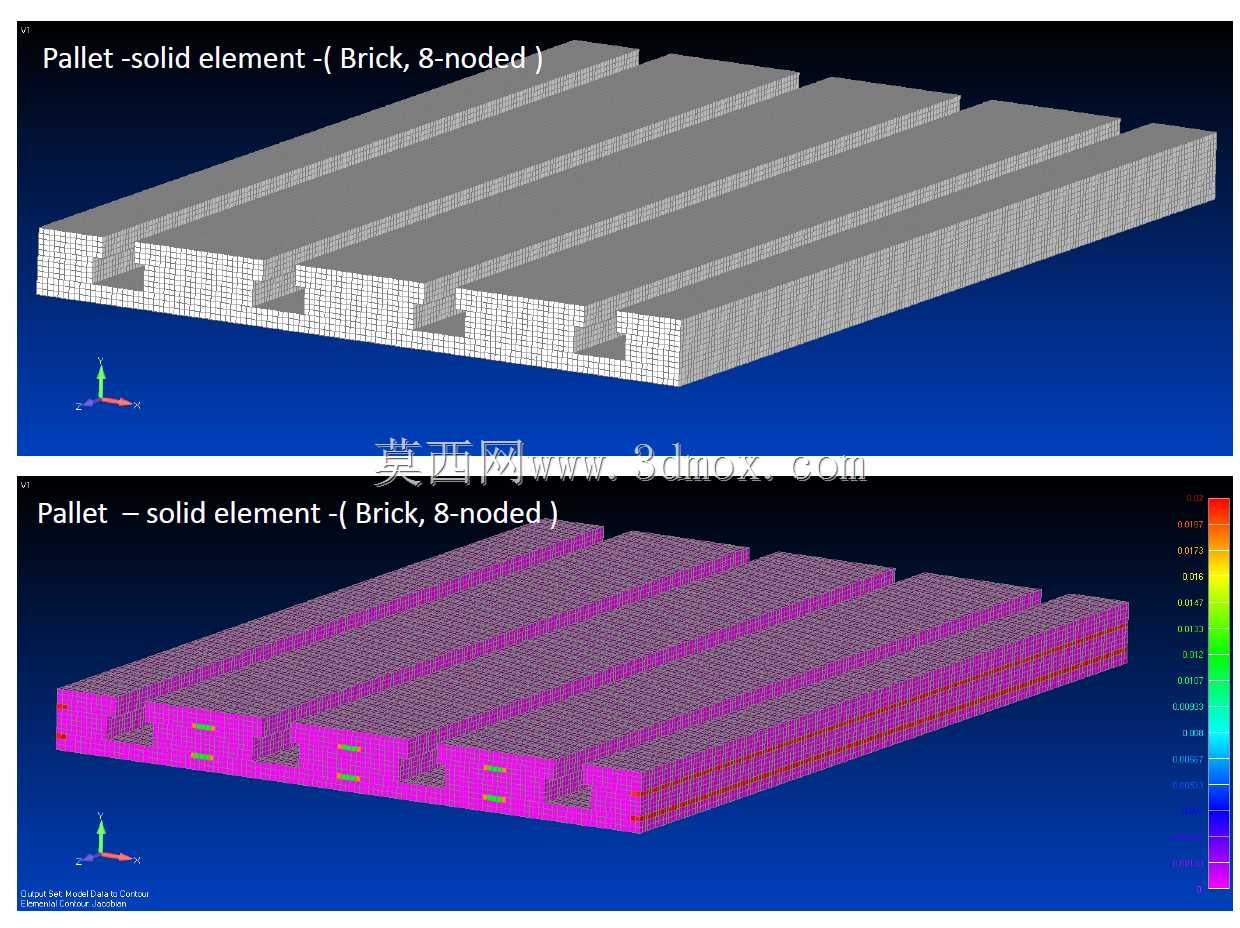

　　支撑脚底部设置与顶面肋条匹配的凹槽，堆码时上层托盘的支撑脚可嵌入下层托盘的肋条间隙，横向与纵向的啮合间隙控制在2mm以内，既保证堆码时的定位精度，避免高层堆码出现滑移倾覆，又不会因为间隙过小导致堆码对位困难，适配仓库作业人员的常规操作精度。网格划分采用8节点实体单元，对肋条与支撑脚的连接区域、啮合接触区域进行网格加密，单元尺寸控制在整体尺寸的1/20，非关键区域的网格尺寸适当放大，在保证计算精度的前提下控制整体计算规模。承载面的平面度公差控制在1mm/㎡以内，保证存放纸箱、周转箱等规整货物时不会出现局部悬空，支撑脚的底面共面度公差控制在0.5mm以内，避免摆放时出现晃动。结构的壁厚设计经过多轮迭代，肋条的壁厚根据受力梯度设置，

　　中部主承载肋条壁厚大于边缘辅助肋条，在保证额定承载能力的前提下尽可能降低整体自重，减少物流周转过程中的无效载荷。叉取通道的入口处设置导向倒角，倒角角度为15度，方便叉齿快速对准插入，即使作业时存在小角度偏差也能顺利导入，减少对位时间。啮合接触区域的表面粗糙度控制在Ra6.3，既保证堆码时的滑动顺畅，又不会因为表面过于光滑导致堆码后出现滑移。整体结构的外边缘全部设置圆角，没有尖锐棱角，避免作业过程中划伤操作人员或者刮损货物包装。在受力校核过程中，重点模拟了均匀承载、局部偏载、叉取瞬间冲击、堆码挤压等多种实际工况，验证不同工况下啮合区域的接触应力分布，确保长期循环使用下不会出现啮合部位的塑性变形，保证堆码定位的可靠性。
