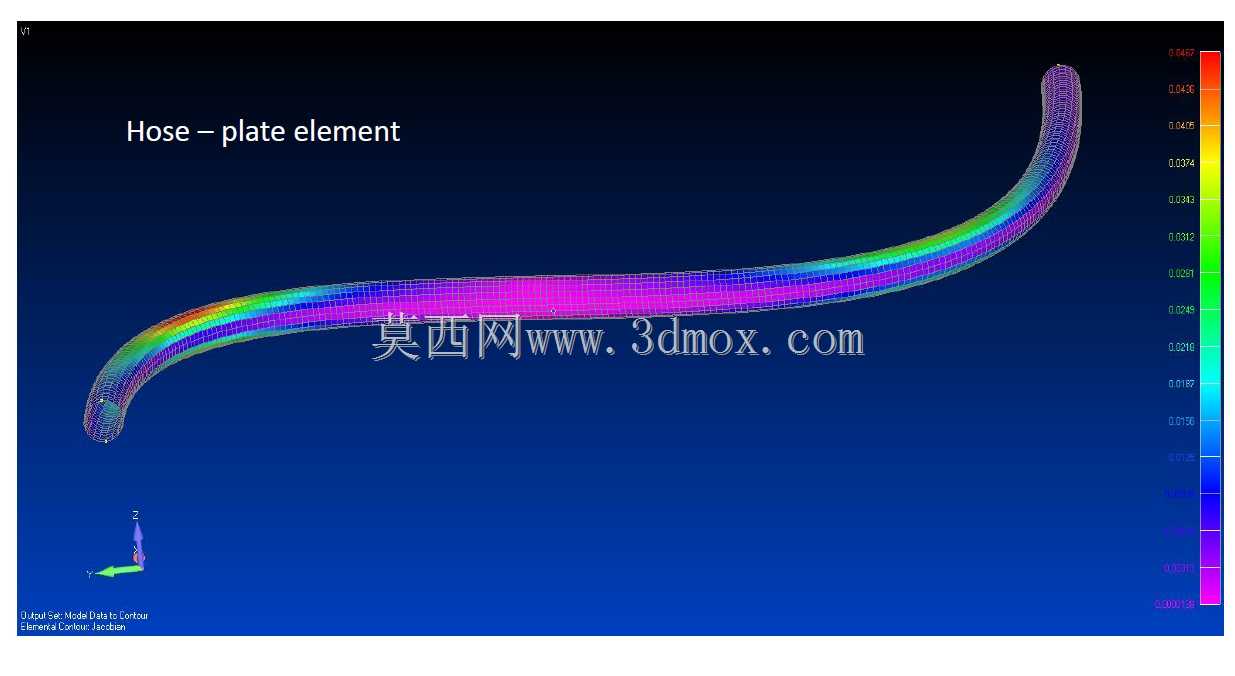

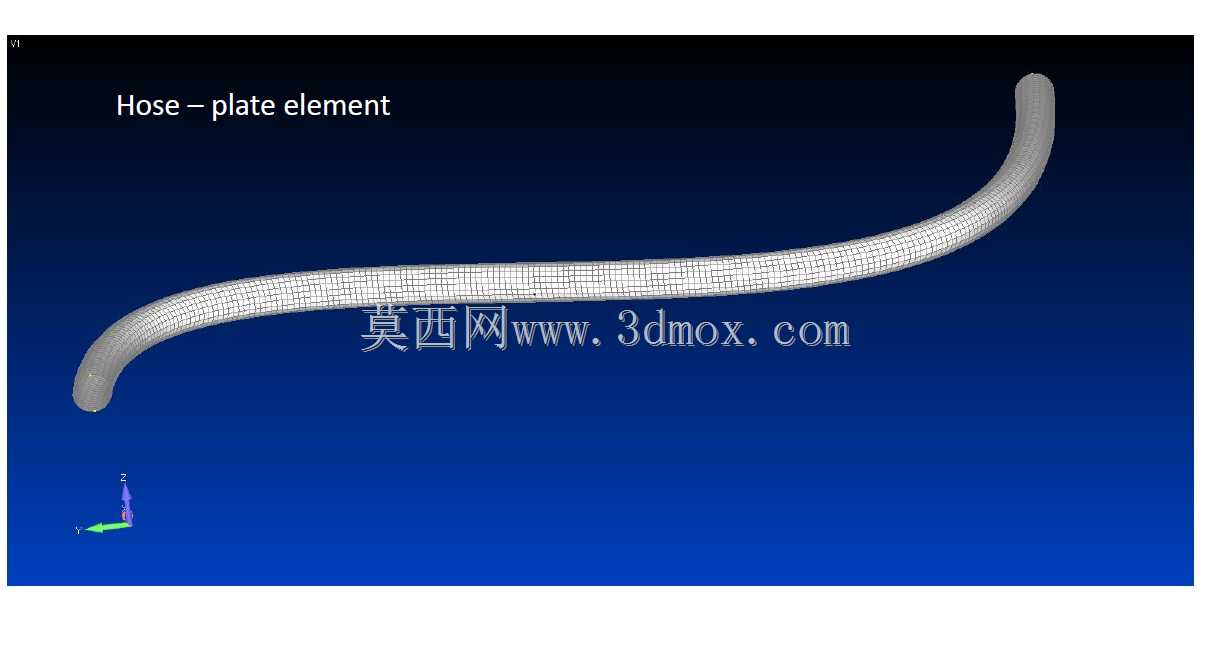

基于板单元构建的有限元分析用软管结构

　　在流体输送系统的有限元仿真分析场景中，软管类挠性连接件的建模精度直接影响整体管路系统的应力、形变计算结果，不同于硬管的刚性结构特征，软管在承压、受拉、随设备振动产生位移时会产生大曲率形变，常规实体单元建模不仅计算效率低，还容易在大变形工况下出现网格畸变问题，采用板单元构建的软管仿真模型，能够在保证计算精度的前提下大幅缩减求解规模，适配多工况迭代的仿真需求。从实际工程应用来看，这类软管模型常被用于液压系统管路排布校核、气动回路形变分析、车用管路振动疲劳仿真等场景，设计过程中需要优先匹配管路的实际弯曲半径边界，避免出现小于最小允许弯曲半径的结构段，防止实际使用中出现管壁折损、通流截面变小引发的压损超标问题。

　　建模阶段首先要还原软管的管壁厚度参数，板单元的厚度属性直接对应实际软管的壁厚，这一参数直接决定了软管的径向承压能力与轴向抗拉伸刚度，建模时需要根据软管的实际安装空间预留足够的形变余量，尤其是在存在相对位移的两个连接端之间，软管的有效长度需要覆盖两端的最大位移量，避免设备运行过程中软管被过度拉伸出现脱落或破裂。不同于常规的外观类三维模型，这类面向仿真的软管结构需要保证网格的连续性，单元尺寸沿管长方向保持均匀过渡，在弯曲段适当加密网格，保证曲率变化区域的应力计算结果准确，同时要匹配两端的连接接口坐标，确保模型导入装配环境后能够直接与对应的接头、硬管段完成装配约束，不需要额外调整位置。在管路系统的整体仿真中，软管的阻尼属性、

　　刚度参数都可以通过板单元的材料属性进行赋值，能够准确模拟软管在流体脉动、设备振动工况下的动态响应，帮助设计人员提前排查管路共振、局部应力集中等潜在问题，减少物理样机阶段的管路整改工作量。实际建模过程中还需要考虑软管的安装固定点位置，对应模型上的约束位置要与实际管卡的安装位置一致，保证仿真边界条件与实际工况匹配，避免因约束设置偏差导致计算结果失真，对于存在多层编织结构的高压软管，还可以通过分层板单元的设置还原不同结构层的力学特性，进一步提升仿真结果的参考价值。
