钢管桁架式赛车承载车架结构设计

　　该钢管桁架式车架为小型单座竞速车型的核心承载基体，整体采用空间管梁拼接的笼式结构布局，完全区别于量产乘用车的冲压焊接承载式车身，所有受力路径均通过连续的圆形管材传递，没有冗余的覆盖件承力结构，从根源上适配小批量定制赛车、改装越野车型的快速开发需求，无需投入大型冲压模具成本，仅通过管材切割、弯管、定位焊接即可完成生产。从实际使用场景来看，这类车架需要同时承接多维度的载荷输入：前部安装点用于固定前悬摇臂、转向机与制动总泵，承受制动时的纵向冲击与转向时的侧向载荷；中部座舱区域的环形管梁构成乘员生存空间，在发生侧翻、正面碰撞时通过管梁的塑性变形吸收冲击能量，避免座舱结构侵入挤压乘员空间；后部延伸的桁架结构用于固定动力总成、

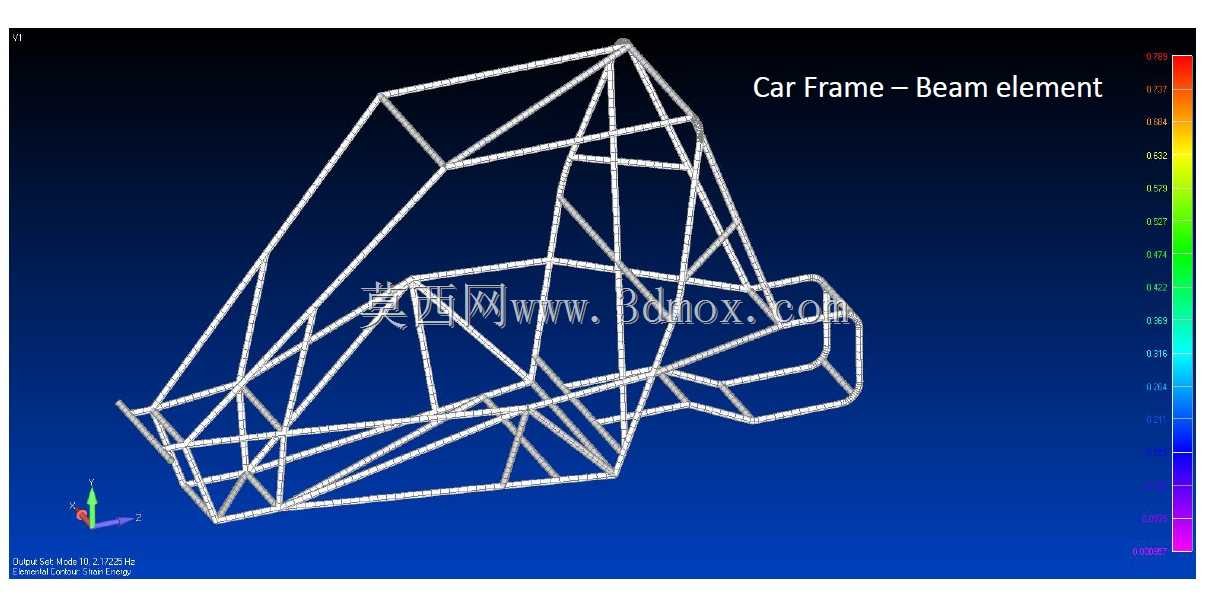

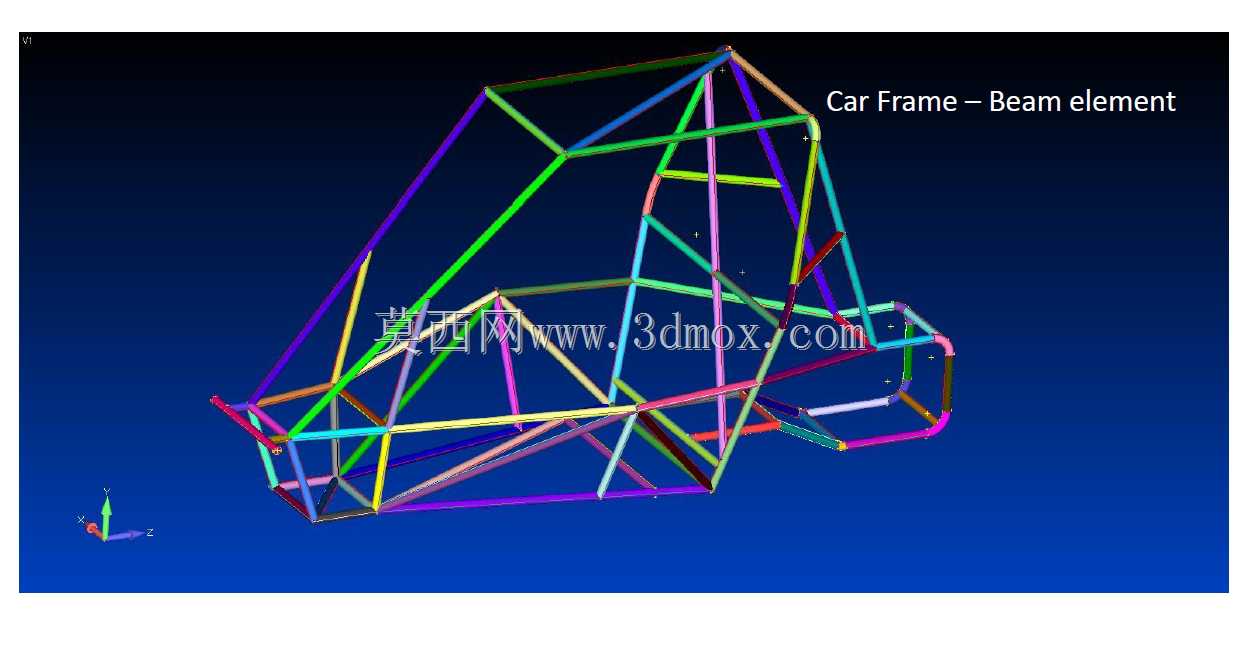

　　后悬机构与传动组件，承受驱动时的扭矩反力与后轮跳动的冲击载荷，顶部的斜向支撑管则用于强化整车抗扭刚度，避免激烈驾驶时车架出现过度形变影响操控精度。设计过程中采用梁单元进行结构仿真的思路非常明确，每一段管材的直径、壁厚都根据所在位置的受力大小匹配，主纵梁、防滚环这类主承力路径采用大直径厚壁管材，而辅助支撑、附件安装的支管则采用小直径薄壁管材，在保证整体刚度、强度满足赛事规则要求的前提下，尽可能削减非必要的结构重量，实现轻量化目标。安装边界方面，所有悬架、动力、转向系统的安装点均设计了带定位孔的焊接加强片，保证各总成安装的位置精度，避免焊接变形导致的装配偏差；座舱内部的管梁间距预留了座椅、安全带、仪表台的安装空间，

　　符合人机工程的布置要求，车架底部的平直管梁可直接适配通用的底盘护板安装，不需要额外做复杂的转接结构。这类桁架式车架的抗扭刚度远高于同重量的改装副车架结构，在大学生方程式赛车、巴哈越野赛车、场地漂移改装车领域应用十分广泛，建模过程中所有管梁的相贯线切口都做了贴合处理，能够直接导出切割参数用于实际弯管、下料工序，不需要二次修整接口。
