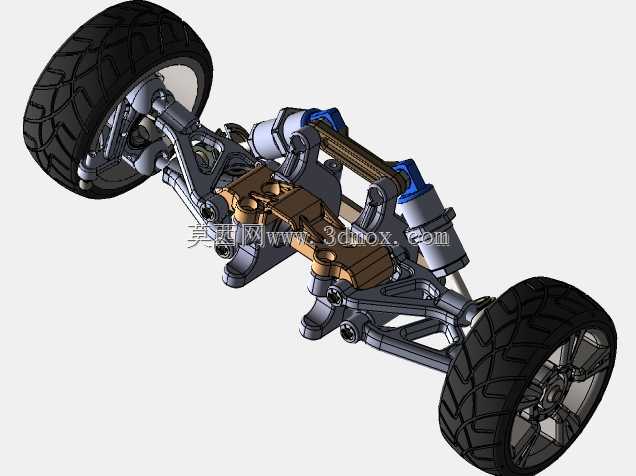

双轮独立悬架结构三维设计

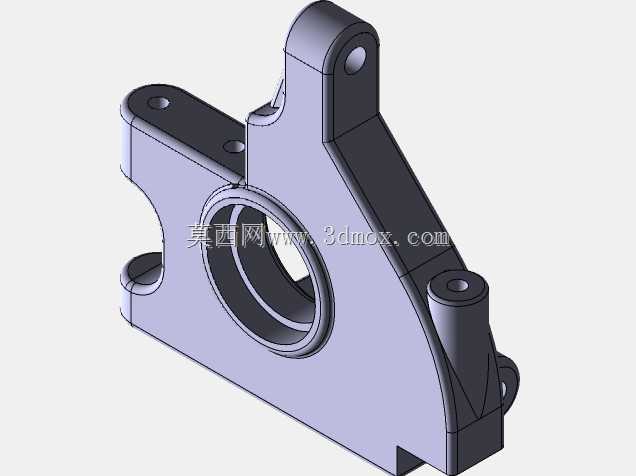

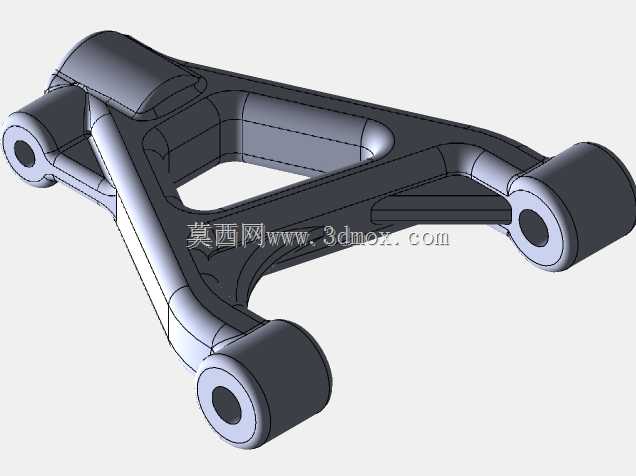

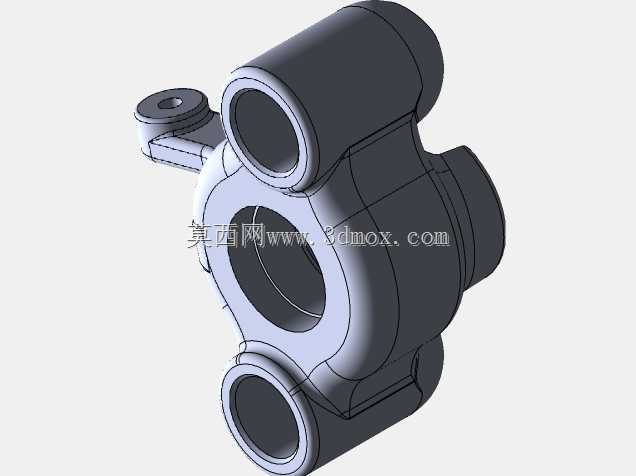

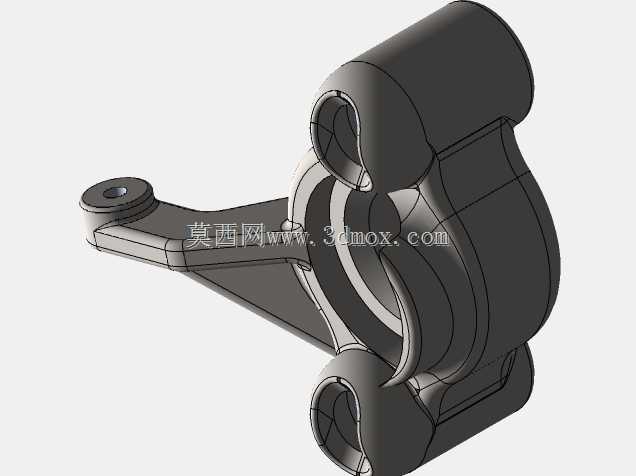

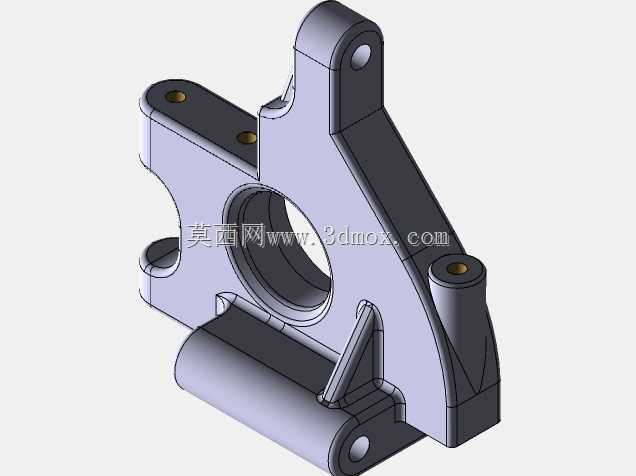

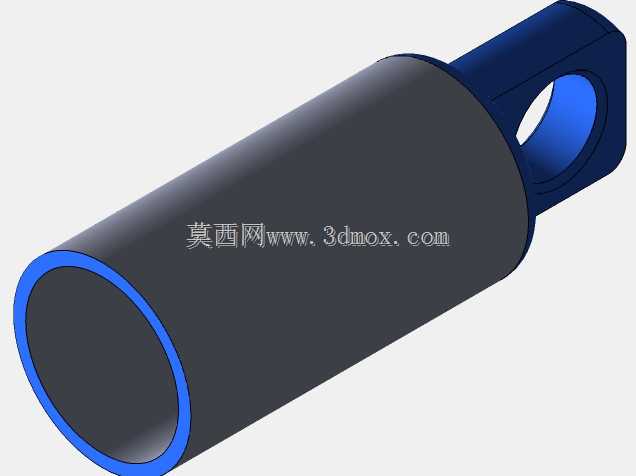

　　这套悬架结构主要适配小型乘用车辆的前桥独立悬挂布置场景，日常行驶过程中可独立过滤两侧车轮传递的路面冲击，避免单侧颠簸直接传导至另一侧车轮与车身，大幅提升非铺装路面行驶时的轮胎抓地能力与乘坐平顺性。结构设计阶段优先考虑了轮跳行程的边界约束，上下摆臂的铰接点位置经过多轮运动仿真校核，保证车轮上下跳动时前束角、外倾角的变化量控制在合理区间，减少轮胎异常磨损的概率。减震器采用斜置布置方案，上端与车架副车架铰接点预留了足够的安装空间，下端与转向节的连接座做了加强筋处理，可承受急加速、紧急制动时产生的纵向与侧向复合载荷。转向节部分集成了刹车卡钳安装位、轮毂轴承装配孔，所有配合面的公差带在建模时都预留了实际加工的余量，

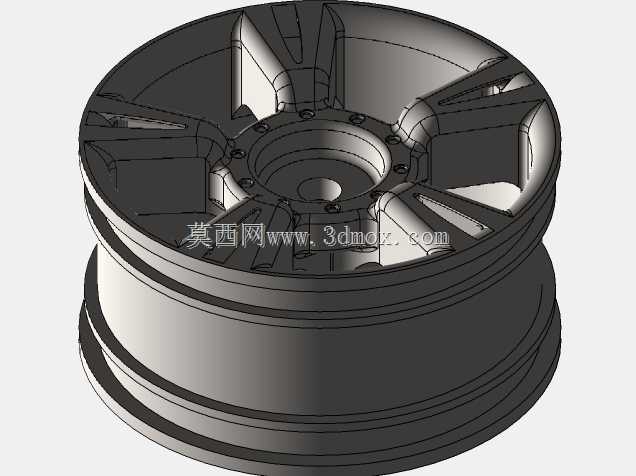

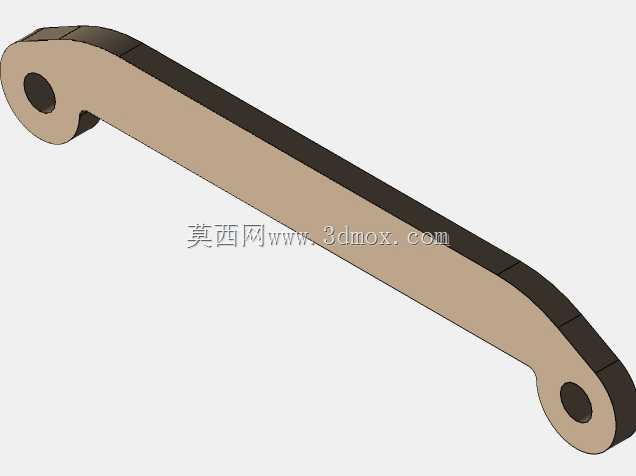

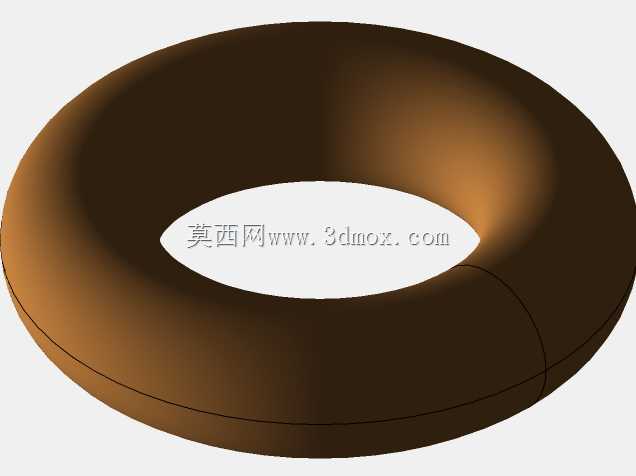

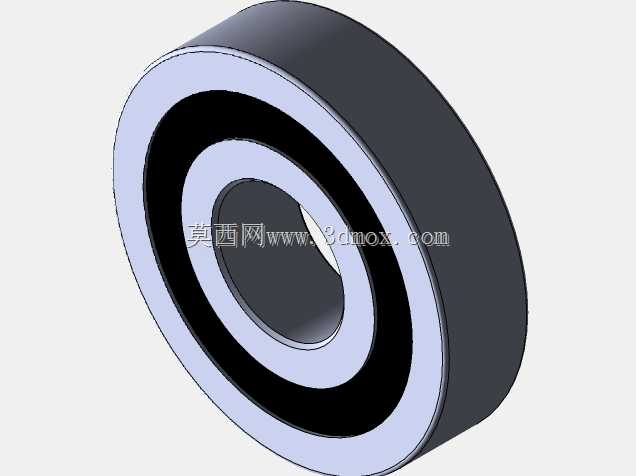

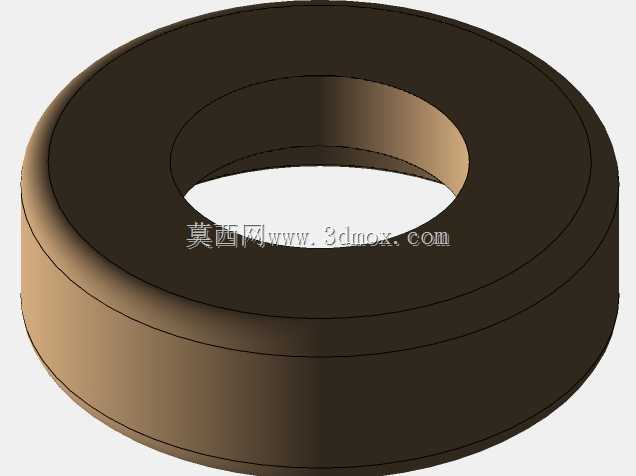

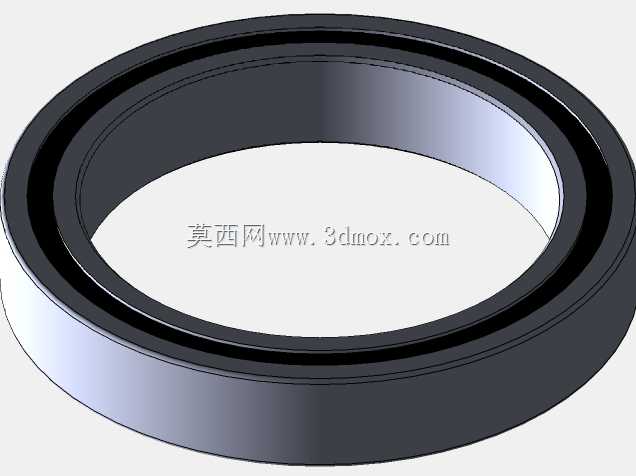

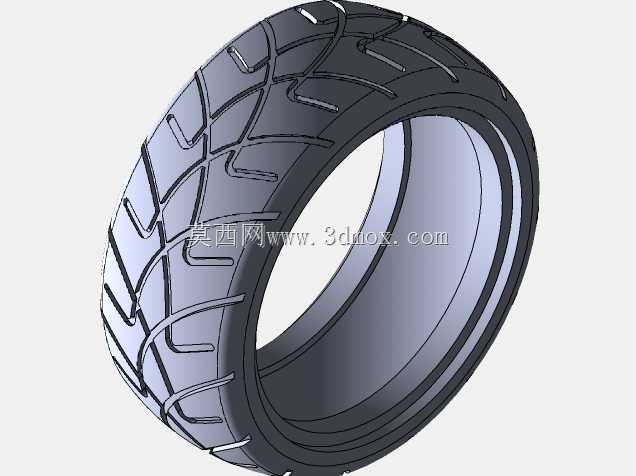

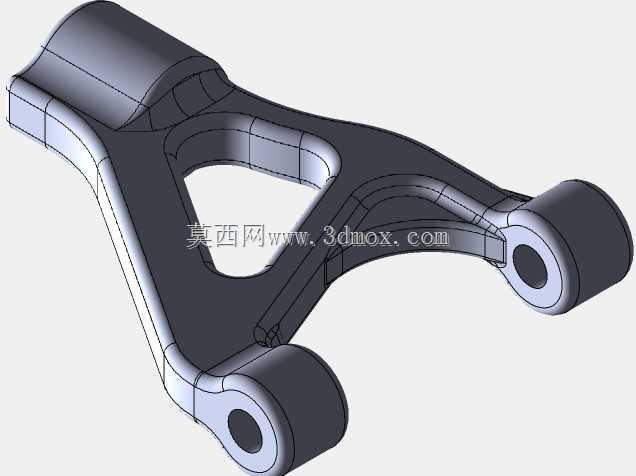

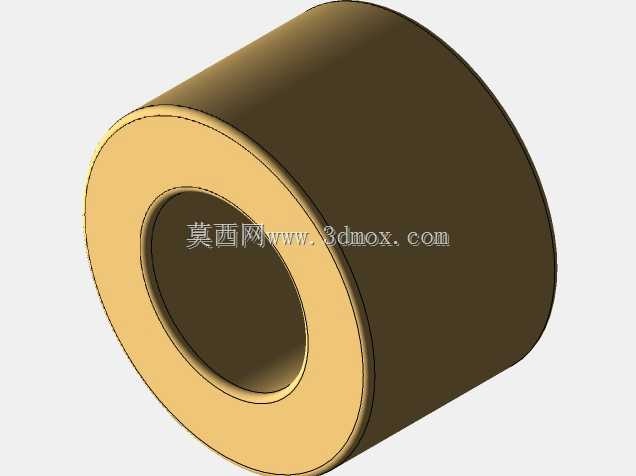

　　装配关系完全符合实车装配逻辑，不存在运动干涉问题。轮胎部分还原了民用越野轮胎的胎纹结构，轮辋的安装孔位、中心孔尺寸都参考了常规小型车的通用规格，可直接适配同参数的轮毂轴承与刹车盘组件。上下控制臂采用不等长设计，在压缩行程中可主动调整车轮接地角度，过弯时能提供足够的侧向支撑力，减少侧倾幅度。横向稳定杆的连接支座与下摆臂做了一体化设计，减少了额外的安装支架数量，降低整体装配复杂度。所有铰接位置都预留了衬套安装空间，建模时还原了橡胶衬套的装配间隙，可直接用于后续的动力学仿真分析，验证不同阻尼参数下的悬架响应特性。整个结构的安装边界完全参考量产小型SUV的前舱布局，副车架连接点的位置坐标可直接对接整车平台的底盘数据，无需大幅调整即可用于整车总布置的匹配校核。建模过程中对所有受力较大的连接部位都做了圆角过渡处理，避免应力集中问题，结构件的壁厚参考了量产冲压件与铸造件的通用工艺参数，不存在无法落地生产的异形薄壁结构。
