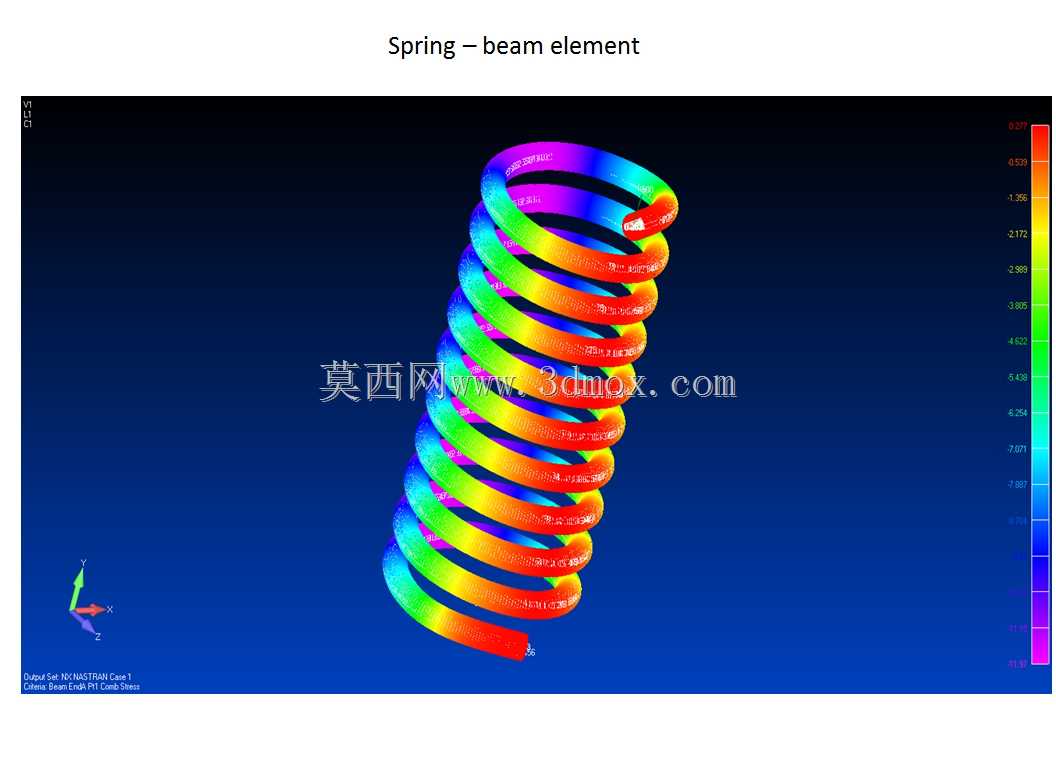

彩色应力云图展示圆柱螺旋弹簧梁元件结构

　　这款圆柱螺旋弹簧梁元件，是机械弹性系统里极为常见的基础受力构件，日常在通讯设备的触点缓冲结构、小型电子产品的按键复位模组、精密仪器的隔振安装位都能见到它的应用场景。从结构设计逻辑来看，采用等节距圆柱螺旋构型，梁单元的受力仿真云图清晰呈现了不同圈段在轴向压缩载荷下的应力分布规律，彩虹色阶从冷色到暖色对应应力值从低到高的变化，能直观看到弹簧两端支撑圈与中间有效圈的应力差异，设计时特意将两端圈做了并紧磨平处理，避免安装后出现偏载侧磨的问题。实际选型应用中，这类弹簧梁元件的安装边界需要严格匹配安装孔的同轴度，若安装位存在超过0.2mm的同轴度偏差，长期往复载荷下会出现圈间错位、永久变形的失效问题。

　　它的核心功能是在限定的轴向行程内提供稳定的线性弹力，既可以作为复位构件带动活动部件回归初始位置，也能作为缓冲元件吸收瞬时冲击能量，在小型通讯终端的天线弹片结构、消费电子的按键回弹结构里，这类小线径弹簧梁元件的线径通常控制在0.2-0.8mm区间，有效圈数根据所需刚度调整，中径尺寸要匹配安装腔的内径，预留至少0.5mm的径向间隙避免伸缩过程中出现卡滞。从建模逻辑上，采用梁单元划分网格做有限元分析，能快速计算出不同载荷下的变形量与应力集中位置，相比实体单元建模能大幅提升仿真效率，尤其适合前期方案迭代阶段快速验证刚度匹配性，设计时需要重点校核最大压缩量下的切应力是否落在材料许用应力范围内，同时要考虑疲劳寿命要求，

　　对于往复动作频次超过10万次的应用场景，需要对应调整旋绕比，避免旋绕比过大导致弹簧刚度不稳定、过小导致卷绕成型困难。实际装配过程中，这类弹簧不需要额外的紧固件固定，依靠两端并紧圈与安装面的摩擦力即可保持位置，部分需要防脱落的场景会在两端安装位设计浅槽定位，限制弹簧的径向窜动。在做结构匹配时，不能只参考理论刚度值，还要考虑实际卷绕成型后的刚度偏差，通常批量生产的弹簧刚度公差控制在±10%以内，精密应用场景可以提升到±5%，对应需要严格控制线径公差、弹簧中径公差以及节距均匀性。
