API 6bx法兰用螺栓垫圈连接组件

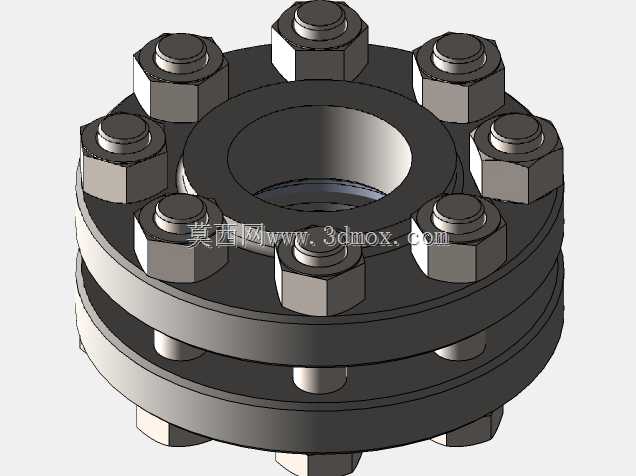

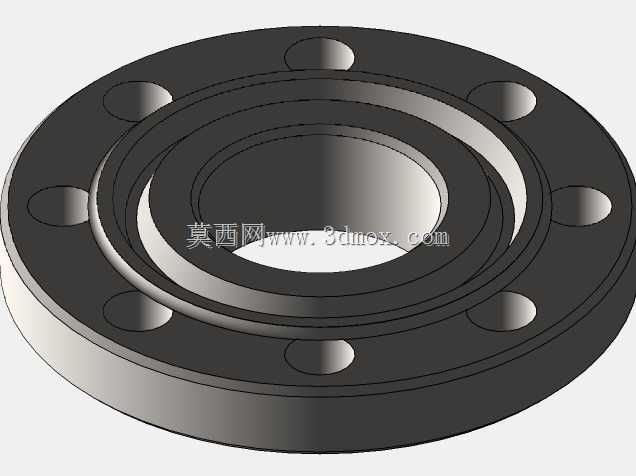

　　这套螺栓垫圈组件主要适配API 6bx标准的法兰连接场景，在油气开采、高压流体输送、化工承压管路系统中应用广泛，核心作用是为两片对接法兰提供均匀稳定的压紧力，配合法兰密封面实现高压工况下的可靠密封，避免管路内介质泄漏。从结构设计来看，组件采用周向均布的螺栓排布方式，8组螺栓螺母配合平垫圈环绕法兰中心轴线均匀分布，这种排布逻辑能让每颗螺栓的预紧力均匀传递到法兰密封面，避免局部压紧力不足导致的密封失效，也能防止单侧受力过大造成法兰面变形。设计过程中优先考虑了安装边界的适配性，螺栓的伸出长度严格控制在合理范围，既保证螺纹啮合长度满足预紧力要求，不会出现螺纹脱扣风险，也不会因为螺栓过长干涉周边管路、支架的安装空间，

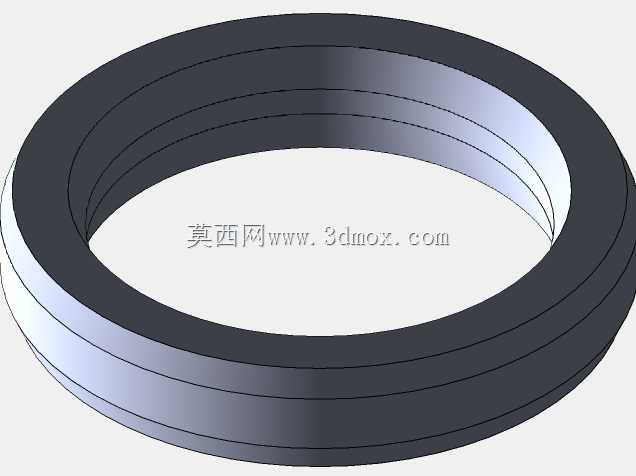

　　垫圈的尺寸匹配螺栓公称直径与法兰螺栓孔的间隙，安装时能自动对中，避免螺栓杆与法兰孔壁发生剐蹭损伤。在功能特性上，整套组件的配合公差经过严谨校核，螺母与螺栓的螺纹配合精度满足高压紧固件的标准要求，垫圈的两面平面度控制在合理范围，能有效分散螺母对法兰面的压应力，避免频繁拆装后法兰表面出现压痕损伤，延长法兰的使用寿命。实际选型使用时，需要匹配对应压力等级的API 6bx法兰，按照对角线顺序逐步拧紧螺栓，保证每颗螺栓的预紧力偏差控制在允许范围内，组件的整体外形尺寸完全贴合标准法兰的安装尺寸，不需要额外加工修改即可直接装配，在井口装置、高压管汇、承压设备端盖连接等场景下，能稳定承受高压、温度波动带来的载荷变化，

　　避免因为紧固件失效引发的生产安全隐患。建模过程中还原了各零件的配合关系，螺栓头部、螺母的六角尺寸符合紧固件标准，垫圈的内外径与厚度都按照实际工程参数设置，能直接用于装配模拟、安装干涉检查，也可以作为管路系统设计时的标准件调用，帮助设计人员快速完成法兰连接部位的布局校核，减少标准件重复建模的工作量。
