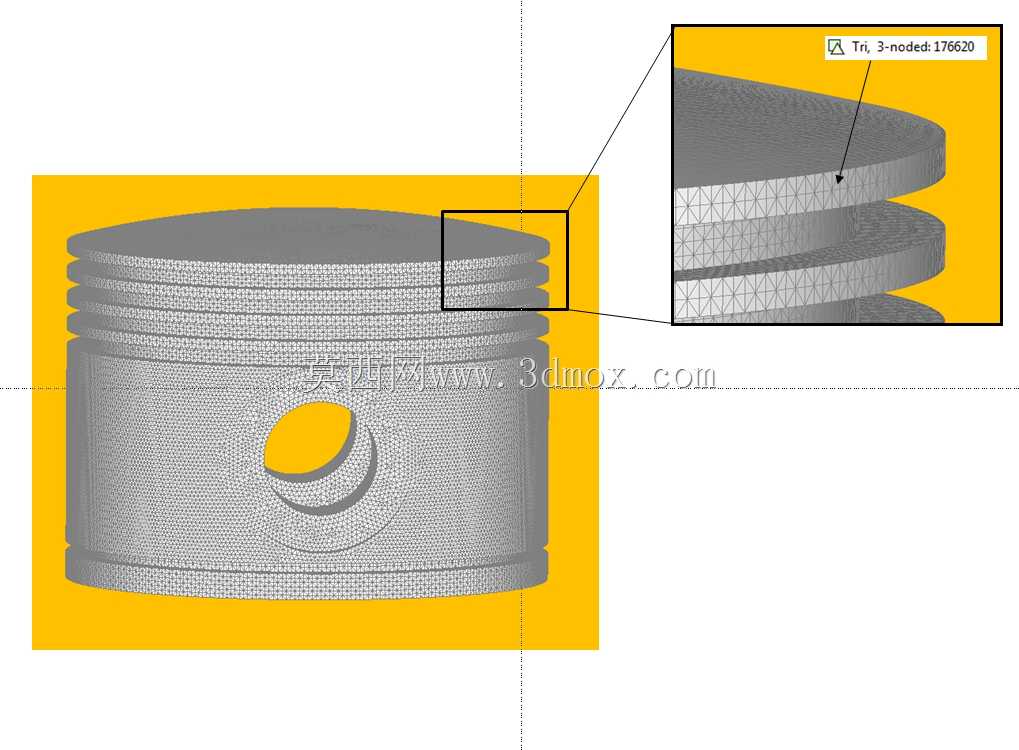

三节点三角形活塞网格划分结构

　　这套三节点三角形网格划分的活塞结构，主要面向内燃机动力单元的有限元仿真分析场景，是动力设备结构强度校核、热变形分析环节的核心基础建模成果。在实际工程应用中，活塞作为内燃机往复运动的核心部件，长期承受高温燃气冲击、往复惯性力与侧压力的交变载荷，网格划分的质量直接决定了仿真计算的精度与收敛效率，三节点三角形单元对于活塞裙部、活塞环槽这类曲面过渡、结构曲率变化大的区域，有着极强的几何适配性，能够在保证单元质量的前提下，精准还原活塞各部位的结构细节。从设计思路来看，建模过程中优先匹配活塞实际工作的受力分布特征，在活塞顶部燃烧室区域、活塞销座孔周边、活塞环槽安装位这些应力集中的关键区域，做了网格局部加密处理，

　　单元尺寸控制在能够精准捕捉应力梯度变化的范围内，而在活塞裙部受力相对均匀的区域，适当放大单元尺寸，平衡整体计算资源消耗与结果精度。活塞的整体外形尺寸完全参照通用中小排量内燃机的活塞设计规范，活塞总高、裙部直径、环槽宽度与深度、活塞销孔的内径与安装位置，都严格遵循实际零部件的安装边界要求，销孔与活塞本体的过渡区域做了圆弧倒角的网格适配，避免仿真计算中出现应力奇异的问题。活塞环槽区域的网格逐层对齐环槽的台阶结构，能够精准模拟活塞环安装后与环槽的接触受力状态，顶部的网格完全贴合活塞顶面的燃烧室凹坑造型，可准确还原燃气压力作用下的顶面应力分布与热传导路径。在实际仿真工作中，这类三节点网格模型可直接导入结构力学求解器，

　　完成活塞在不同工况下的热-结构耦合分析，计算活塞的热变形量、疲劳寿命、接触应力分布，为活塞的结构优化、材料选型提供可靠的数据支撑，相比高阶单元，三节点三角形单元的计算效率更高，在方案迭代阶段能够快速完成多组参数的对比计算，帮助设计人员快速锁定最优结构方案，同时网格的节点编号与单元连接关系完全遵循通用有限元软件的输入规范，无需额外的网格修复工作即可直接投入计算，大幅缩短前期建模处理的周期。
