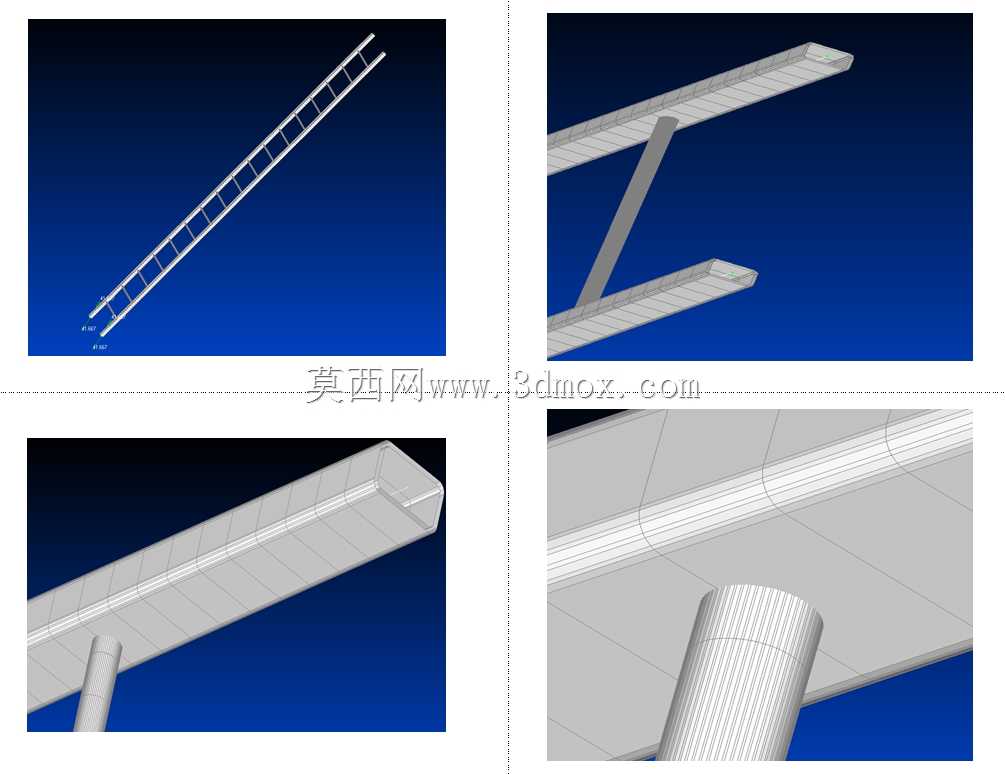

梁单元结构静力分析仿真模型

　　在工程结构设计领域，梁单元作为离散化结构力学分析的基础单元，广泛应用于桁架、厂房承重架、设备支撑框架、输送线主梁等场景的受力校核环节，这类仿真模型的核心作用是在实物样机投产前，通过有限元离散计算预判结构在额定载荷下的应力分布、形变位移量，提前规避结构刚度不足、局部应力集中导致的失效风险。做这类梁单元建模时，首先要明确实际应用场景的约束边界：比如用于厂房跨距承重梁分析时，要先锁定两端支座的约束形式，是铰支还是固定端，不同的约束设定会直接影响弯矩分布的计算结果；如果是设备斜撑支架的分析，还要额外考虑连接节点的耦合自由度，不能简单把梁端点做刚性绑定，要匹配实际螺栓连接的传力特性。从结构特性来看，这类梁单元模型采用线单元离散，

　　相比实体单元能大幅降低计算量，同时保证轴向拉压、弯曲、扭转复合受力下的计算精度，适合长径比大于10的细长结构件分析，建模时会根据实际型材的截面参数赋予对应截面属性，比如槽钢、工字钢、矩形管的截面惯性矩、截面模量参数都要和实际选型的型材参数匹配，不能随意套用默认截面，否则计算出的挠度、应力值会和实际工况偏差超过30%，失去仿真指导意义。设计建模过程中，会先梳理结构的传力路径：主承载梁的载荷传递到斜撑构件，再通过节点分散到固定支座，网格划分时会在载荷作用点、支座约束点、截面变化位置做网格加密，避免应力奇异导致的计算失真，同时会预留安装边界的调整空间，比如支座安装孔位的位置偏差、梁段拼接的间隙余量，

　　都可以通过单元节点的自由度约束调整来模拟实际安装公差带来的受力变化。在通讯塔架、户外设备支撑框架的设计中，这类梁单元静力分析是必做的仿真环节，需要校核自重、风载、顶部设备静载共同作用下的最大形变，确保形变量不超过安装精度要求的阈值，同时最大应力值低于材料屈服强度的安全许用值，部分场景还要结合模态分析结果，但静力分析作为基础校核环节，是所有结构类梁构件设计的第一道校验关卡，建模时还要注意区分梁单元的方向，因为截面的强轴、弱轴方向受力特性差异极大，如果单元坐标系方向偏转，会导致弯曲应力的计算方向错误，直接得出错误的校核结论，这也是很多新手建模时容易忽略的细节，必须在建模完成后逐一核查单元方向，确保和实际型材的安装方向一致。
