八节点六面体网格单元结构设计

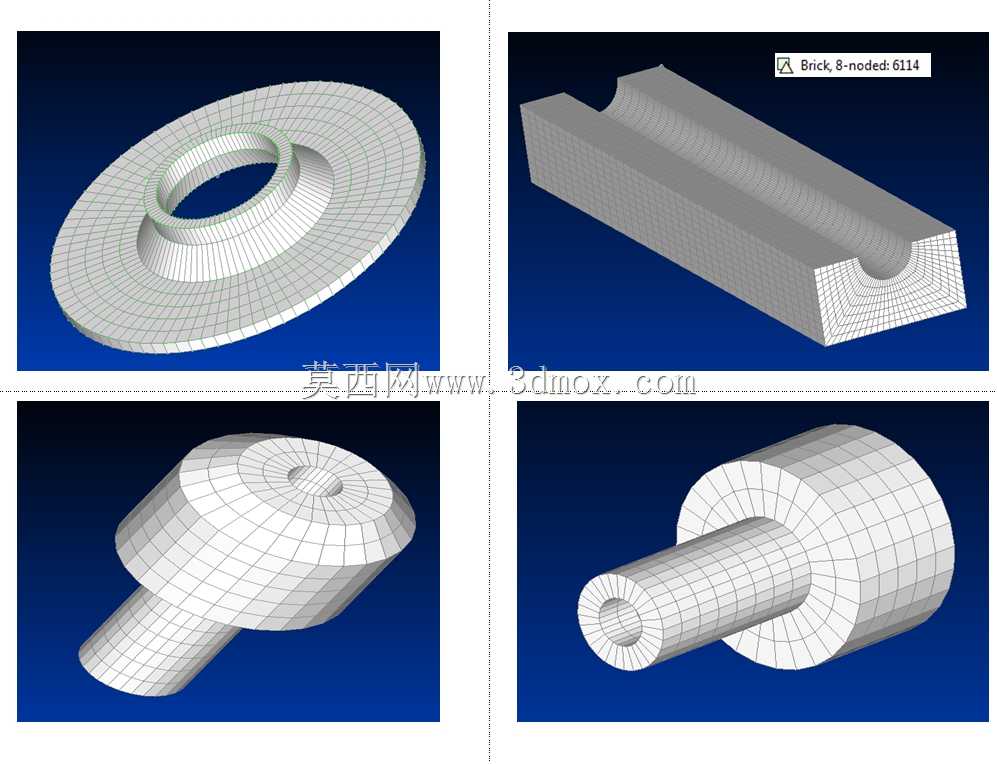

　　在有限元结构仿真分析的全流程中，网格单元是连接几何模型与力学求解计算的核心载体，八节点六面体网格作为结构化网格的典型单元形式，凭借计算精度高、单元数量可控、收敛性表现优异的特性，广泛应用于各类机械结构的静力学、动力学、热力学仿真计算场景，从常规的轴类、盘类承力构件，到带异形槽、变截面的复杂结构件，都能通过这类单元完成高精度的网格离散。这类网格单元的设计核心，是在保证单元拓扑规则性的前提下，适配不同几何特征的离散需求，避免出现单元畸变、长宽比失衡、雅克比矩阵超差等会直接影响求解精度的问题。针对带中心通孔的盘类法兰类构件，采用环形放射状的网格排布逻辑，沿盘件的径向、周向、厚度方向分别设置均匀的节点分布，

　　在中心孔的应力集中区域适当加密单元尺寸，保证孔边应力梯度较大区域的计算精度，同时在盘件外缘区域逐步放宽单元尺寸，控制整体单元规模，平衡计算效率与求解精度。针对带半圆凹槽的长条形块类构件，沿构件长度方向设置等距节点分布，在凹槽的曲面区域通过节点坐标拟合保证曲面轮廓的还原度，避免出现几何特征丢失导致的应力计算偏差，凹槽与平面衔接的圆角区域单独做单元过渡处理，保证相邻单元的节点连续，不会出现求解过程中的应力奇异问题。针对带同轴凸台的阶梯轴类构件，沿轴线方向按照轴段的直径变化划分单元分段，凸台与轴身衔接的台阶面处保证节点共线，凸台端面上的安装孔特征通过单元节点的排布精准还原孔的轮廓，避免简化特征带来的局部刚度计算偏差。

　　针对带空心轴段的筒类连接构件，沿筒壁的周向均匀布置节点，沿壁厚方向设置至少两层单元保证壁厚方向的应力传递计算精度，轴段与法兰盘衔接的过渡区域做网格平滑过渡，避免单元尺寸突变带来的计算误差。所有单元的节点编号遵循统一的拓扑规则，保证每个六面体单元的八个节点连接顺序符合求解器的输入要求，单元之间的共面、共边、共节点关系完全连续，不存在自由边、重叠单元、节点不耦合等网格缺陷，可直接导入主流有限元求解器完成材料属性赋值、边界条件加载与求解计算。在实际工程应用中，这类标准化的八节点网格单元可作为网格划分的基础模板，针对不同结构的几何特征调整节点坐标与单元排布密度，大幅减少前处理阶段的网格修复工作量，提升仿真分析的整体效率，尤其适用于需要多次迭代优化的结构设计场景，可在保证计算精度的前提下缩短仿真周期，为结构的强度校核、刚度验证、疲劳寿命计算提供可靠的离散模型基础。
