齿轮传动与铰接轴接触面仿真结构

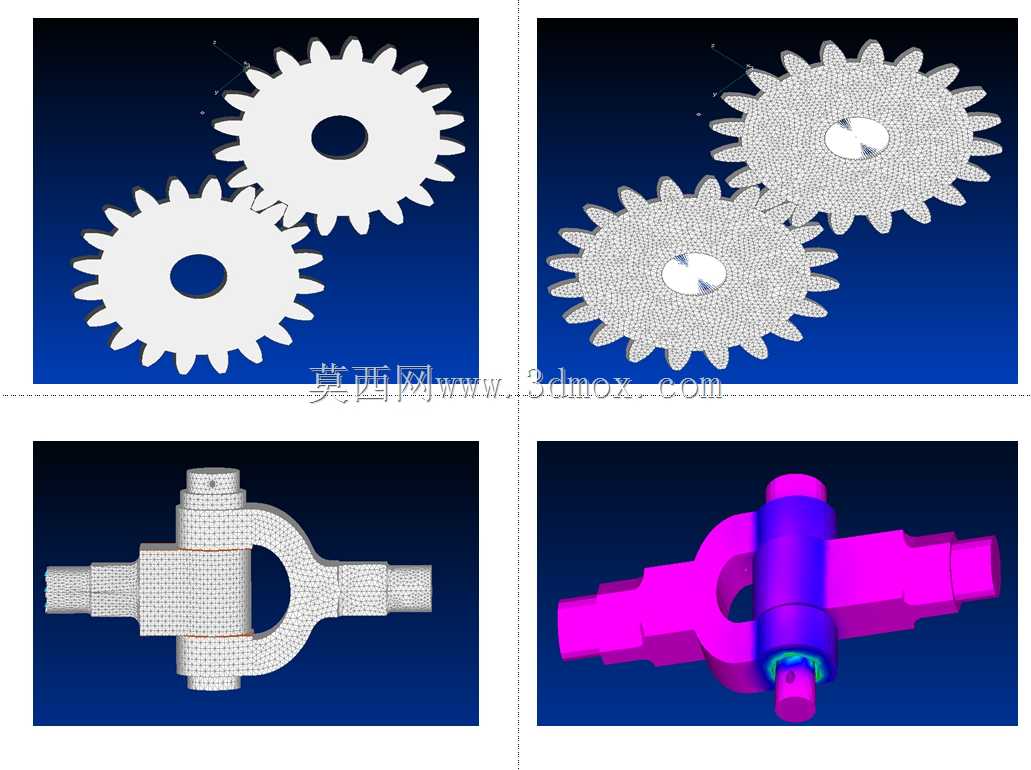

　　这套结构模型覆盖了两类典型机械接触副的仿真参考，分别是外啮合直齿圆柱齿轮传动副、带铰接销轴的叉形连接副，两类结构都是工业传动、连接场景中应用极广的基础构件。外啮合直齿轮部分采用标准渐开线齿形设计，齿顶高、齿根过渡圆角均按通用机械传动的常规参数取值，两个齿轮的中心距按照标准模数、齿数匹配计算，保证啮合时齿面接触区域均匀，无侧隙过大或齿顶干涉的问题，这类齿轮副广泛应用于减速箱、动力传输单元、轻工设备的传动链路中，承担转速匹配、扭矩传递的作用，建模时特意保留了齿面的网格划分参考形态，可直接用于接触应力、传动形变的仿真前处理，无需重复进行几何清理。叉形铰接部分采用对称式叉耳配合中间销轴的结构，叉耳的内孔与销轴外圆采用间隙配合的公差设计，

　　销轴两端设置轴肩限位，避免工作过程中出现轴向窜动，这类铰接结构常见于工程机械的连杆机构、液压执行件的连接端、设备门体的铰接支座处，承担转动连接、载荷传递的作用，建模时对接触区域的圆角过渡做了细化处理，避免应力集中导致的仿真结果失真，同时预留了销轴的安装空间边界，叉耳外侧的连接轴段长度、直径均按常规铰接副的载荷匹配范围设置，可直接适配同规格的连杆、支座类零件的装配。从设计思路来看，这套模型没有做冗余的装饰性结构，所有几何特征都围绕接触仿真的需求设置，齿轮部分的轮毂孔、键槽位置都做了简化，突出齿面啮合接触的核心区域，铰接部分则重点还原了叉耳内孔与销轴外圆的配合面、销轴端面与叉耳侧面的接触端面，方便仿真时快速定义接触对、设置边界条件。

　　尺寸边界上，齿轮副的径向最大尺寸为齿顶圆直径，轴向宽度按轻载传动的常规齿宽取值，安装时需保证两齿轮的轴线平行度在公差范围内，避免偏载导致齿面局部接触应力过大；铰接副的径向最大尺寸为叉耳的外圆直径，轴向总长度为两侧叉耳外侧的间距，安装时需保证销轴与孔的同轴度，同时预留足够的转动空间，避免铰接转动时与周边构件发生干涉。两类结构的接触区域都做了网格加密的参考示意，齿面接触区、铰接配合面的网格密度高于非接触区域，可在保证仿真精度的同时减少整体计算量，适合用于结构力学、接触分析的学习案例，也可作为同类型传动、连接结构设计的几何参考，直接调整参数即可适配不同载荷、不同安装空间的实际工况需求。
