四旋翼多用途飞行载具结构设计方案

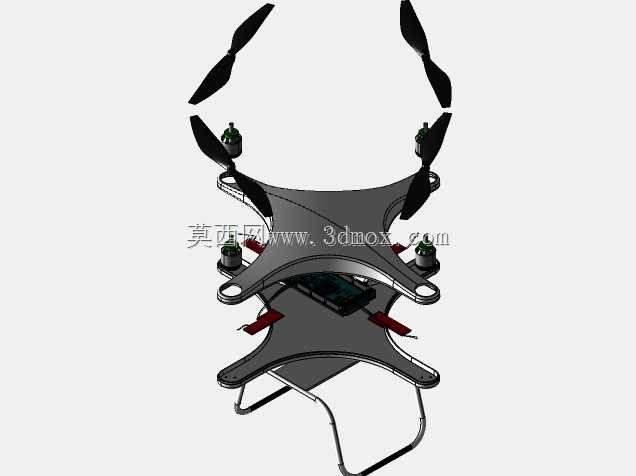

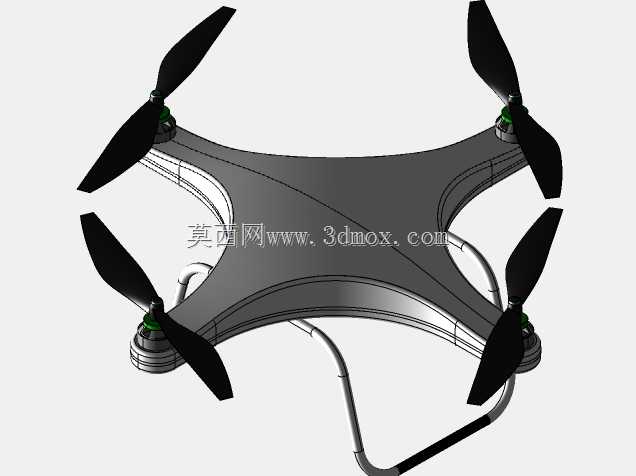

　　这款四旋翼飞行载具的结构设计，首先围绕低空作业场景的实际需求展开，日常可适配航拍测绘、农林植保作业、小型物资短途投送、电力线路巡检等多类低空作业场景，核心是在保证结构强度的前提下尽可能降低自重，提升有效载荷占比。整体机架采用X型对称布局，四个机臂从中心舱体向外延伸，机臂末端预留动力单元安装位，可适配对应规格的无刷动力组件与螺旋桨，对称布局能让四个动力点的扭矩输出相互抵消，降低飞行姿态调整的控制难度，同时让整机重心落在中心舱体的几何中心位置，减少飞行过程中的偏航力矩。中心舱体采用分层式结构设计，上层预留飞控模块、GPS定位组件的安装空间，中层可放置电池组与电调模块，下层可根据作业需求挂载不同功能载荷，不管是航拍云台、

　　植保喷洒组件还是小型投送货舱，都能通过预留的标准安装孔位快速固定，不需要额外对机架做打孔改装。机臂与中心舱体的连接位置做了局部加厚处理，同时设计了嵌入式的走线槽，动力线与信号线可从机臂内部穿过，避免飞行过程中线材外露被螺旋桨剐蹭，也能降低线材带来的额外风阻。起落架采用一体式弯折金属杆结构，安装在机架下方靠前与靠后的位置，起落架的高度经过匹配设计，既可以保证下方挂载的载荷不会在起降过程中触碰地面，也不会因为高度过高抬升整机重心影响飞行稳定性，起落架与机架的连接位置设置了减震缓冲垫，能吸收起降瞬间的冲击载荷，避免刚性冲击传递到中心舱内的电子元器件。螺旋桨采用两叶式设计，对应每个机臂的旋转方向做了正反桨匹配，桨叶的翼型经过优化，

　　在保证拉力输出的前提下降低转动噪音，机臂末端的电机安装座设置了定位凸台，能保证电机安装的同轴度，减少高速转动时的震动传递。整机的安装边界充分考虑了常规零部件的通用尺寸，中心舱的内部安装空间可适配市面上主流规格的飞控、电池与电调产品，机臂长度匹配常用尺寸的螺旋桨，不会出现桨叶转动时互相干涉的问题，机架上所有的安装孔位都采用标准孔距设计，方便使用者根据自身需求更换不同规格的零部件，不需要二次加工适配。
