SAE Baja越野赛车钢管式车架结构设计

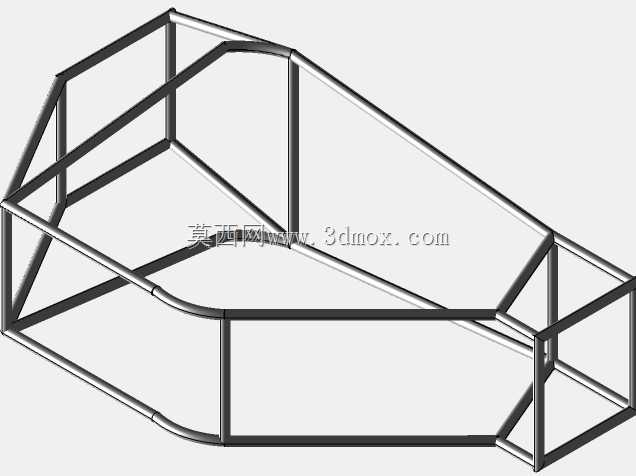

　　该钢管桁架式车架为SAE Baja赛事越野赛车核心承载基体，主要面向大学生方程式越野赛事的非铺装路面竞技场景，承担整车所有总成安装、载荷传递与碰撞防护功能，是赛车性能实现的基础结构件。设计阶段优先考虑非铺装路面行驶的冲击载荷耐受能力，整体采用空间桁架拓扑结构，主环、前环、侧边防撞梁采用连续弯管成型工艺，避免焊缝处于高应力集中区域，所有管件连接节点均采用相贯线切割后满焊处理，保证连接强度的同时减少应力集中风险。从安装边界来看，车架前部预留动力总成、转向机构与前悬架安装点位，中部匹配驾驶舱人机工程尺寸，预留座椅、安全带、方向盘、操纵机构的安装空间，侧边防撞梁高度符合赛事安全规则要求，可在侧翻时为驾乘人员提供足够生存空间，后部预留后悬架、

　　传动系统与油箱的安装位置，所有安装点位的坐标公差控制在±0.5mm范围内，保证后续总成装配的同轴度与位置度要求。结构设计过程中通过管件规格差异化匹配实现轻量化目标，主承力管件采用大壁厚无缝钢管，次要连接部位采用小壁厚管件，在满足赛事规则抗扭、抗弯刚度要求的前提下，尽可能降低整备质量，提升赛车动力性与通过性。车架整体外形尺寸匹配赛事规则对整车长宽高、轮距、轴距的限制要求，前部防撞结构突出前悬安装点一定距离，可在正面碰撞时通过管件溃缩吸收冲击能量，后部结构预留足够的维修操作空间，方便赛事过程中快速更换传动、悬架部件。实际使用场景中，该车架可承受飞坡落地的瞬时冲击、连续颠簸路面的交变载荷以及侧翻时的侧向载荷，所有管路走向预留空间沿车架管件布置，避免运动干涉，驾驶舱内部无突出尖锐结构，所有焊缝打磨平滑，防止驾乘人员在剧烈颠簸中被磕碰划伤。
