直列四缸发动机曲轴结构三维数模

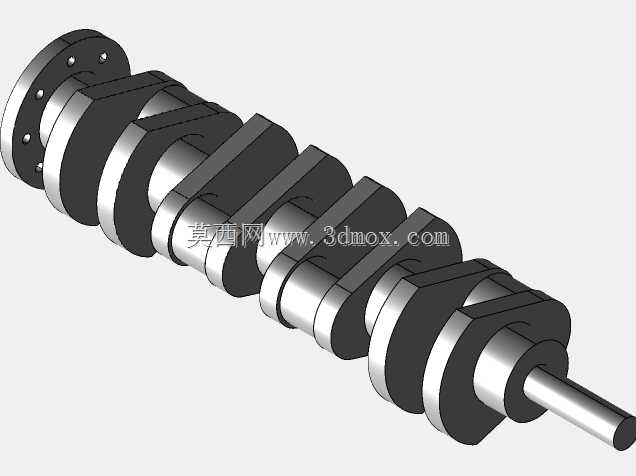

　　曲轴作为内燃机核心动力转换部件，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，广泛适配乘用车、商用车、小型工程机械、农用动力机组等搭载往复式内燃机的设备场景，是动力输出链路中承载交变载荷最复杂的零件之一。该数模还原的直列四缸曲轴采用全支承结构设计，沿轴向依次布置前端轴、四个曲拐单元、后端输出法兰，每个曲拐由主轴颈、连杆轴颈、曲柄臂、平衡配重块一体化铸锻成型，相邻曲拐间保持180度相位差，匹配四缸发动机1-3-4-2的标准点火顺序，可保证各缸做功冲程交替衔接时的扭矩输出平顺性，降低整机运转过程中的振动幅值。从安装边界来看，主轴颈直径、连杆轴颈直径、轴向总长度、各曲拐的回转半径均严格匹配量产机型的装配公差要求，前端轴预留皮带轮、

　　正时齿轮、油封的安装定位轴肩与键槽结构，后端法兰设置飞轮安装螺栓孔与定位销孔，可直接与缸体主轴承座、连杆大端、飞轮组件完成装配适配，无需额外调整安装接口尺寸。设计过程中重点考量了交变载荷下的结构强度，曲柄臂与轴颈衔接位置做了大圆角过渡处理，避免应力集中导致的疲劳断裂风险，平衡配重块的外形轮廓经过动平衡校核，可抵消曲拐旋转过程中产生的一阶、二阶往复惯性力，降低主轴承座的承载负荷，延长整机大修周期。油道设计采用斜向贯通式结构，从主轴颈表面的进油口通过内部斜孔连通至各连杆轴颈表面，可在发动机运转时将压力机油持续输送到连杆轴承摩擦副表面，形成稳定油膜降低磨损，油道孔口位置做了倒角处理，避免机油流动过程中产生节流损失。

　　该数模完整还原了曲轴的所有结构细节，包括轴颈表面的粗糙度要求对应的结构特征、平衡块的减重凹坑、各位置的倒角与退刀槽结构，可直接用于教学演示、结构受力仿真分析、新机型逆向开发参考、装配干涉校验等场景，结构设计完全符合量产内燃机曲轴的工程规范，不存在结构冗余或者装配干涉问题，各配合面的尺寸公差带设置满足量产加工的工艺要求，可直接对接数控加工编程环节完成样件试制。
