FEMAP变截面构件网格划分实操方案

　　在管道系统、流体输送装备以及承压结构的仿真分析工作中，带过渡段的变截面法兰连接构件是工程里十分常见的分析对象，这类构件两端为等径直段，中间通过锥面过渡实现截面尺寸的平缓变化，既能够降低流道内的介质阻力，也可以减少结构应力集中的风险，在化工管路、通风设备、液压泵站的管路布局中应用十分广泛。做这类构件的有限元前处理时，网格划分的质量直接决定后续静力学、流体动力学仿真结果的收敛性与计算精度，很多刚接触仿真的工程师容易在锥面过渡段出现网格畸变、单元长宽比超差的问题，要么导致计算报错中断，要么得出的应力结果与实际工况偏差过大。从结构设计的实际边界来看，这类变截面构件的两端法兰端面为安装基准面，建模时需要预先预留螺栓孔的安装位置，

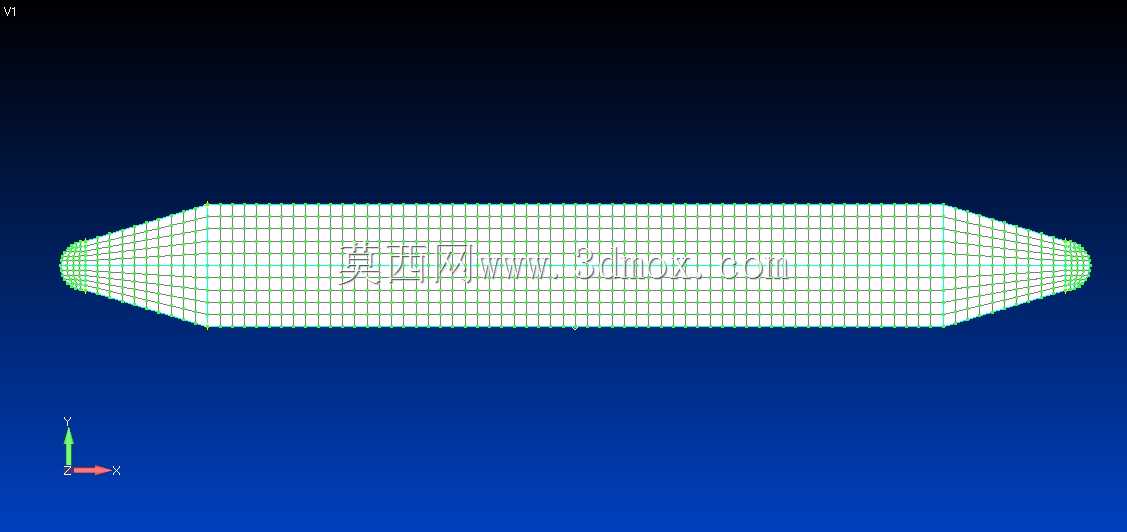

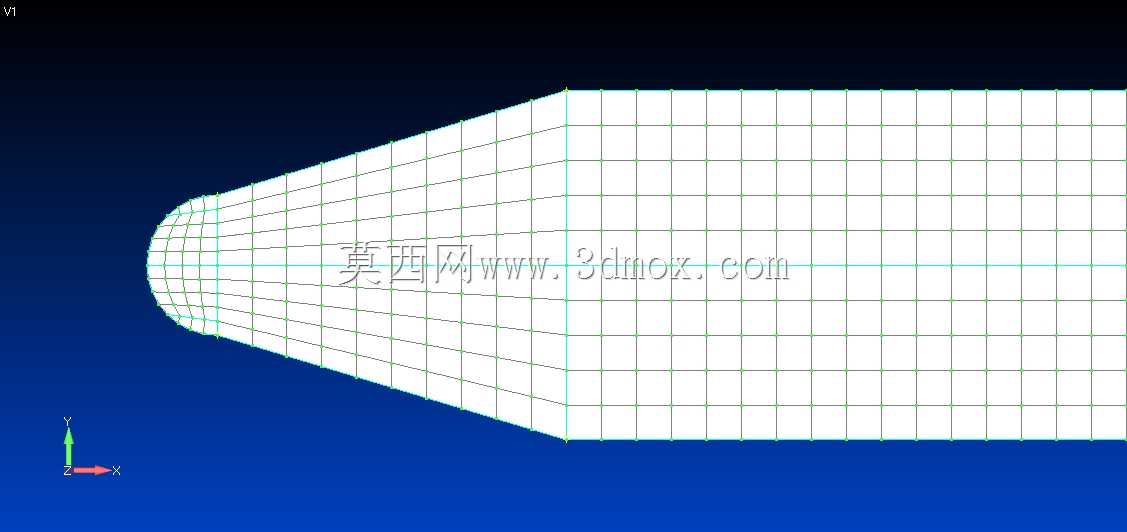

　　网格划分时要对法兰密封面、锥面过渡区域做局部网格加密，直段部分可以适当放大单元尺寸平衡计算效率，同时要保证相邻区域的网格节点连续对齐，避免出现节点不连续导致的应力奇异。实际划分过程中，要先提取构件的中面或者实体几何特征，对几何上的小倒角、无关小圆角做合理的几何清理，避免这些微小特征导致局部网格尺寸骤变；针对两端对称的结构特性，可以采用映射网格划分方式控制直段部分的单元排布，过渡锥段采用扫掠网格配合尺寸控制函数，让单元尺寸从直段到锥面平缓过渡，保证六面体单元的长宽比控制在合理区间，避免出现过度扭曲的楔形单元。从工程应用的实际需求出发，这类网格划分方案不仅适用于法兰连接的变径管路，也可以推广到各类带锥度过渡的轴类构件、

　　风道结构的前处理工作中，划分完成的网格可以直接导入求解器做内压载荷下的应力应变分析、介质流动的流场仿真，计算结果能够直接指导结构的壁厚优化、过渡段角度调整，帮助设计人员在满足强度要求的前提下尽可能降低构件重量，减少材料浪费。需要注意的是，网格划分时不能一味追求单元尺寸过小，要结合实际计算的精度要求做网格无关性验证，找到计算精度与计算效率的平衡点，避免不必要的算力浪费；同时要对法兰螺栓连接位置做节点耦合或者接触设置的预处理，保证后续载荷与约束添加时的边界条件与实际安装状态一致，避免出现仿真结果脱离工程实际的问题。
