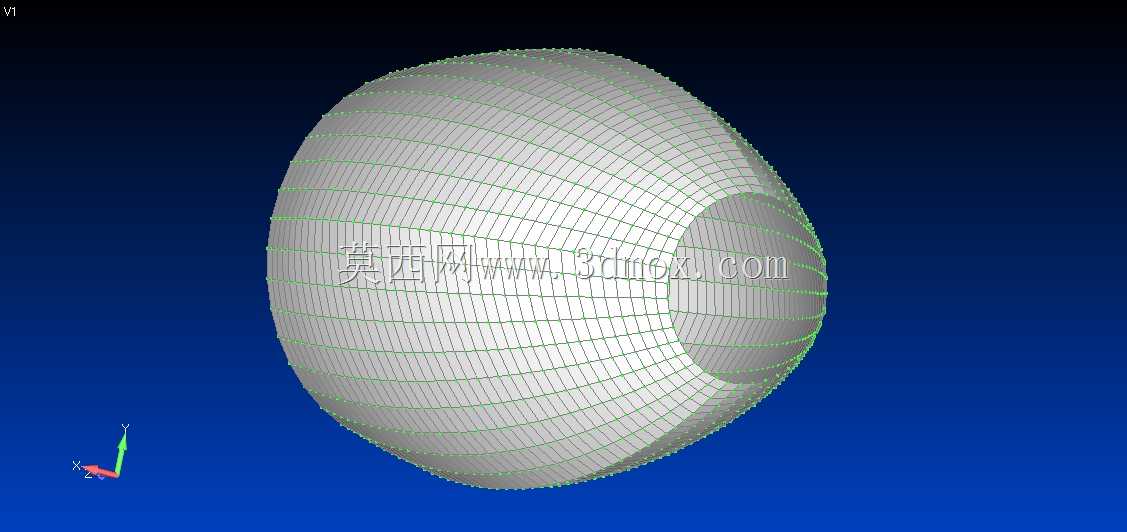

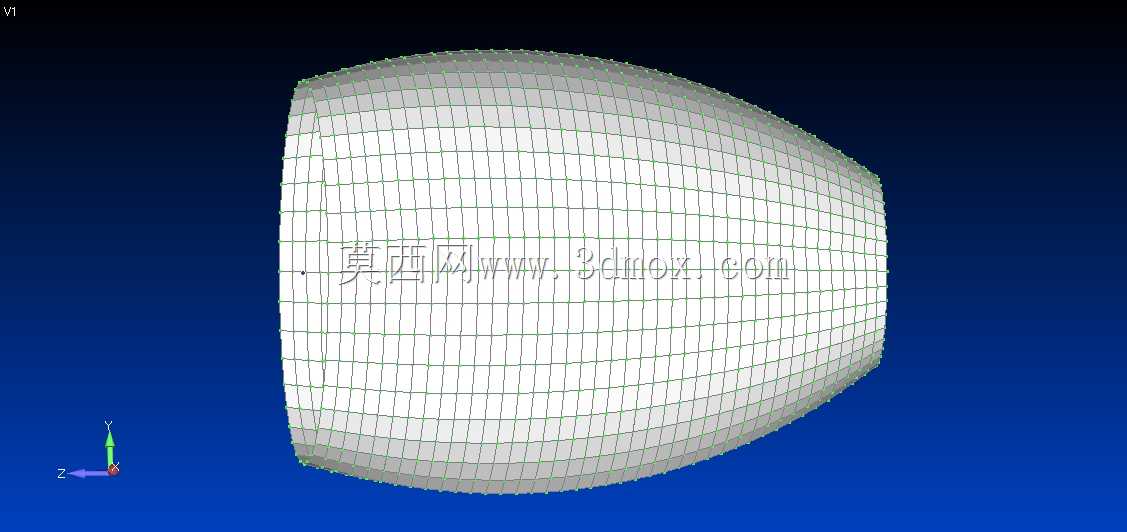

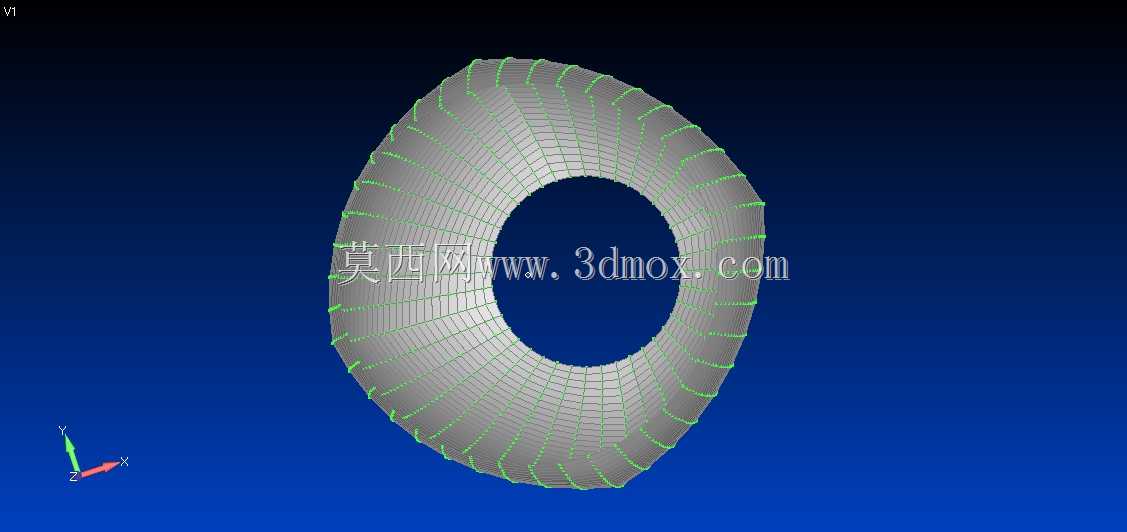

FEMAP曲面曲线网格划分壳体结构实例

　　在有限元前处理工作中，曲面类薄壁构件的网格划分质量直接决定后续仿真计算的收敛性与结果精度，这类构件常见于动力舱段的外壳覆盖件、承压容器的端封结构、流体通道的壁面等场景，这类结构的壁厚远小于整体轮廓尺寸，采用实体单元划分会导致单元数量激增、计算成本陡增，同时壁厚方向的单元畸变风险极高，因此基于曲面几何的壳单元网格划分是这类结构仿真的标准处理方案。实际工程中处理这类回转类曲面构件时，首先要梳理几何的拓扑关系，清理建模过程中残留的碎面、重叠边、微小倒角等冗余几何特征，避免网格划分过程中出现单元节点不连续、自由边过多的问题。针对这类大曲率回转曲面，网格划分时需要兼顾曲率变化区域的单元密度，在曲面曲率半径较小的弧段区域适当加密网格，

　　保证单元的法向偏差控制在工程允许范围内，避免因单元过于稀疏导致曲面几何特征丢失，影响后续应力计算的峰值捕捉精度；而在曲率平缓的直段区域可以适当放宽单元尺寸，控制整体网格规模，平衡计算精度与求解效率。从安装边界来看，这类壳体构件的直边端通常与相邻的支撑结构采用法兰连接或者焊接固定，网格划分时需要在连接边界处预留节点耦合的位置，保证连接区域的节点对齐，避免后续施加约束与载荷时出现应力奇异的问题。曲线部分的网格离散需要保证相邻单元的节点一一对应，尤其是曲面拼接的位置，要通过几何容差调整实现共节点，避免出现网格穿透或者间隙，影响装配关系的仿真还原。实际操作中，针对这类封闭回转曲面，需要先将曲面拆解为若干逻辑规整的拓扑块，

　　采用映射网格划分方式替代自由网格，能够大幅提升网格的规整度，减少三角形单元的占比，保证四边形壳单元的内角控制在合理区间，降低单元畸变带来的计算误差。这类网格划分方案同样适用于各类异形曲面薄壁件，比如航空发动机的机匣外壳、汽车的覆盖件、压力容器的封头结构，在处理过程中需要根据实际构件的受力方向调整网格的排布方向，让单元的边方向尽量与主应力方向保持一致，进一步提升计算结果的可靠性。划分完成后还需要逐一检查网格的质量指标，包括单元的雅可比比值、翘曲度、长宽比等参数，对不合格的单元进行局部调整重构，确保整个网格模型满足求解器的输入要求，为后续的静力学、动力学或者流体仿真提供可靠的前处理基础。
