带法兰边筒状构件曲面网格划分实例

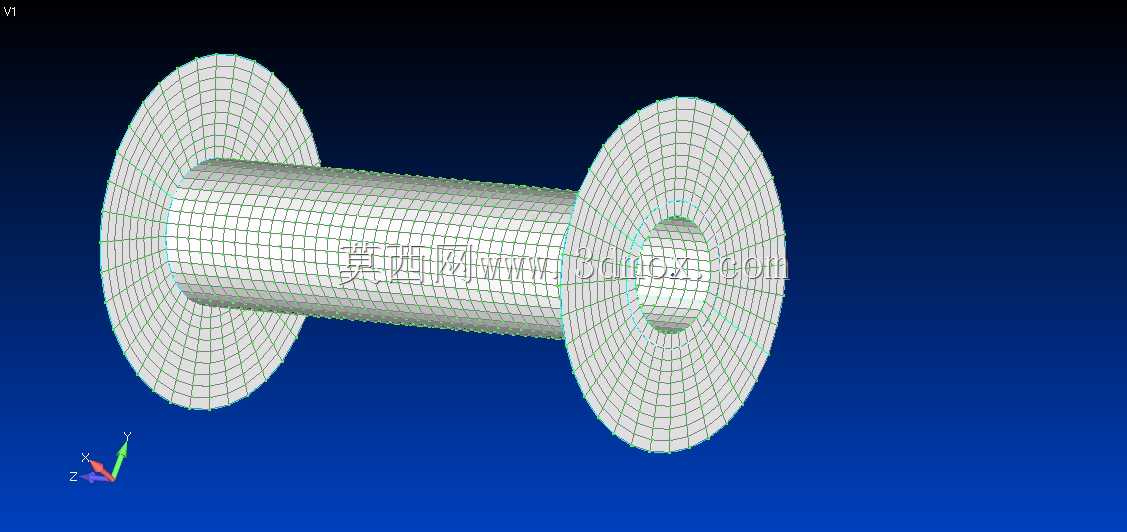

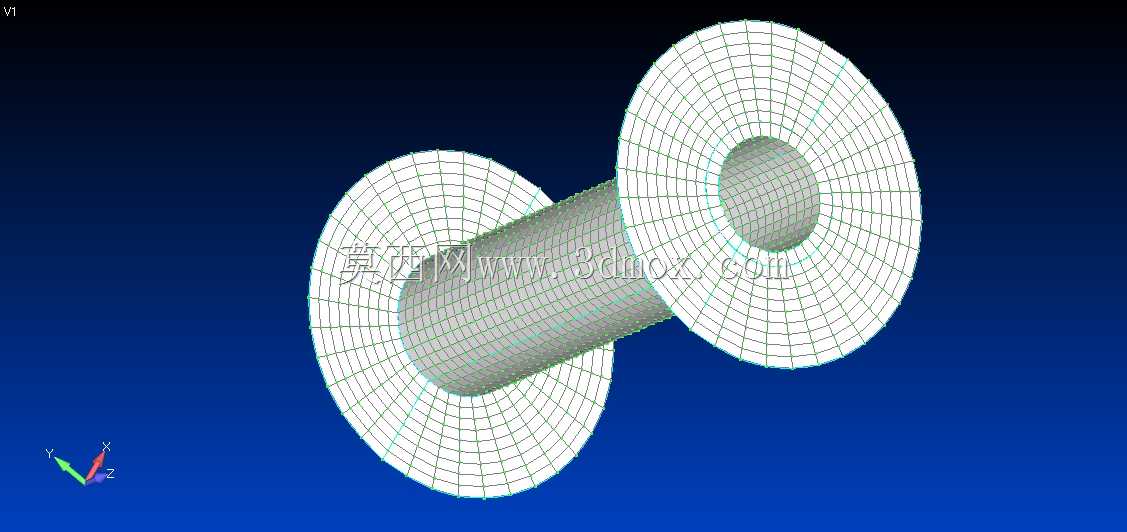

　　本次呈现的带双侧法兰边筒状构件网格划分成果，核心服务于通讯线缆防护、流体输送管路等场景的仿真前处理环节，这类构件常作为柔性防护套管的刚性连接端，或是小口径流体管路的对接结构，在通讯基站布线、室内弱电敷设、小型气动回路搭建中都有广泛应用。从结构功能来看，中间筒身部分为主要的介质或线缆通行通道，双侧向外延伸的法兰边用于实现构件与相邻设备、管路端面的螺栓固定，法兰上的网格节点排布可直接对接后续螺栓连接的约束仿真，无需额外重新划分连接区域网格。设计阶段首先确定了筒身与法兰的过渡圆角参数，避免直角结构带来的应力集中问题，网格划分时针对过渡区域做了局部网格加密，保证圆角处的单元质量满足仿真求解的雅可比阈值要求，筒身主体部分采用映射网格划分方式，

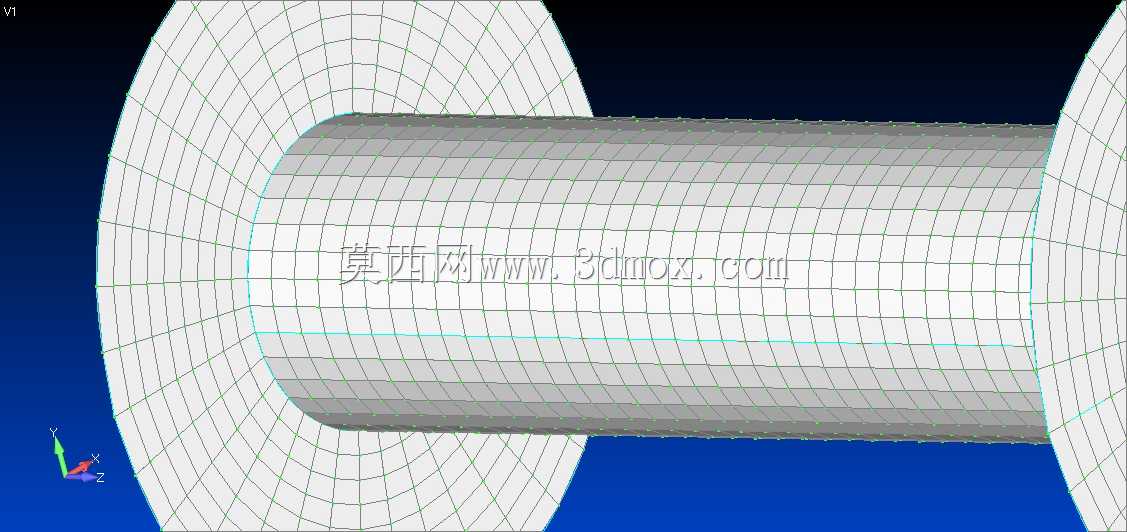

　　保证单元规整度，降低后续仿真计算的迭代误差。从安装边界来看，法兰端面的网格节点严格对齐标准螺栓孔位分布，单侧法兰的外沿直径与筒身直径的比例按照常用管路对接标准设定，筒身长度可根据实际布线或管路长度需求做参数化调整，网格划分时保留了参数化修改接口，调整筒身长度时可自动重新生成对应区域的网格，无需手动重构拓扑关系。这类曲面网格划分的核心难点在于法兰径向辐射网格与筒身周向网格的节点匹配，若节点不连续会导致仿真时出现应力奇异问题，本次划分通过在法兰与筒身的连接环面设置统一的节点数控制，保证两个区域的网格节点完全共接，同时控制法兰径向网格的长宽比在合理区间，避免出现过度畸变的单元。针对这类薄壁筒类构件，

　　网格划分时还特意区分了壳单元与实体单元的适用场景，当构件壁厚远小于整体尺寸时可直接提取中面生成壳单元网格，大幅降低计算量，当需要分析壁厚方向的应力分布时则保留实体网格，在壁厚方向设置至少两层单元保证求解精度。实际工程应用中，这类带法兰的筒状构件常需要做受压、拉拔、振动模态等仿真分析，规整的曲面网格是保证仿真结果可靠的基础，划分完成的网格可直接导入主流求解器做边界条件加载，无需额外做几何修复与网格重绘，能大幅缩短前处理周期。
