FEMAP曲线曲面网格划分实操演示案例

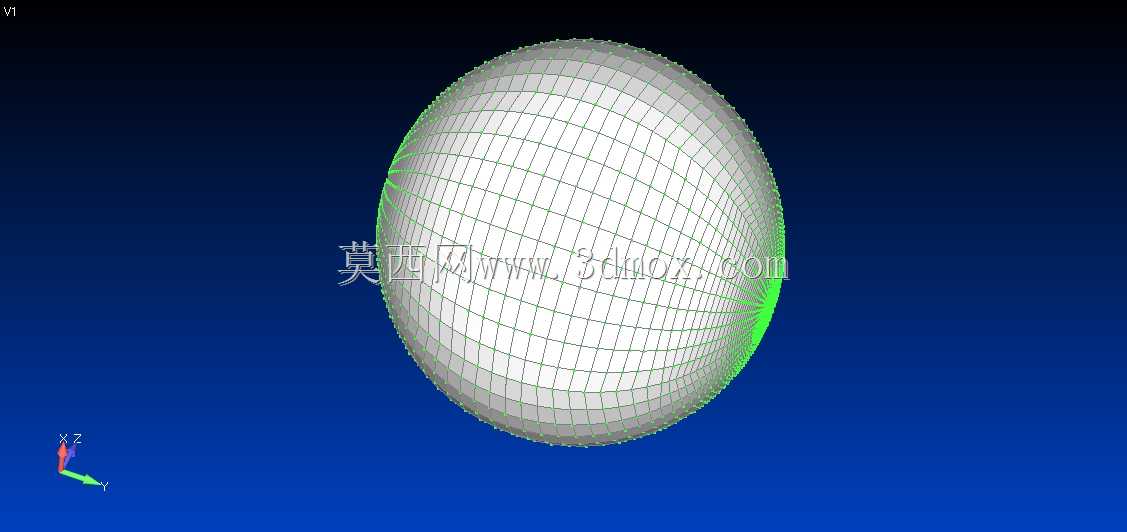

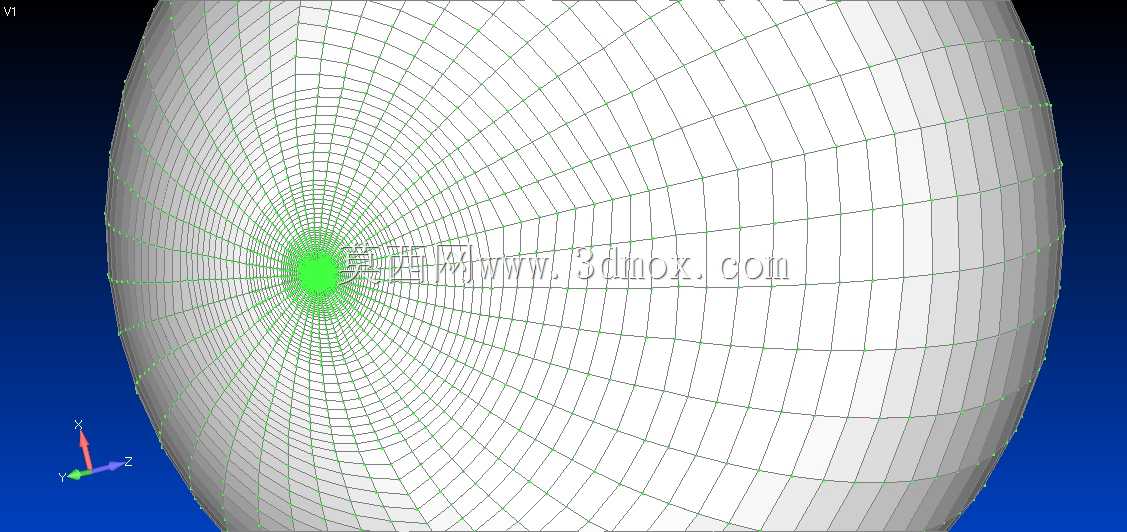

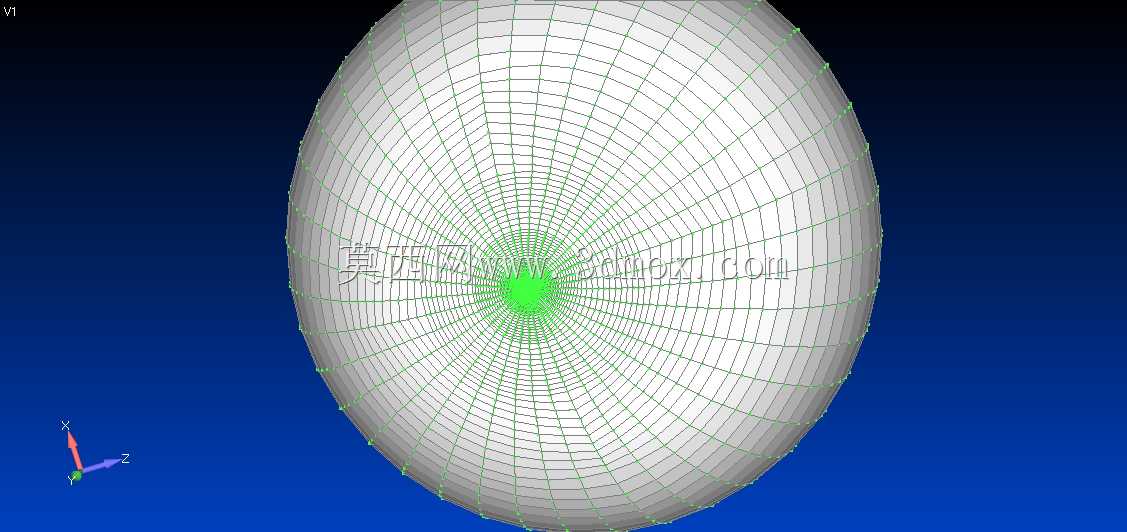

　　在通讯设备结构仿真、天线罩曲面性能校核、通讯终端壳体力学分析等场景中，曲线曲面的网格划分质量直接决定有限元计算的收敛性与结果精度，是结构仿真前处理环节的核心难点之一。本次演示的曲面网格划分案例，以典型回转类球面曲面为载体，完整呈现FEMAP环境下从几何清理到网格质量调控的全流程操作逻辑，可直接复用到各类带复杂曲面的通讯零部件仿真前处理工作中。从设计思路来看，该网格划分方案优先保证曲面曲率变化区域的单元密度梯度平滑，在球面顶点这类曲率突变的收敛区域，采用放射状网格排布逻辑，避免单元畸变带来的计算误差，同时在曲率平缓区域控制单元尺寸，平衡计算精度与求解效率。实际操作中，首先需要完成导入几何的拓扑修复，缝合曲面间的微小缝隙，

　　删除冗余的重合边与碎面，确保几何拓扑的连续性，这一步是后续网格能够顺利生成的基础，很多新手在处理曲面网格时出现的网格破面、单元自由边问题，大多源于前期几何清理不到位。针对回转类曲面的网格排布，需要先定义合理的网格种子点分布，在曲面边界处根据后续装配连接的需求设置匹配的节点间距，保证后续装配接触分析时不同部件的网格节点能够精准对齐，减少接触对设置中的插值误差。单元类型选择上，针对薄壳类通讯曲面部件优先选用壳单元，针对实体类曲面结构选用六面体主导的实体单元，在曲率过渡区域设置单元尺寸的渐变比例，控制相邻单元的边长比不超过3:1，避免单元雅可比矩阵出现负秩导致计算报错。从安装边界适配角度来看，划分完成的网格需要预留装配连接的节点区域，

　　在螺栓连接、卡扣配合的位置局部加密网格，保证连接刚度模拟的准确性，同时网格的外轮廓节点需要完全贴合原始曲面的几何公差要求，避免网格偏离实际几何外形带来的分析偏差。在网格质量检查环节，需要逐一排查单元的翘曲度、skewness值、内角阈值，对不合格的单元通过节点拖拽、局部重划分的方式进行修正，确保所有单元满足求解器的质量要求。这类曲面网格划分逻辑不仅适用于球面类零件，同样可以迁移到通讯基站的曲面天线罩、手持终端的弧形后盖、通讯设备的曲面散热外壳等零部件的仿真前处理工作中，帮助结构工程师快速完成高质量的前处理网格搭建，减少前处理环节的重复试错时间，提升仿真分析的整体效率。
